Layout ng istruktura ng HOWO Cleaning Sweeper Truck

Ang mga HOWO cleaning sweeper truck ay mga pangunahing espesyalisadong kagamitan para sa mga modernong operasyon sa sanitasyon, na pinagsasama ang pagwawalis, pag-vacuum, high-pressure washing, at paglilinis ng ibabaw ng kalsada. Kaya nilang kumpletuhin ang maraming gawain sa isang operasyon, kabilang ang pagwawalis ng basura sa kalsada, pagsugpo ng alikabok, at paghuhugas ng mga curbstone. Epektibo nilang pinipigilan ang alikabok sa kalsada, pinapabuti ang kalidad ng hangin, at nakakatulong sa normal at pinong sanitasyon at pangmatagalang pamamahala ng kapaligirang ekolohikal ng mga lungsod.

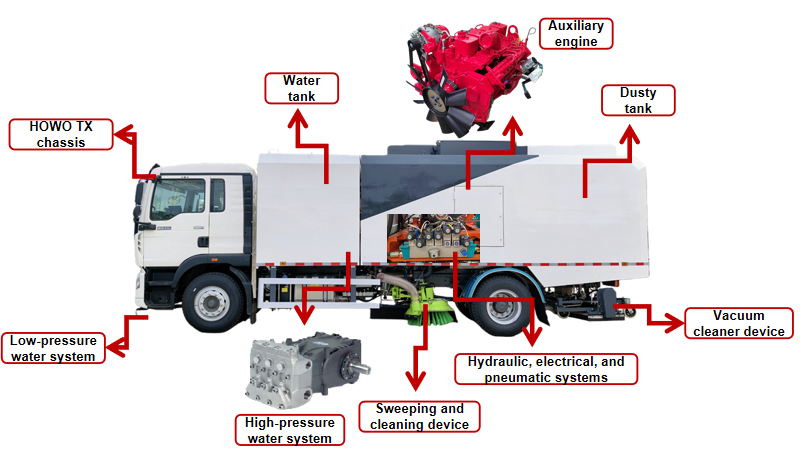

⇒ Pangkalahatang diagram ng layout ng sasakyan:

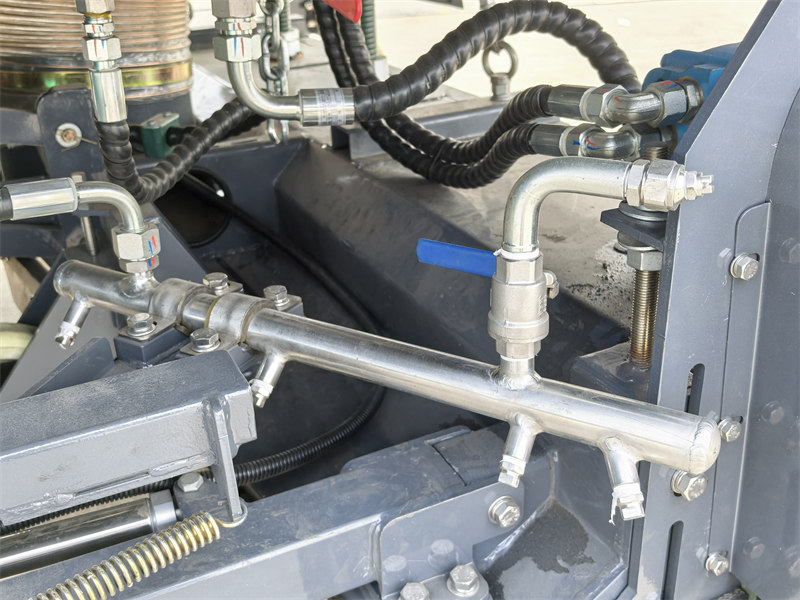

Ang layout diagram ng HOWO cleaning sweeper truck ay nagpapakita na ang superstructure ay binubuo ng body assembly, chassis platform, sweeping at washing device, dust collection device, power system, high-pressure water system, low-pressure water system, sprinkling system, hydraulic system, electrical system, at air system. Ang gumaganang device ay mayroong gitnang lokasyon ng dalawang sweeping disc, isang gitnang lokasyon ng malawak na suction nozzle, at isang hugis-V na spray bar.

1. Ang layout ng tangke na nag-o-optimize:

● Ang mga tangke ng malinis na tubig ay magkakahiwalay na matatagpuan sa harap ng sistema ng kuryente, na binabawasan ang epekto ng ingay ng sistema ng kuryente at electromagnetic radiation sa kabin.

● Ang isa pang bahagi ng tangke ng malinis na tubig ay isinama sa basurahan, na nagpapabuti sa paggamit ng espasyo at nagpapataas ng dami ng basurahan sa 6m³ at ng tangke ng tubig sa 5m³.

● May mga nozzle na may mataas na daloy at presyon na nakakabit sa loob ng basurahan para sa mabilis na pagbabanlaw at paglilinis nang kusa.

● Ang tangke ng malinis na tubig at ang basurahan ay parehong gawa sa hindi kinakalawang na asero, na nag-aalok ng mahusay na resistensya sa kalawang at nagpapahaba sa buhay ng serbisyo ng mga bahaging istruktural.

● Ang tatsulok na disenyo ng kurba at ang nakatuping gilid sa itaas ay nakakaiwas sa matutulis na anggulo, na nagreresulta sa isang kakaiba at sopistikadong pangkalahatang anyo.

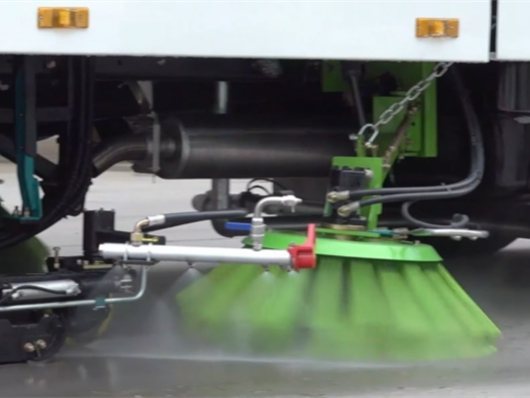

2. Kagamitan sa Pagwawalis na May Adaptive Control:

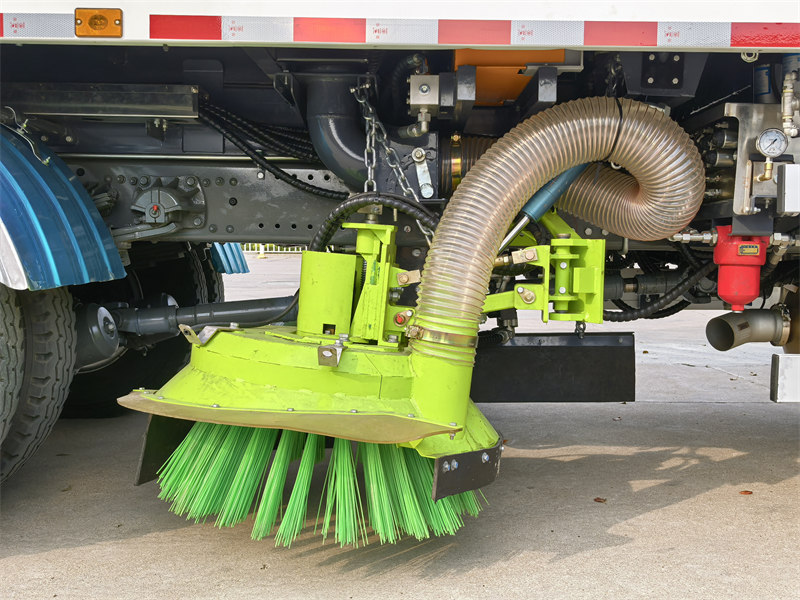

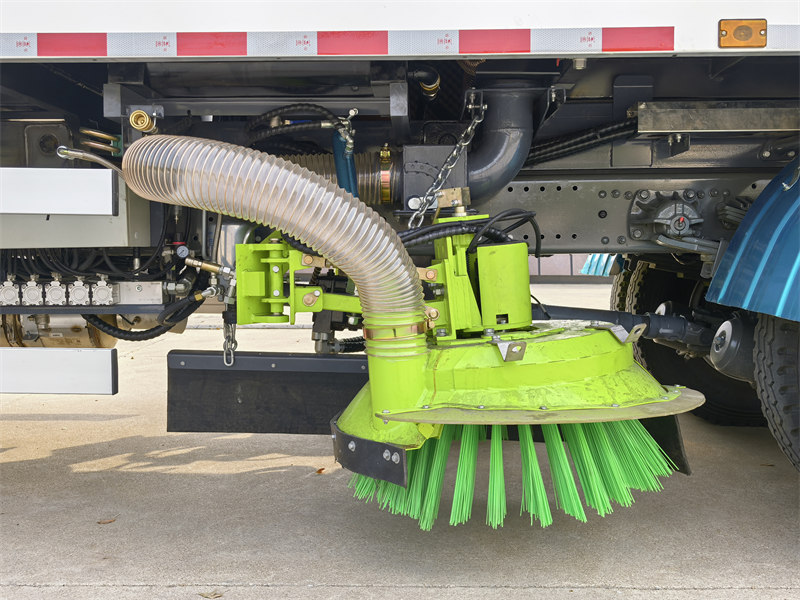

● Disenyo ng Pag-iwas sa Banggaan: Ang kaliwa at kanang sweeping disc at spray bar structure ay may awtomatikong proteksyon laban sa balakid at mga function sa pag-reset, na nagbibigay-daan sa awtomatikong pag-iwas sa matitibay na balakid.

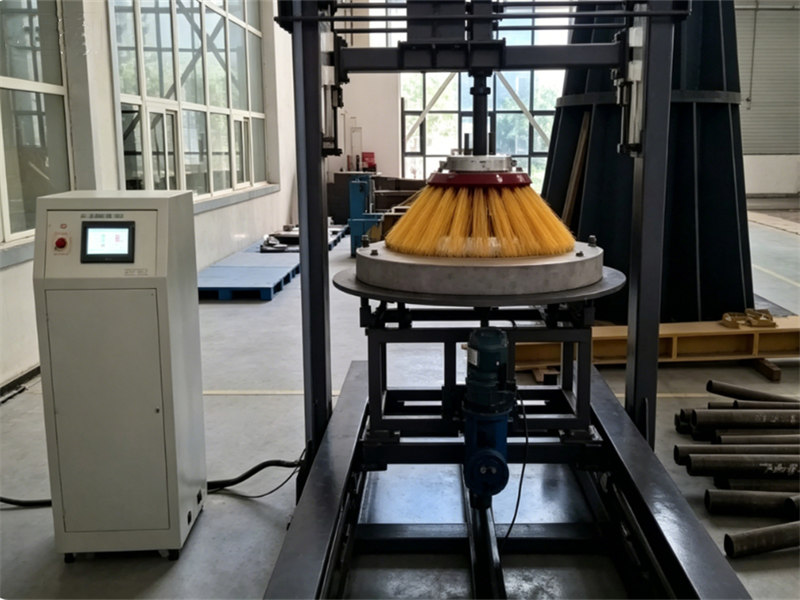

● Mga Brush na Mataas ang Resistant sa Pagsuot: Sa pamamagitan ng pagsasaayos ng mga proporsyon ng polypropylene, mga hilaw na materyales ng polyethylene, mga inorganic filler, at mga additives nito, isang pormula ng bristle na may mahusay na resistensya sa friction at wear ang dinisenyo at binuo.

Kasabay nito, isinagawa ang pagsubok sa pagganap sa bawat eksperimental na pormula. Ang mga bristles ng brush na gawa sa nylon ay nagpakita ng 100% na pagtaas sa buhay ng serbisyo, na nagbawas sa mga gastos sa pagpapatakbo ng gumagamit ng 50%.

3. Mataas na Kahusayan na Aparato sa Pagkolekta ng Alikabok:

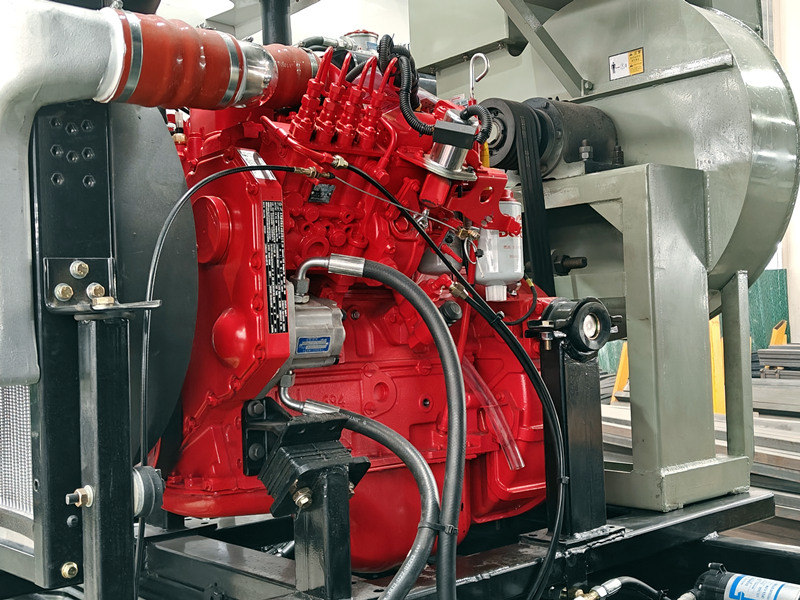

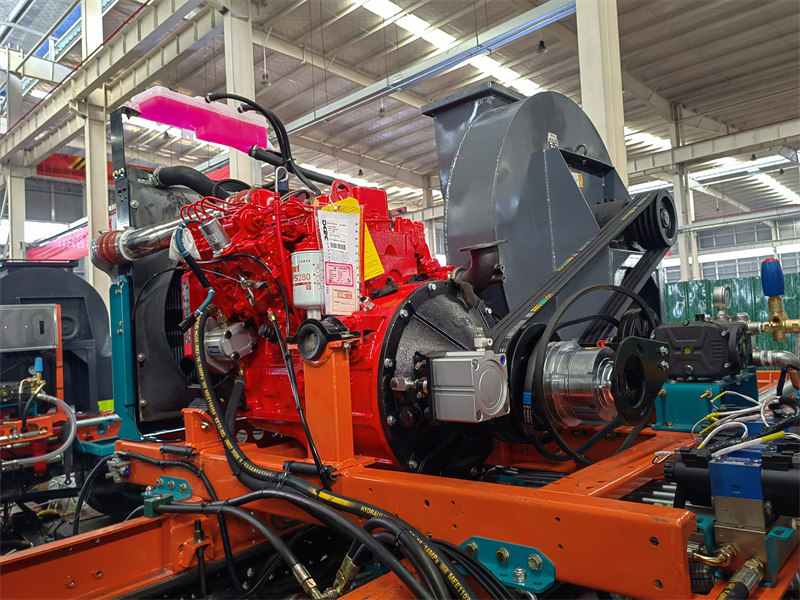

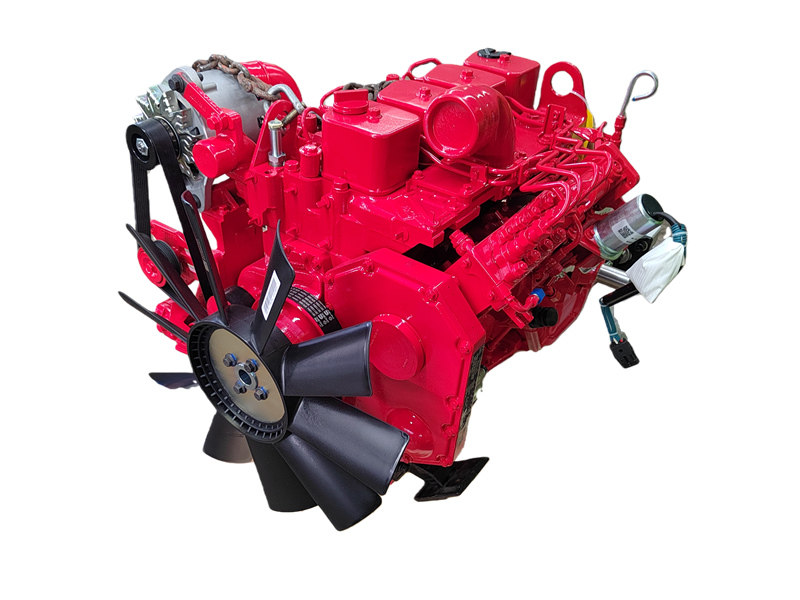

● Pangunahing pinagmumulan ng kuryente, pantulong na makina:

Ang sistema ng air duct ang pundasyon ng pneumatic conveying system ng sweeper. Binubuo ito ng 3 pangunahing bahagi: ang suction nozzle, ang casing duct, at ang fan, na siyang nagtatakda ng lakas ng pagsipsip ng mga debris.

● Mataas na Kahusayan na Suction Cup:

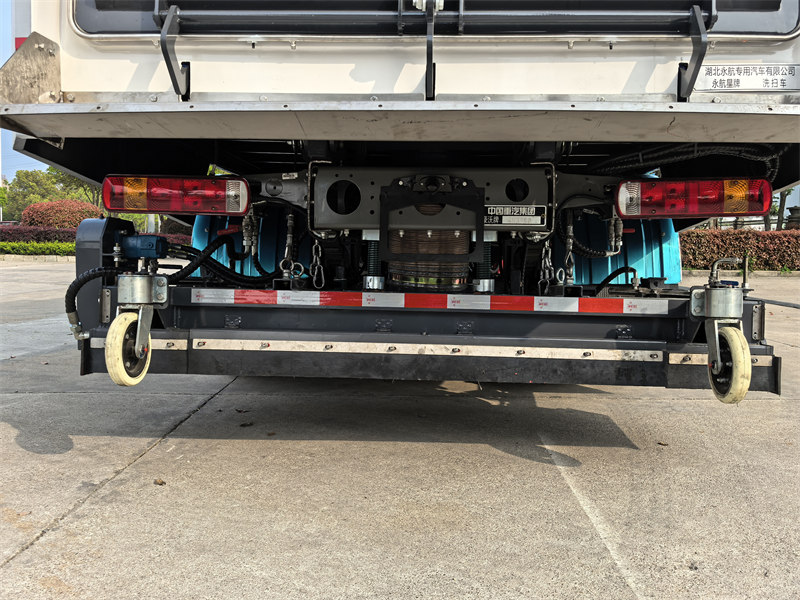

♦ Ang aparatong pangongolekta ng alikabok ay matatagpuan sa harap ng likurang ehe ng sasakyan, na gumagamit ng isang lumulutang na nozzle ng suction at dalawahang istruktura ng air duct.

♦ Malawak ang lapad ng pagsipsip nito at may kasamang high-pressure water spray bar sa loob, na may kaliwa at kanang water spray bar sa magkabilang gilid.

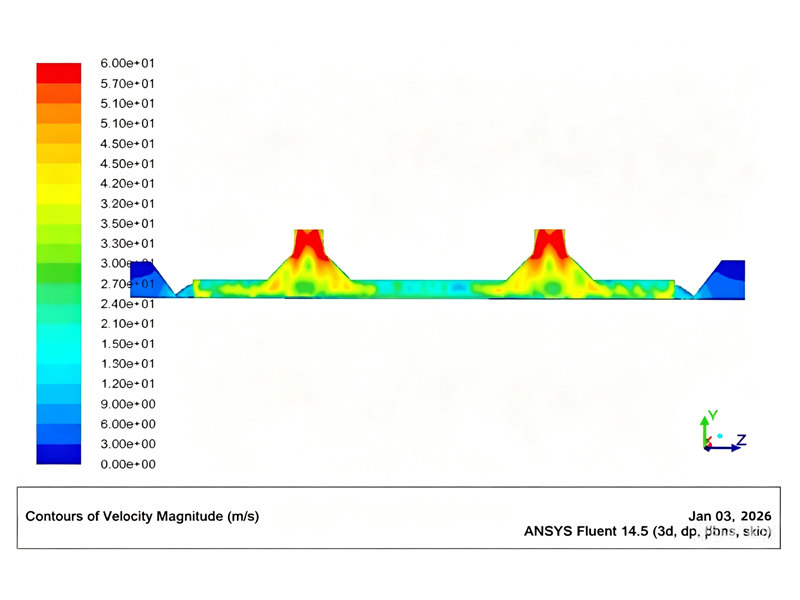

♦ Sa pamamagitan ng pinahusay na daloy ng hangin at istruktura sa loob ng suction nozzle, pinahuhusay ang kapasidad ng pagsipsip, na nagreresulta sa malakas na pagsipsip at kahusayan sa paglilinis na 98%.

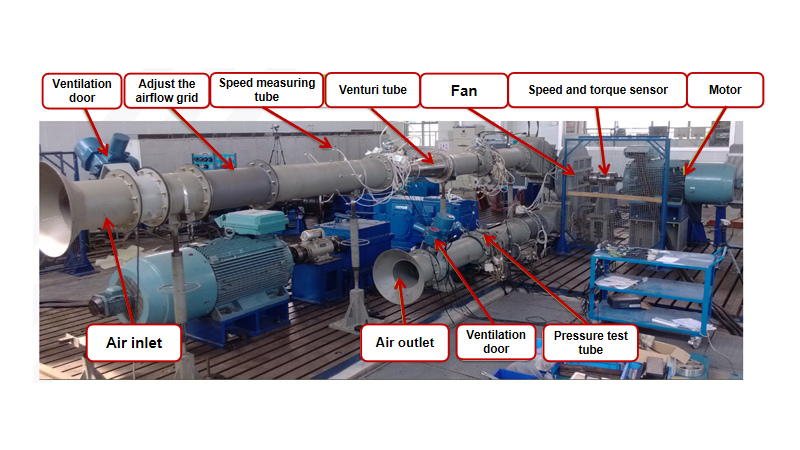

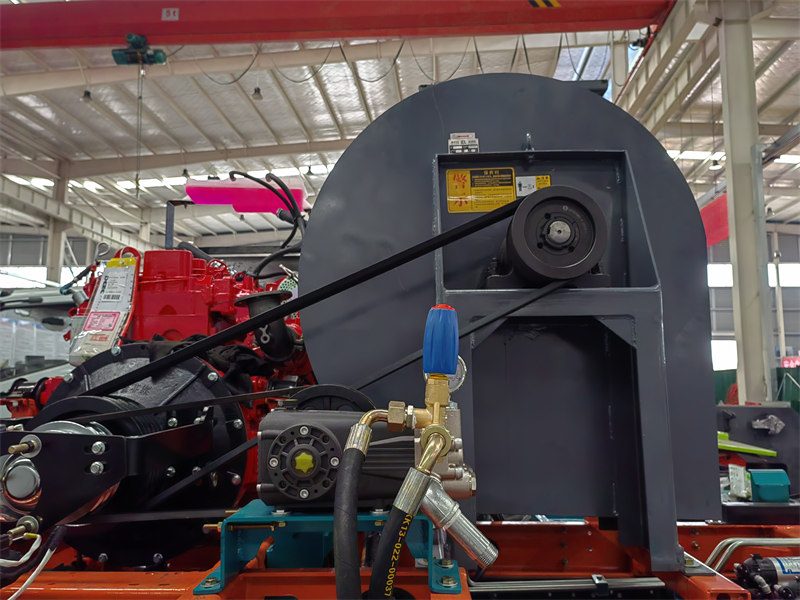

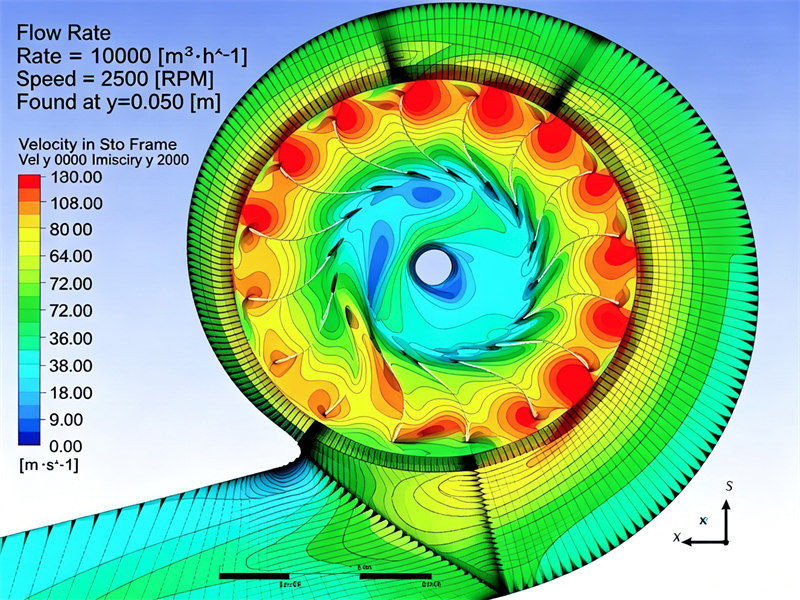

● Sentripugal na Fan:

♦ Gamit ang isang self-developed na high-pressure centrifugal fan, ang pinakamataas na daloy ng hangin ay umaabot sa 12000 m³/h.

♦ Ipinagmamalaki ng bentilador ang mataas na kabuuang presyon at mataas na kahusayan, na nagpapataas ng mekanikal na kahusayan nang mahigit 15% at presyon ng hangin nang 25%.

♦ Ang mga talim ay gawa sa espesyal na bakal, at ang kanilang kakaibang hugis ng talim ay ginagawa ang mga ito na lubos na matibay sa pagkasira.

4. Ligtas at Maaasahang Sistema ng Tubig na May Mataas na Presyon:

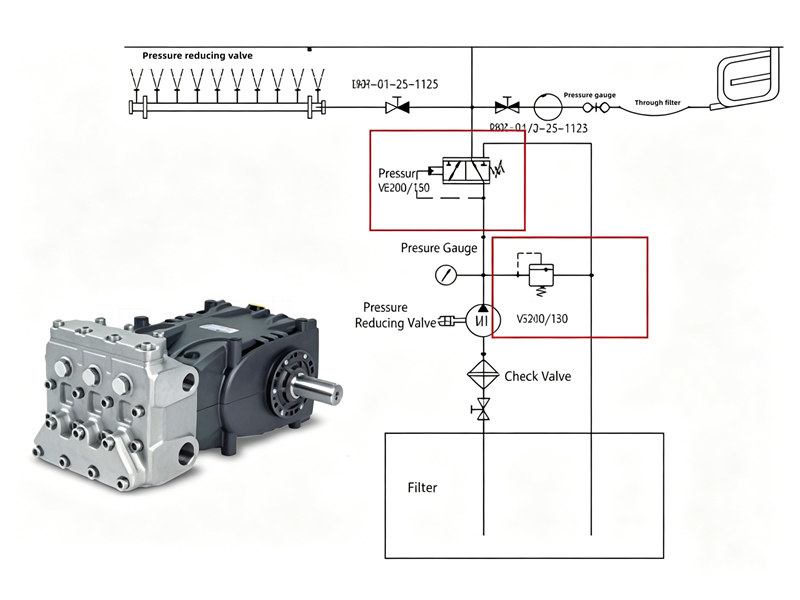

● Ang sistema ng tubig na may mataas na presyon ay nagtatampok ng dalawahang proteksyon laban sa overpressure:

♦ Ang unang antas ng proteksyon ay nakakamit sa pamamagitan ng isang balbula ng pagdiskarga, na nakatakda sa 5MPa.

♦ Ang pangalawang antas ng proteksyon ay nakakamit sa pamamagitan ng isang overflow valve, na nakatakda sa 7MPa.

Kapag biglang lumipat ang handheld spray gun mula sa spraying patungo sa closed mode, biglang tataas ang presyon ng sistema. Maaaring hindi na tumugon ang unloading valve, kung saan agad na bumubukas ang safety valve, na tinitiyak ang mas ligtas at mas maaasahang operasyon ng water pump at iba pang bahagi ng water system.

● Tungkulin ng Paglilinis ng Tubong Niyumatik:

♦ Ang sistema ng tubig na may mataas na presyon ay nilagyan ng quick-connect anti-freeze water blowing device interface upang maiwasan ang pagyelo ng mga bahagi ng sistema ng tubig sa mababang temperatura ng taglamig.

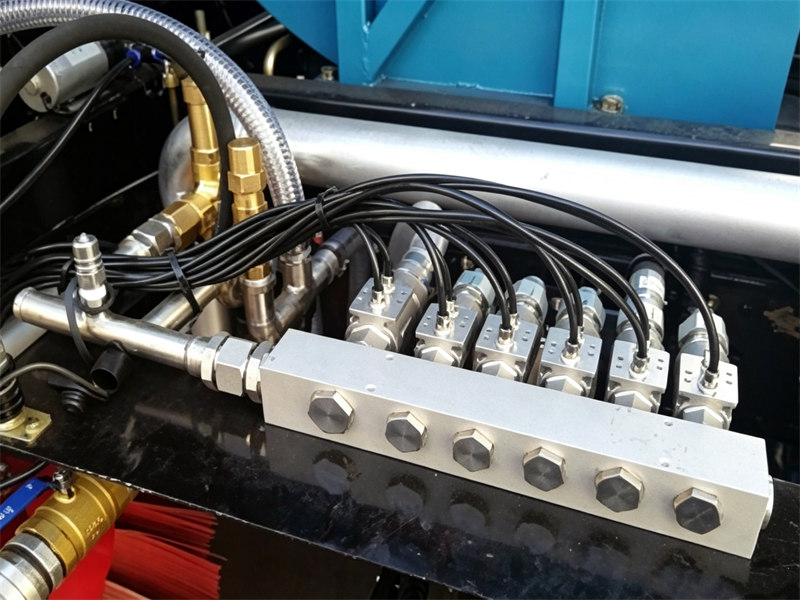

♦ Ang balbula ng pamamahagi ng tubig na may mataas na presyon ay gumagamit ng isang pneumatic integrated water valve assembly, na madaling mapanatili at lubos na maaasahan.

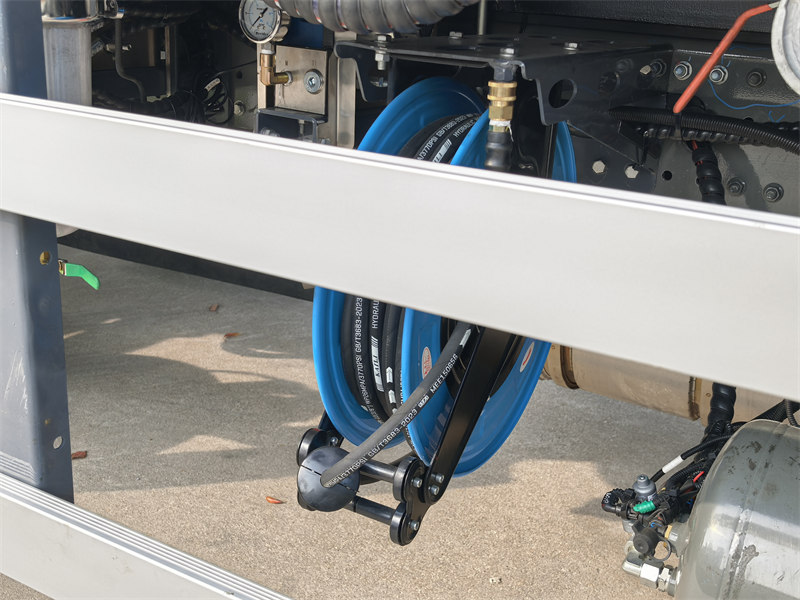

♦ Nilagyan ng automatic hose reel at high-pressure water gun, kaya nitong magsagawa ng naka-target na paglilinis at pagpapanatili ng sasakyan.

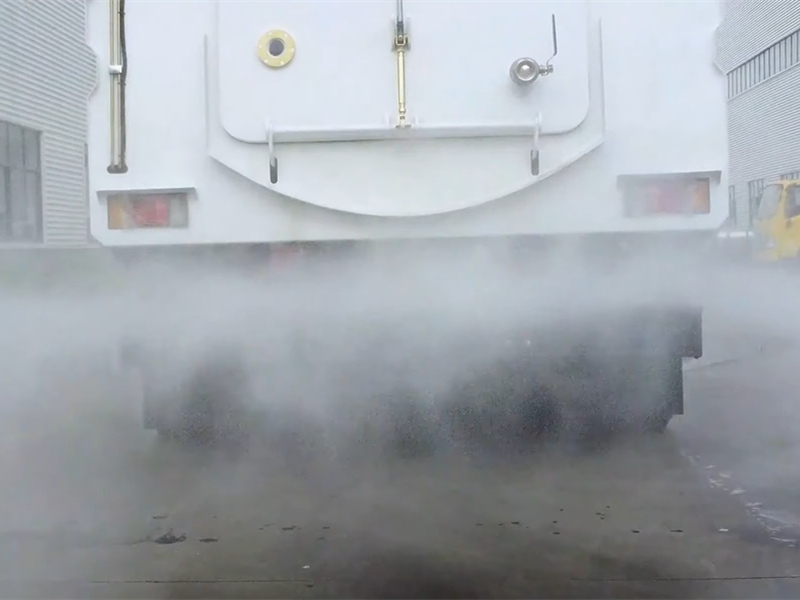

♦ Isang rear spray system ang naka-install sa likurang bahagi ng sasakyan para sa pagsugpo ng alikabok.
