Hakbang-hakbang na gabay sa operasyon para sa paggamit ng trak ng pamamahagi ng aspalto ng HOWO NX

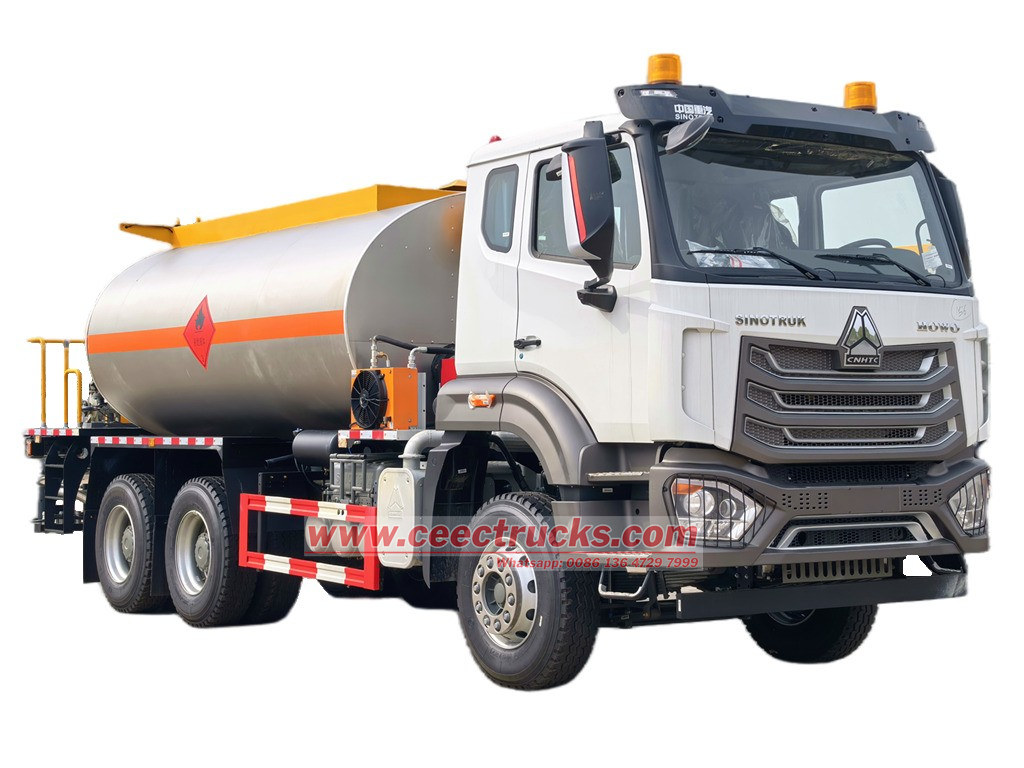

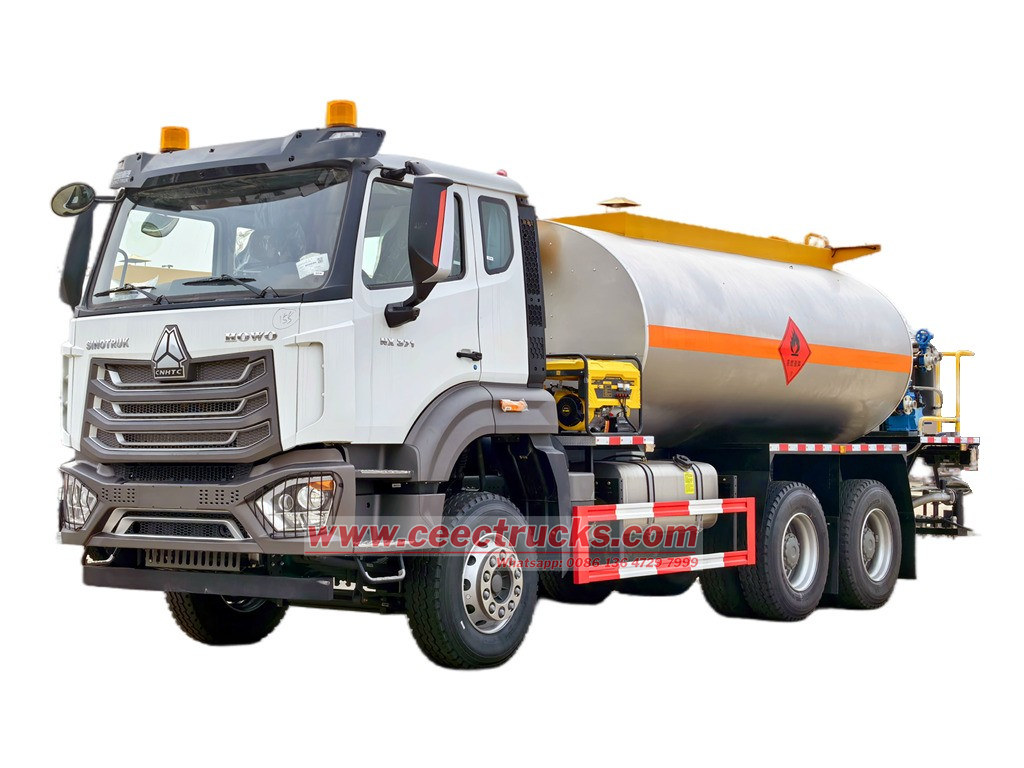

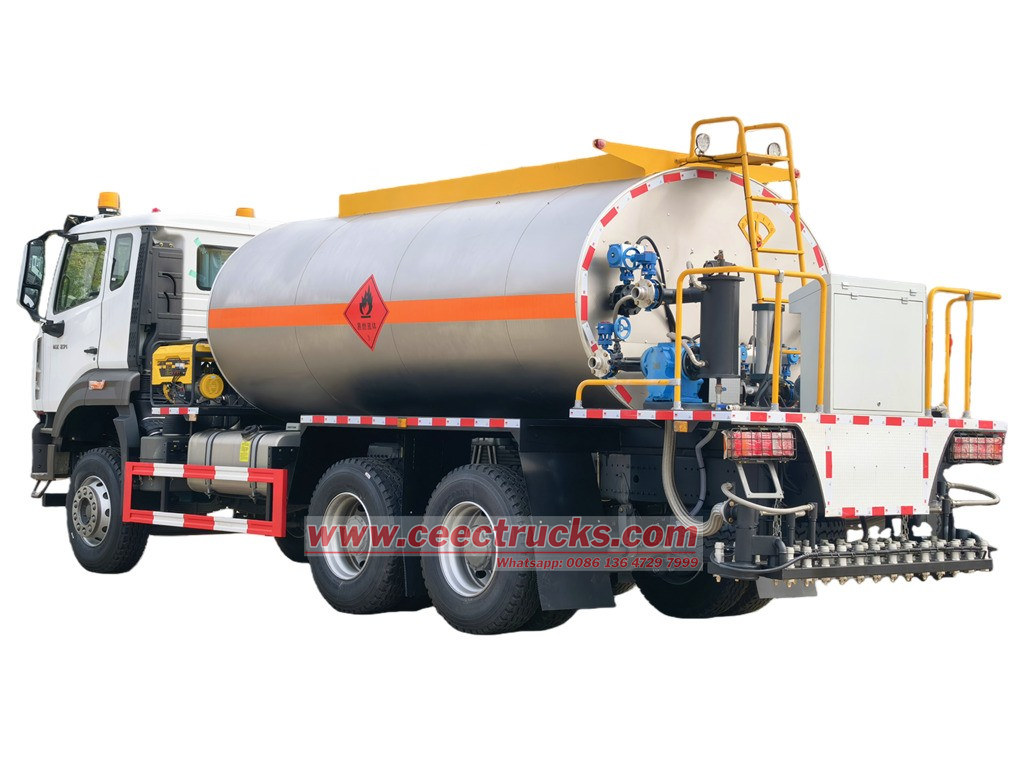

Ano ang HOWO NX 15000L Intelligent Bitumen Distribution Truck?

Ang Trak ng distributor ng aspalto na Sinotruk HOWO NX 6X4 ay dinisenyo at iniluluwas sa Africa. Ang Nigeria, na may wheelbase na 3800+1350mm, ay nilagyan ng Sinotruk WD615.47 diesel engine na may 371HP at 9726cc emission, HW19710 gearbox na may 10 forward at 2 reverse, napakababang fuel consumption at maginhawa para sa pagmamaneho, isang 15 cubic meter asphalt tank, RCB38/0.6-80F intelligent asphalt pump, Hebei thermal oil pump, Italian G20 burner, at Lutian pneumatic engine. Maaari itong magkarga ng modified asphalt, hot-mix asphalt, emulsified asphalt, at iba pang asphalt media. Ang buong HOWO NX 6x4 matalinong sasakyan sa pamamahagi ng bitumen Pinagsasama nito ang mataas na kahusayan, katalinuhan, at tibay, kaya angkop ito para sa iba't ibang sitwasyon ng paggawa ng kalsada at isang mainam na pagpipilian para sa mga operasyon ng pag-ispray ng aspalto sa mga proyekto sa paggawa ng kalsada.

Pangalan	Tagapamahagi ng Bitumen ng HOWO NX
Makina	Makinang diesel na WEICHAI WD615.47, 371HP at 9726cc
Paghawa	Manwal na gearbox ng HW19710
Wheelbase	3800+1350mm
Gulong	12.00R20
Kubin	HOWO NX
Modelo ng Pagmamaneho	LHD / RHD
Pagpipinta	Pasadyang pagpipinta at logo



Pang-itaas na Katawan	Kit ng Tanker ng Bitumen
Kapasidad	15000Litro
Materyal	Mataas na lakas ng bakal na karbon
Bomba ng Bitumen	RCB38/0.6-80F, matalinong uri, Bilis ng daloy 38m3/h Presyon 0.6Mpa
Sistema ng Pag-init	G20 Italyanong Riello diesel burner Lakas ng Pag-init 140-200Kcal/h Langis na pampainit 40-25-160
Kontrol	Kahon ng kontrol ng PLC sa loob ng cabin Likod na Pinagsamang Kahon ng Kontrol

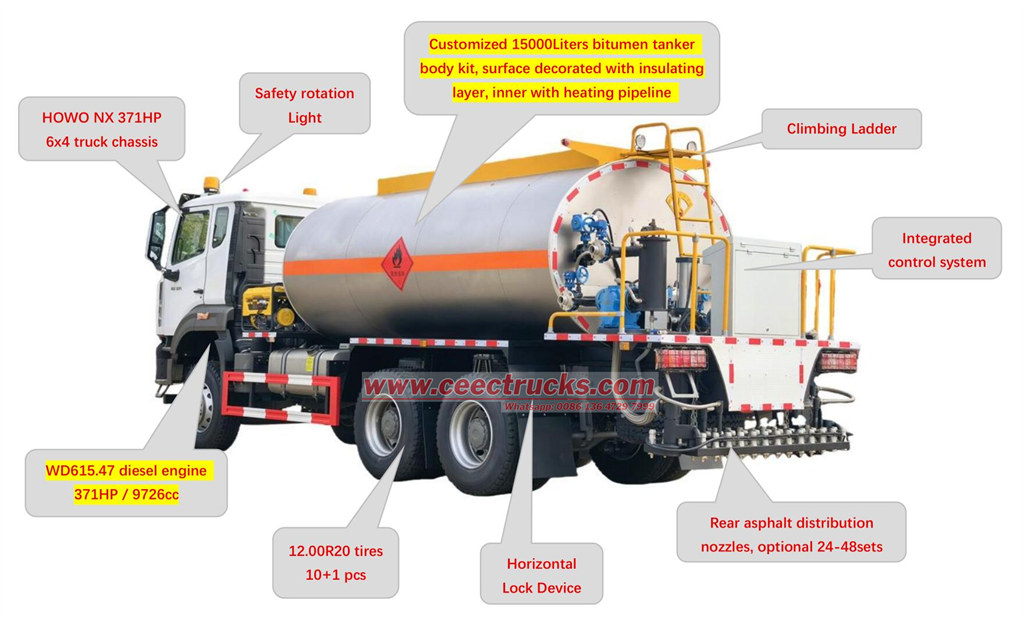

Pangunahing Bahagi para sa trak ng pamamahagi ng bitumen ng HOWO NX?

→ Aleman na Infineon chip-based intelligent integrated control unit;

→ Spray beam na may integral folding joint;

→ Buong pag-init ng tubo;

→ Teknolohiya sa pagsisimula ng pag-spray na nakabatay sa tungkulin;

→ Paulit-ulit na pag-spray.

•

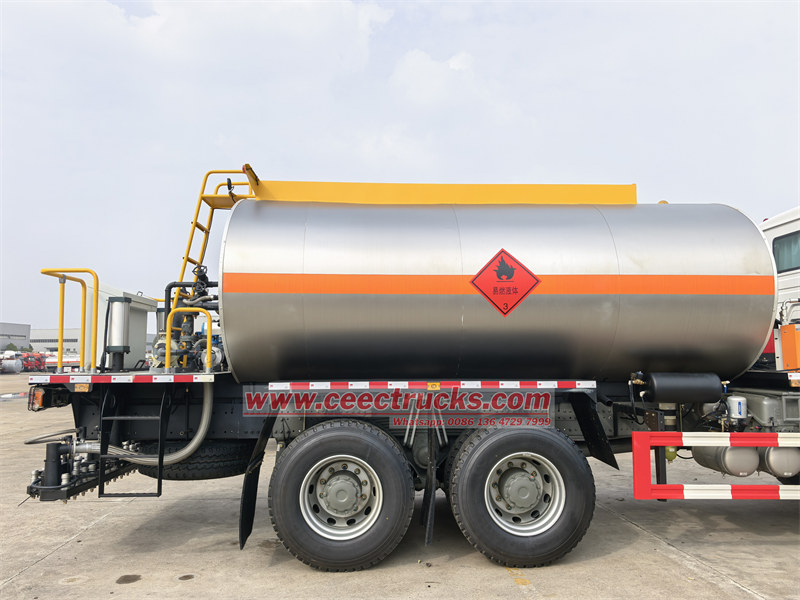

  Kit ng trak ng tangke ng pamamahagi ng aspalto ng HOWO
•

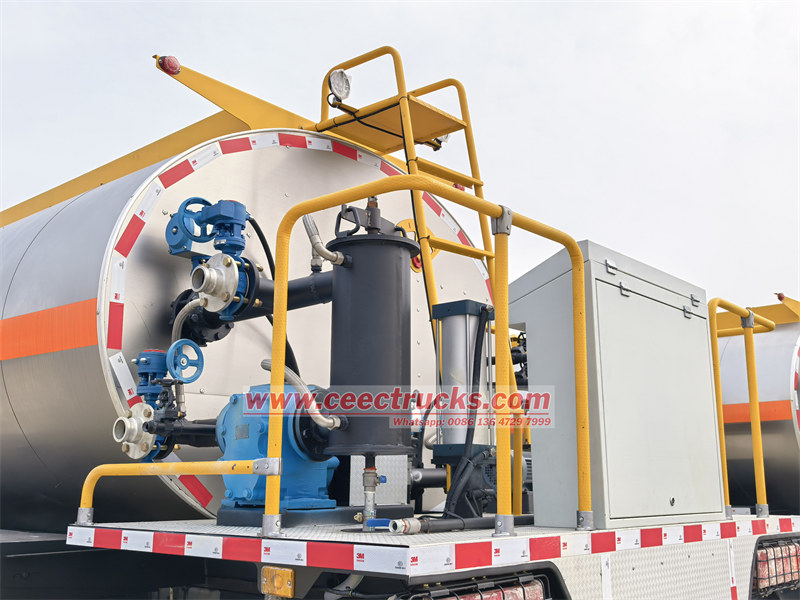

  Plataporma sa likuran na may mga kinakailangang aksesorya
•

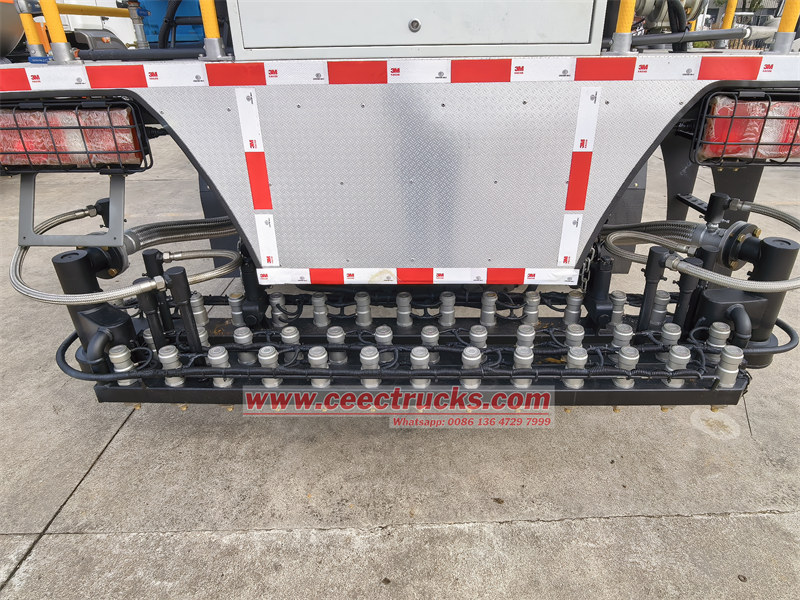

  Trak ng bitumen na may mga nozzle ng pag-spray sa likuran

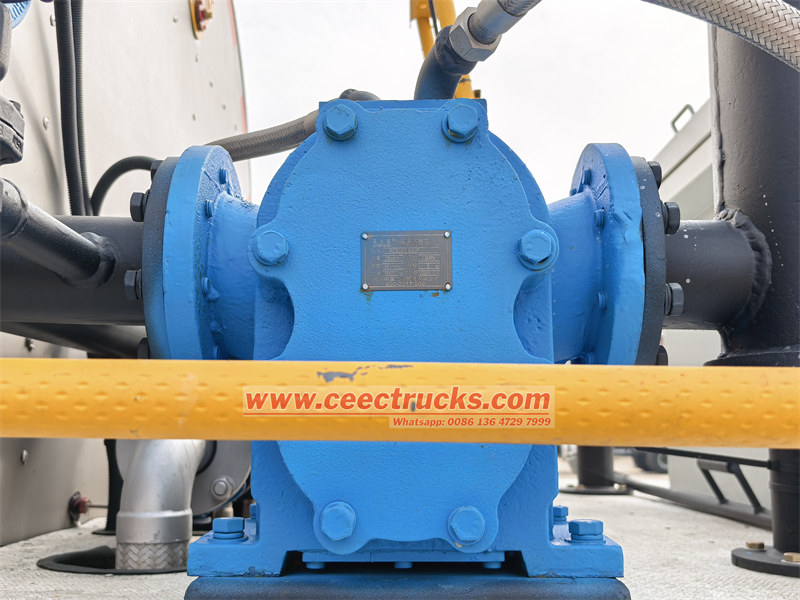

Asembleya ng Pump ng Asphalt



Modelo: RCB38/0.6-80F

Bilis ng Daloy: 38m3/h

Presyon: 0.6Mpa

Bilis ng Pag-ikot: 960r/min

Taas ng Pagsipsip: 5m

Lakas: 15KW

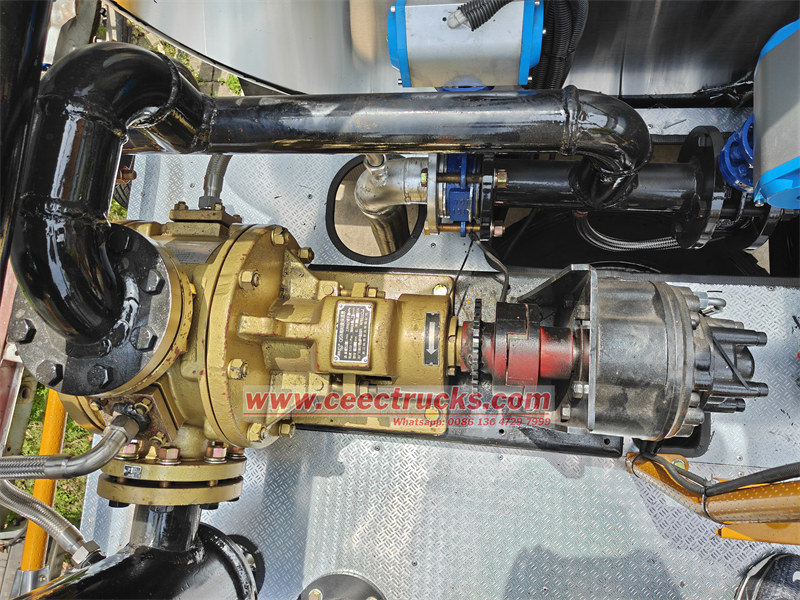

Mataas na lagkit na Insulation Pump



Modelo: QGB

Bilis ng Daloy: 680L/min

Presyon ng Paggawa: 0.8Mpa

Lagkit: 0.02-1.3Pas

Bilis ng Paggawa: 584r/min

Diametro ng Pipa: 80mm

Lakas: 11KW



•

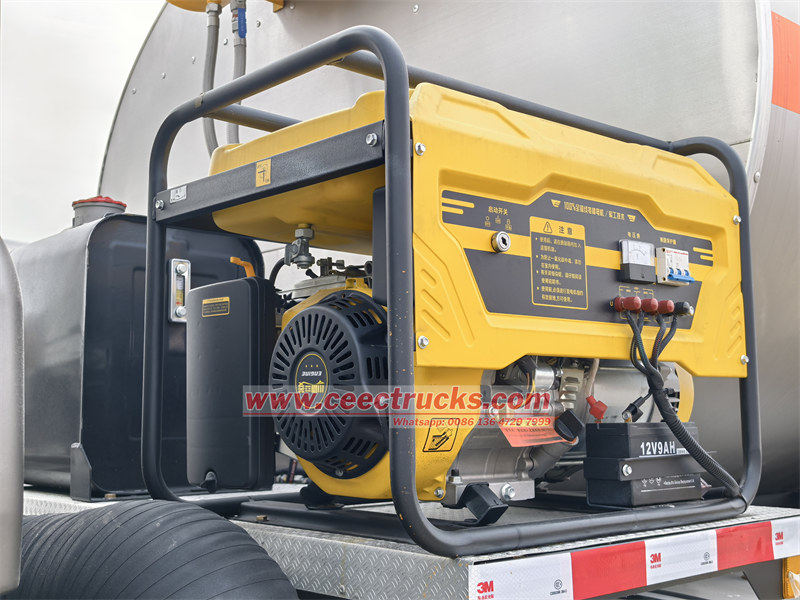

  Asembliya ng Generator
•

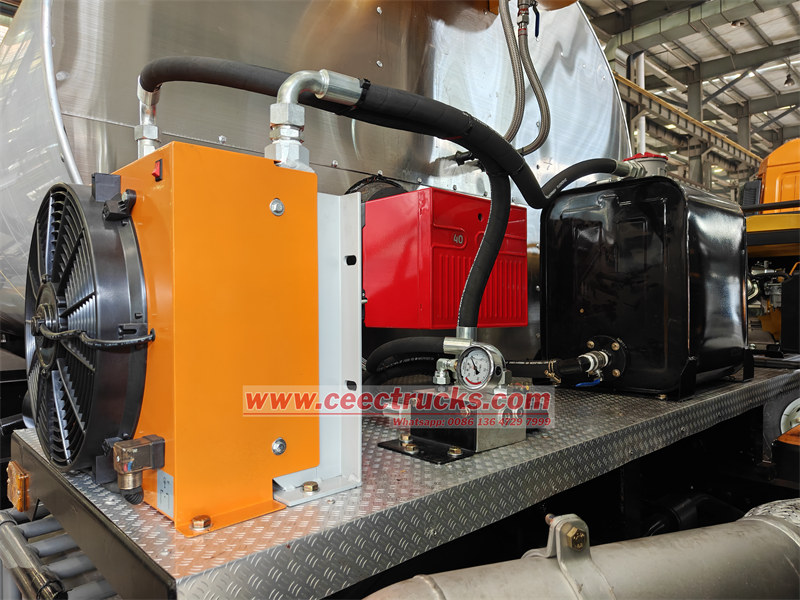

  G20 Italyanong Riello diesel burner
•

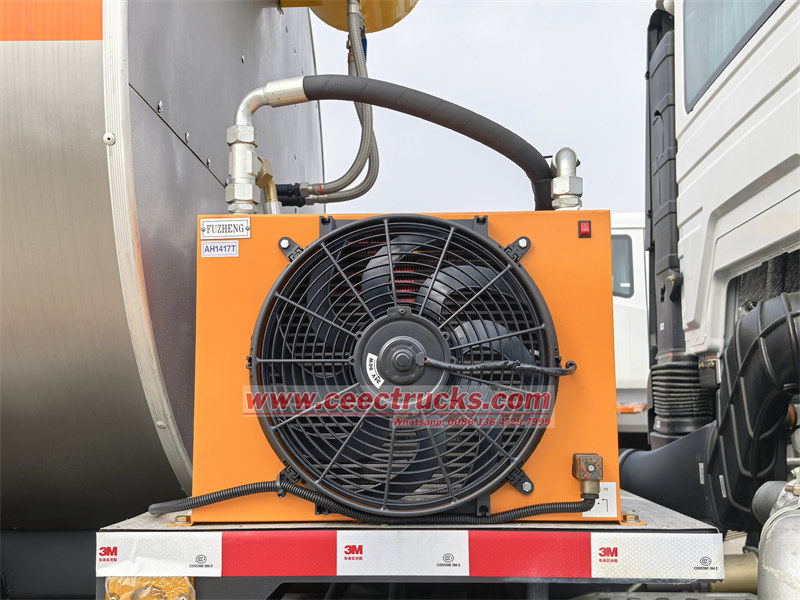

  Asembleya ng Radiator





Ang trak na tanker ng aspalto ay dinisenyo at ginawa batay sa tsasis ng trak na HOWO 6x4 NX, na binubuo ng panloob na tanker, mga materyales na insulating, casing, baffle, combustion chamber, mga tubo na aspalto sa loob ng tangke, heating assembly, burner, oil filter, volume meter, at intelligent control box. Ipinapakita sa ibaba ang teknikal na drowing ng sistema at mga pipeline ng bitumen distribution tanker:

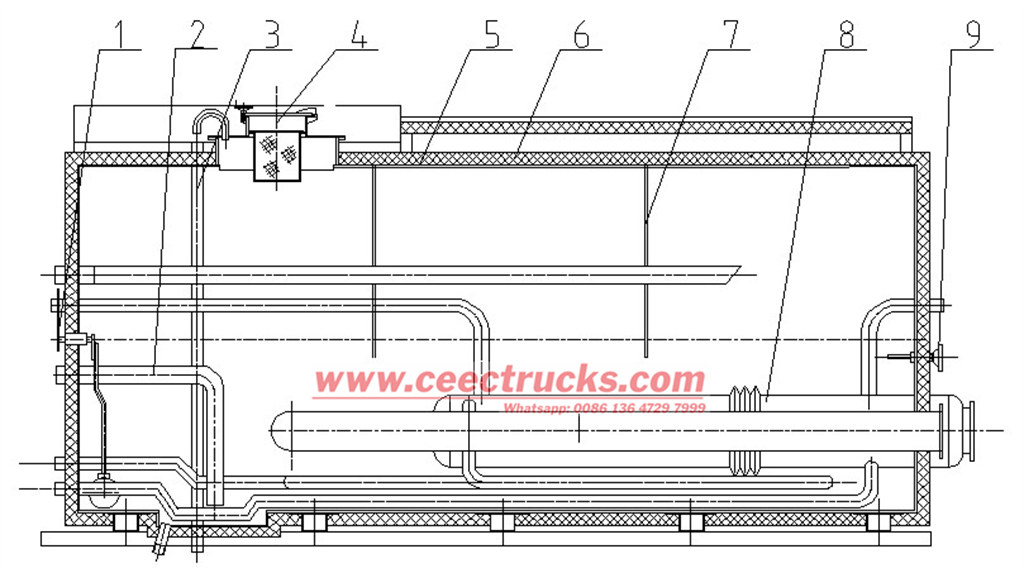

Pag-assemble ng tanker ng aspalto

1 metro ng lakas ng tunog,

2 Tubong panghigop ng langis,

3 Tubo ng umaapaw,

4 Pansala ng langis,

5 Panloob na tangke,

6 Mga materyales na panlaban sa init,

7 Baffle,

8 silid ng pagkasunog,

9 Termometro

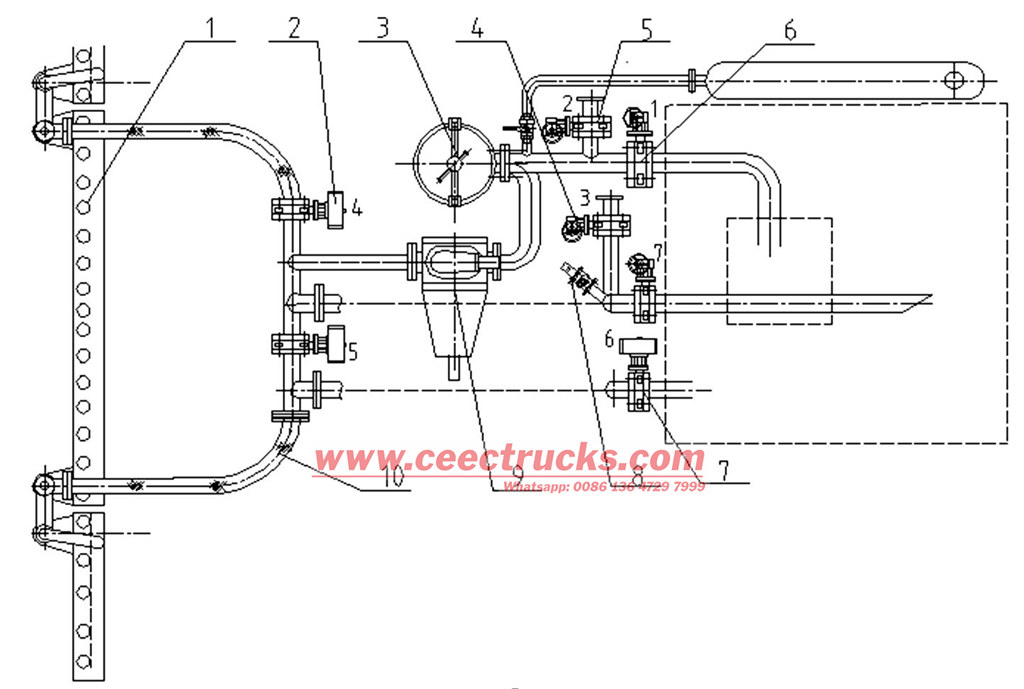

Sistema ng bomba at tubo ng aspalto



1 Assembly ng nozzle ng silindro, 2 Mga balbula ng labasan ng langis, 3 Filter, 4 Transfer valve, 5 Balbula ng self-suction, 6 Balbula ng pasukan ng langis, 7 Balbula ng pagbabalik ng niyumatik na langis, 8 Balbula ng handheld spray bar, 9 Bomba ng aspalto, 10 Hose na hindi kinakalawang na asero

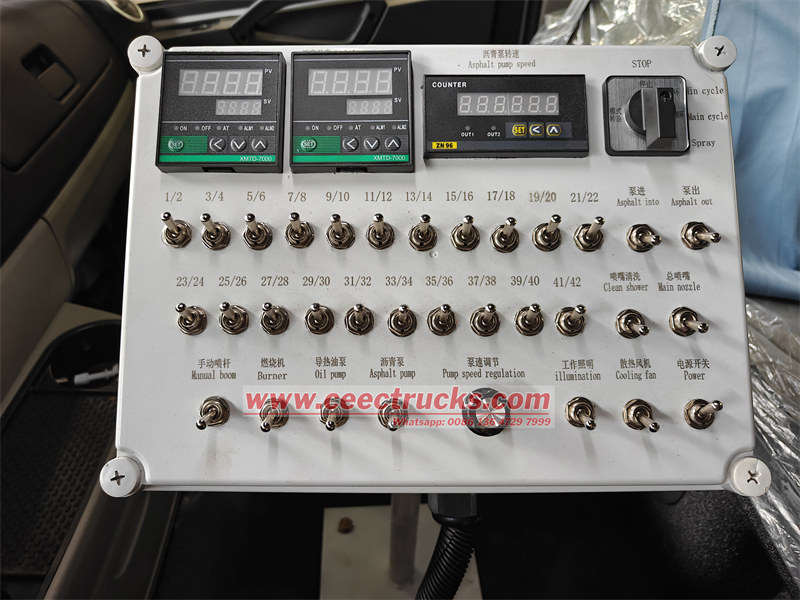

Naka-integrate na Control Box sa loob ng cabin para sa operasyon ng nozzle nang hiwalay

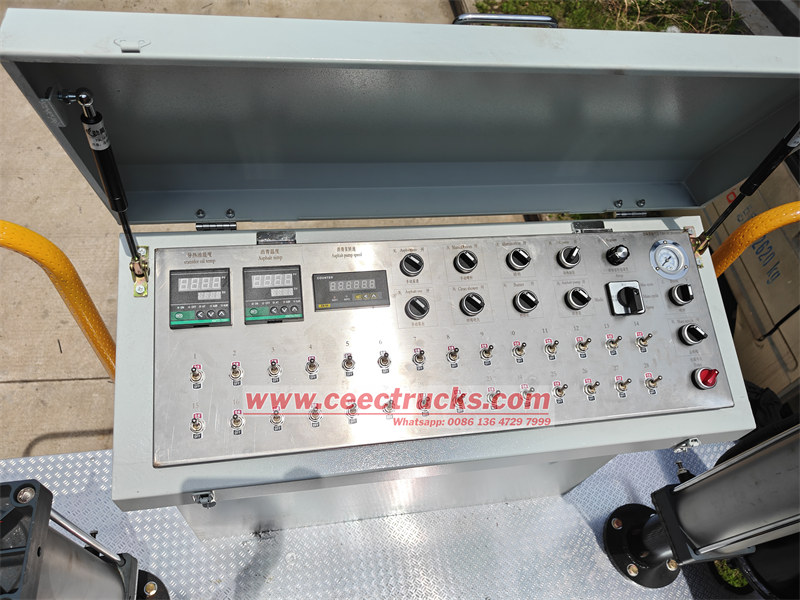

Naka-mount sa likurang integrated Control Box sa platform para sa kaligtasan sa paggamit
