Istruktura at Prinsipyo ng Paggana ng HOWO NX Concrete Mixer Truck

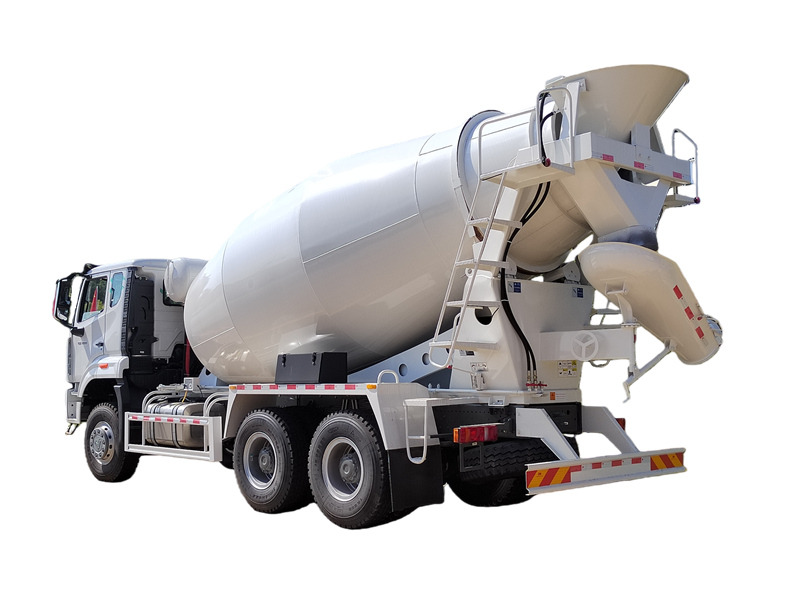

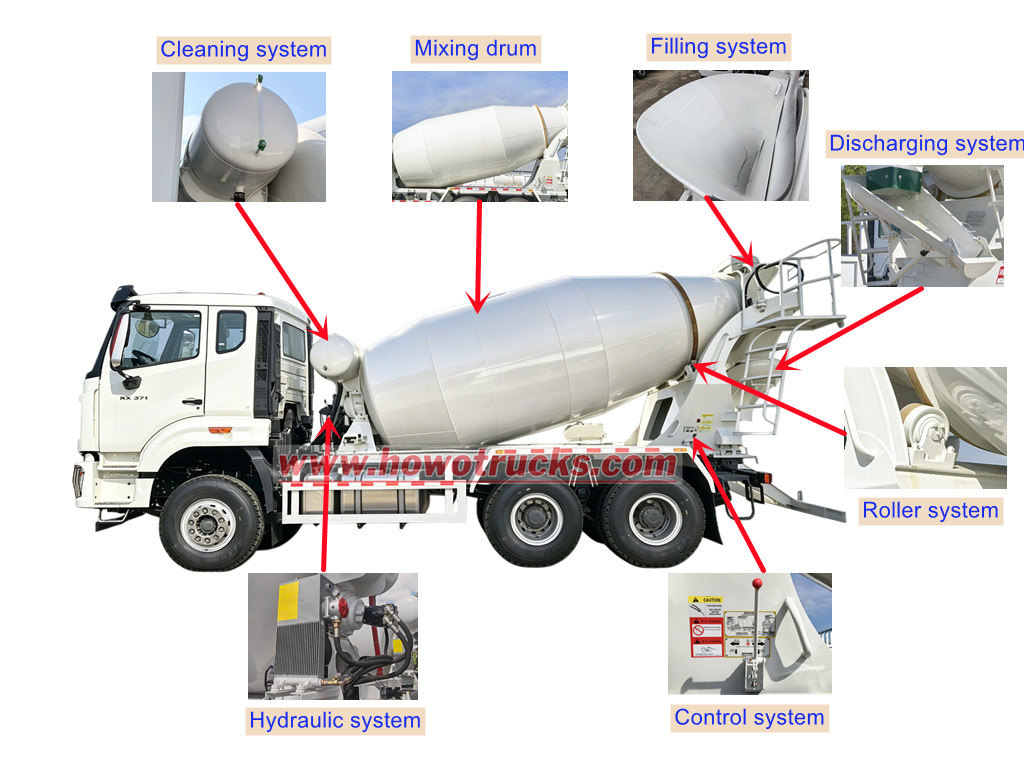

Ang HOWO NX Concrete Mixer Truck ay batay sa chassis ng HOWO NX at isang espesyal na sasakyan na idinisenyo para sa transportasyon at paghahalo ng kongkreto sa konstruksyon, kalsada, tulay, at iba pang mga proyekto sa inhenyeriya. Ang sasakyan ay binubuo ng dalawang pangunahing bahagi: ang chassis ng HOWO NX at ang superstructure, na maaaring hatiin pa sa walong sistema: chassis system, hydraulic system, mixing drum, discharge system, cleaning system, control system, roller system, at filling system.

Tsasis	HOWO NX 6×4
Makina	WP12.400, 400HP, makinang diesel
Dami ng drum ng panghalo	8CBM
Materyal	Manganese steel Q355
Bilis ng pagpapakain	≥3 metro3/min
Bilis ng pagdiskarga	≥2 metro3/min
Rate ng natitirang paglabas	≤0.5%
Kapasidad ng tangke ng tubig	400 litro

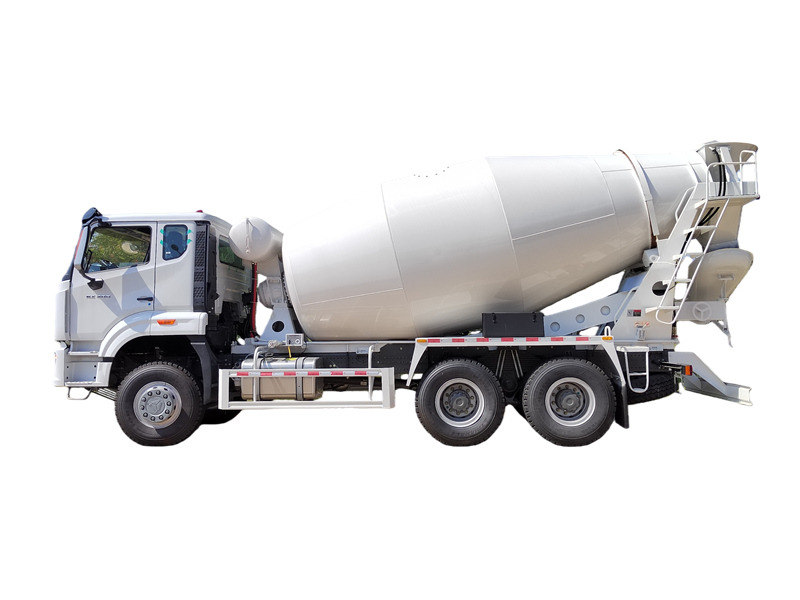

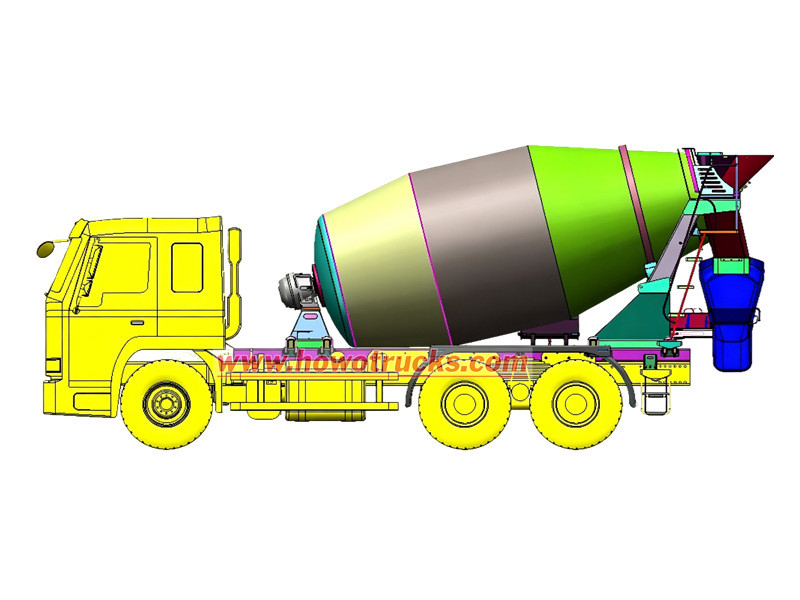

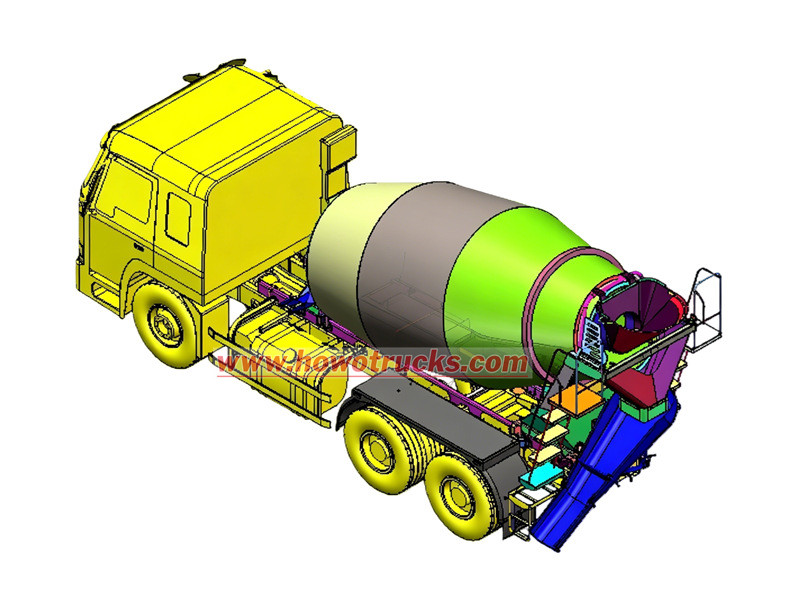

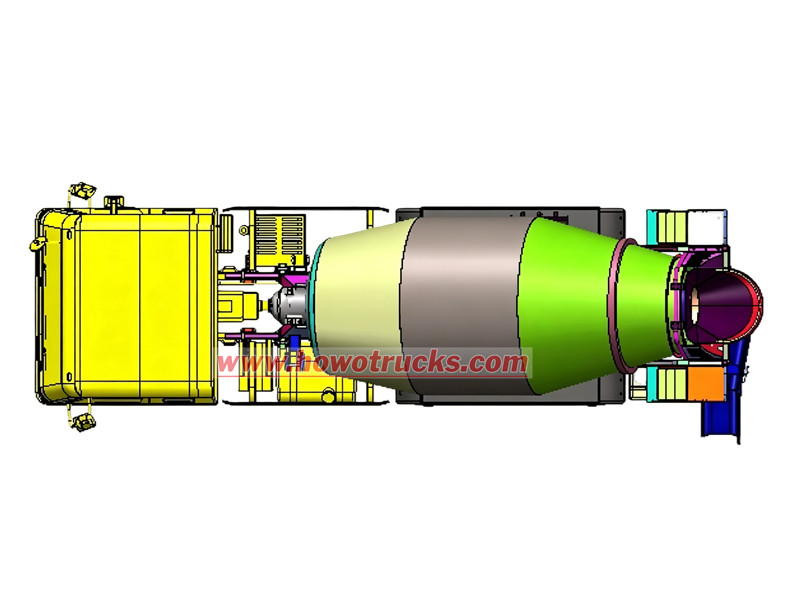

Pagguhit ng HOWO NX Transit Mixer Truck

Pangunahing Tungkulin ng Bawat Sistema ng HOWO Mixer Truck

1. Sistema ng Tsasis: Binubuo ang pundasyon ng sasakyan at responsable sa pagdadala ng kongkreto.

2. Sistemang Haydroliko: Kumukuha ng kuryente mula sa makina, kino-convert ito sa hydraulic energy, at pagkatapos ay naglalabas ng mechanical energy sa pamamagitan ng hydraulic motor upang paandarin ang mixing drum.

3. Tambol ng Paghahalo: Nagsisilbing lalagyan ng konkreto, na may mga panloob na talim na naghahalo at gumagabay sa materyal, na mahalaga para maiwasan ang pagtigas at paghihiwalay ng konkreto.

4. Sistema ng Paglabas: Kasama ang mga pangunahing at pantulong na chute ng paglabas at mga locking rod. Pinapahaba ng pantulong na chute ang haba ng pangunahing chute para sa mas madaling pagdiskarga.

5. Sistema ng Paglilinis: Gumagamit ng pneumatic water supply. Ang pressurized water mula sa pressure tank, gun, at mga hose ay naglilinis ng charging hopper, mixing drum, at discharge chute upang maiwasan ang pagtigas at pagdikit ng kongkreto.

6. Sistema ng Kontrol: Binubuo ng isang controller, mga linkage shaft, mga flexible shaft, at mga mekanismo ng linkage. Ginagamit ito upang kontrolin ang bilis at direksyon ng pag-ikot ng mixing drum.

7. Sistema ng Rolyo: Matatagpuan sa likuran ng mixing drum at konektado sa sub-frame, pangunahing sinusuportahan nito ang drum.

8. Sistema ng Pagpuno: Binubuo ng charging hopper at ng support bracket nito. Nakakatulong ang bracket na mabawasan ang puwersa ng impact ng kongkreto habang nagkakarga.

Prinsipyo ng Paggana ng HOWO NX Transit Mixer Truck

● Tungkulin ng Paghahalo: Habang nagmamaneho, inililipat ng PTO ang lakas ng makina sa pamamagitan ng hydraulic pump, hydraulic motor, at reducer papunta sa mixing drum, pinapanatili itong umiikot sa mababang bilis na 1-3 rpm upang matiyak ang homogeneity ng kongkreto at maiwasan ang segregation.

● Tungkulin ng Pagpuno: Kapag nagkakarga, ang mixing drum ay umiikot sa mas mataas na bilis na 6-10 rpm. Ang kongkreto ay pumapasok sa drum sa pamamagitan ng charging system at ginagabayan ng mga spiral blades patungo sa gitna at ibabang bahagi ng drum.

● Tungkulin ng Pagdiskarga: Habang naglalabas ng tubig, ang drum ay umiikot nang pabaligtad sa bilis na 3-14 rpm. Ang kongkreto ay itinutulak patungo sa bukana ng drum sa pamamagitan ng spiral action ng mga blades at inilalabas sa pamamagitan ng discharge chute.

● Tungkulin sa Paglilinis: Ang imbakan ng hangin mula sa sistema ng preno ay naglalagay ng presyon sa tangke ng tubig. Ang tubig na may presyon ay ginagamit upang linisin ang loob ng mixing drum, ang loading port, at ang discharge system.
