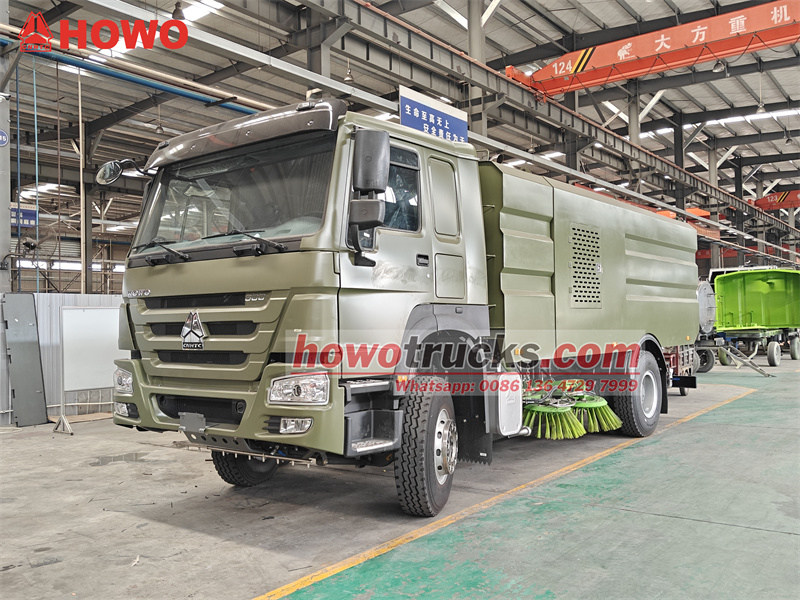

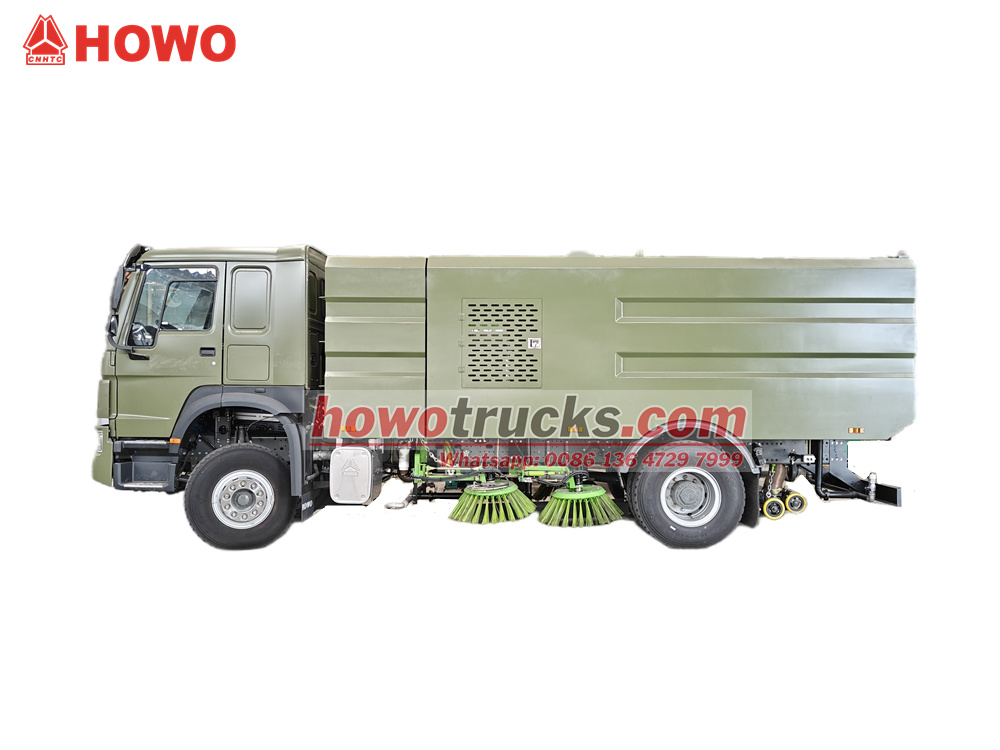

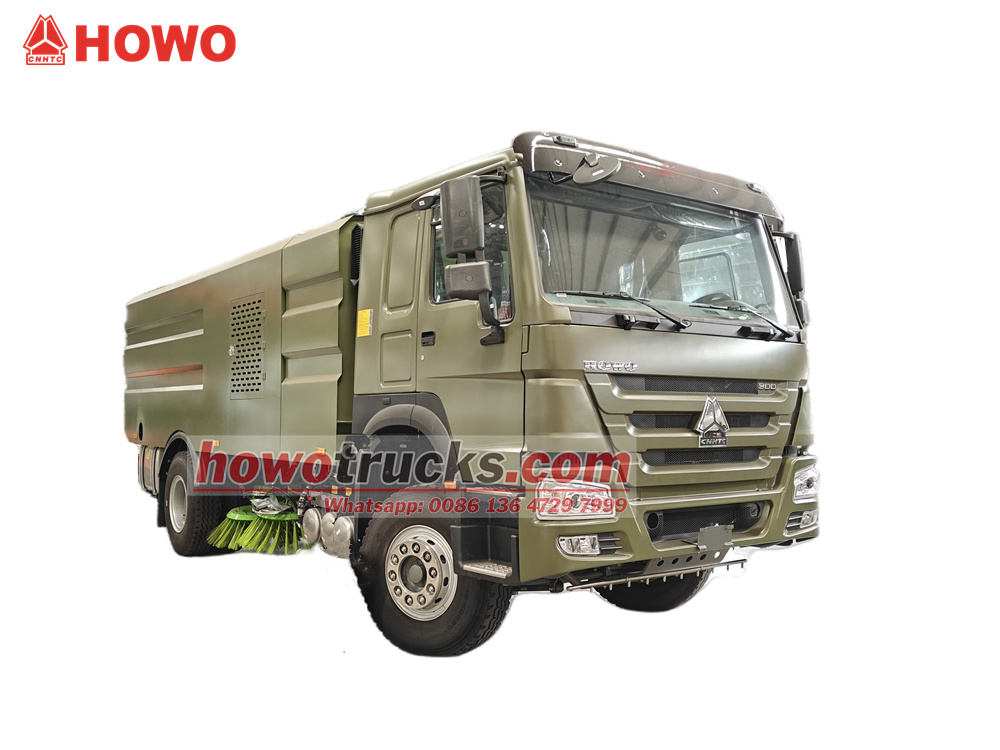

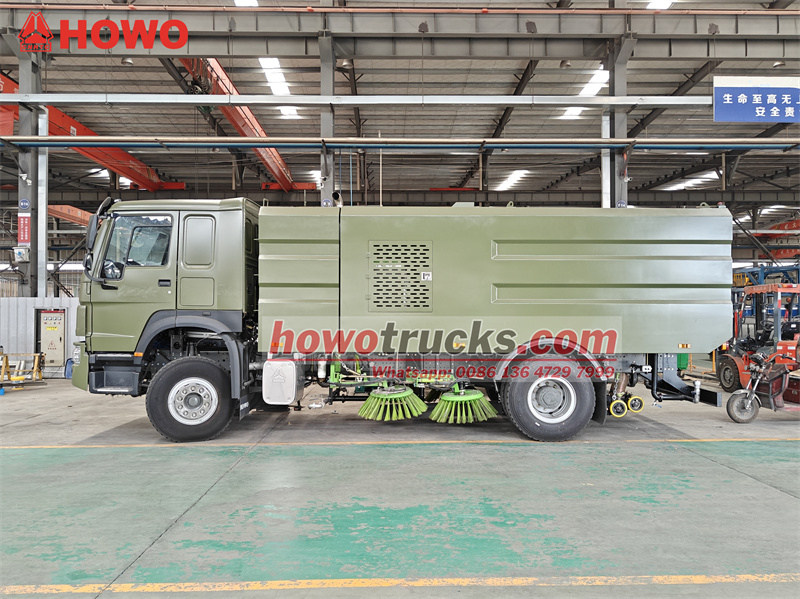

Howo 12 cbm na panglinis ng kalye na naka-mount sa trak
Ang HOWO 12cbm road sweeper ay binago batay sa HOWO HW76 cab chassis. Mayroon itong 4600mm wheelbase at nilagyan ng Weichai WP10.300E22 engine, isang Sinotruk HW19710 gearbox, isang 4000L carbon steel water tank, isang 8000L stainless steel inner at outer carbon steel trash bins, at isang Dongfeng Cummins B140 33 auxiliary engine. Ang sasakyan ay nilagyan ng apat na sweeping brushes at isang suction cup, isang Weiye blower, isang Germany PINFL PF36 high-pressure plunger pump (1150r/min), at isang Hangzhou Weilong 60/90 low-pressure water pump (60m³/h). Mayroong maraming flushing nozzle sa harap ng cab at isang spray nozzle sa harap ng sweeping brush. Ang lapad ng high-pressure water flushing ay 2.5m, ang lapad ng sweeping brush ay 3.5m, at ang maximum sweeping capacity ay 60,000m.³/h. Ang bilis ng pag-ikot ay 3-20km/h. Ang sasakyan ay kinokontrol ng isang electronic control box sa loob ng kabin at isang operation control box sa sucker.
Kapasidad sa pagtatrabaho :
12cbmUri ng kubin :
Howo HW76 cabinSistema ng pagmamaneho :
4x2,LHDWheelbase (mm) :
4600Espesipiko sa makina :
300 HP / WEICHAI WP10.300E22Kahon ng gear :
HW19710 transmission, 10 forward and 2 reverseEhe sa harap (Kg) :
6500Ehe sa likuran (Kg) :
11500AngHowo 12 cbm na panglinis ng kalye na naka-mount sa trakay isang lubos na mahusay na sasakyan sa sanitasyon na idinisenyo para sa paglilinis at pagpapanatili ng mga kalsada sa lungsod, mga plasa, mga parkeng pang-industriya, at iba pang mga lokasyon. Nagtatampok ito ng 4,000-litrong tangke ng tubig na gawa sa carbon steel at isang 8,000-litrong basurahan na may linya na hindi kinakalawang na bakal. Kasama sa sistema ng pagwawalis ang apat na set ng mga disc brush at malalapad na suction cup, na nagbibigay-daan sa lapad ng pagwawalis na hanggang 3.5 metro, lapad ng high-pressure flushing na 2.5 metro, at maximum na kapasidad ng pagwawalis na 60,000 metro.³/h. Gumagamit ang sasakyan ng German high-pressure pump, Hangzhou low-pressure water pump, at Weiye blower, na sinamahan ng multi-stage spraying para sa pagsugpo ng alikabok, na nagreresulta sa mababang pagbuo ng alikabok habang ginagamit.
Ang intelligent electronic control system ay may kasamang dual operating boxes sa loob ng cabin at malapit sa mga suction cup, na nagbibigay-daan sa one-touch control ng mga function tulad ng pagtataas at pagbaba ng brush, pagtatapon ng tangke, at pagsisimula at paghinto ng blower, na tinitiyak ang maginhawa at mahusay na operasyon. Gumagamit ang sasakyang ito ng modular integrated design na nagsasama ng power system, sweeping system, water system, at intelligent control system upang makamit ang mahusay, nakakatipid sa enerhiya, at environment-friendly na mga operasyon.

Ang aming pabrika ay propesyonal na tagagawa sa lugar ng trak,
garantisado ang lahat ng produktong bago at de-kalidad.
»Ika-1.Kahulugan at Panimula ng Produkto:
Tagagawa:CS TRUCKS GROUP LIMITED
Mga Tampok ng Produkto
1. Mataas na Kahusayan at Pagtitipid ng Enerhiya: Ang disenyo ng dual-engine ay nagtatampok ng mga independent powertrain na may malinaw na paghahati ng trabaho sa pagitan ng mga main at auxiliary engine, na nagbabawas ng pagkonsumo ng enerhiya ng mahigit 20%.
2. Pagsunod sa Kapaligiran: Ang isang ganap na nakasarang sistema ng paglilinis na may multi-stage spraying ay nakakabawas sa konsentrasyon ng alikabok habang ginagamit upang ≤1mg/m²³.
3. Maaasahan at Matibay: Ang mga pangunahing bahagi (tulad ng mga high- at low-pressure water pump, mga bentilador, mga auxiliary engine, at mga hydraulic system) ay mula sa mga kilalang tatak, na tinitiyak ang matatag na pagganap.
4. Matalino at Maginhawa: Ang elektronikong sistema ng kontrol ay nagtatampok ng lubos na pinagsamang disenyo na may malinaw na lohika sa pagpapatakbo, na binabawasan ang mga gastos sa pagsasanay sa pagmamaneho.
» Ikalawa.Parameter ng Produkto para sa HOWO 12CBM road sweepertrak:
| Trak ng pangwalis ng kalsada na HOWO 12cbm | ||
| Pangunahing Espesipikasyon ng Sweeper Truck | ||
| Tatak ng Sasakyan | Mga Trak ng CS | |
| Tatak ng Tsasis | ISUZU | |

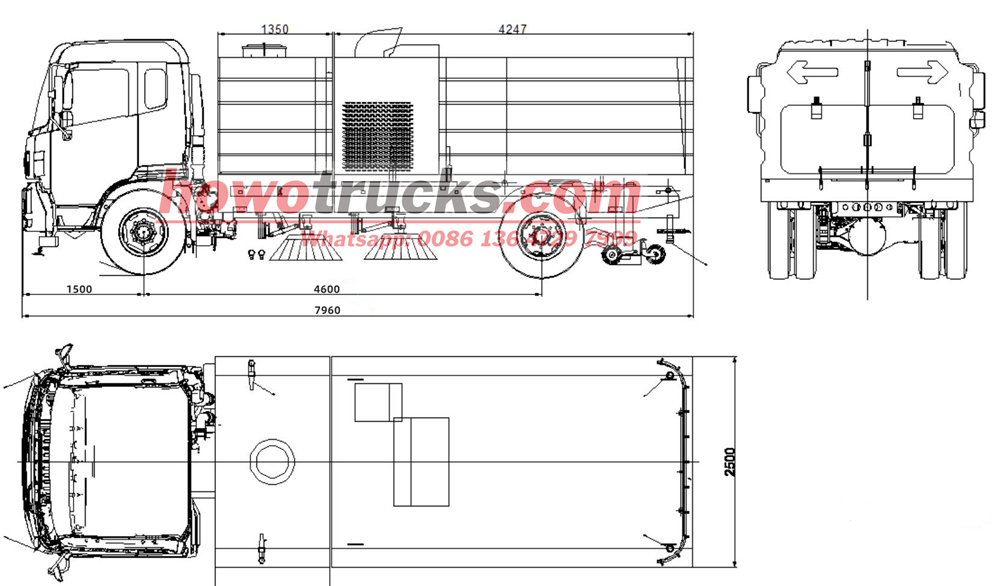

| Kabuuang sukat (L x W x H) | 7960x2500x3100 milimetro | |
| Uri ng Drive | 4x2 Kaliwang drive, 6 na gulong | |
| Wheelbase | 4600mm | |
| Kubin | HOWO HW76 taksi, may aircon, 2 mga upuan at isang natutulog, | |
| Timbang | GVW | 18000kg |
| Timbang ng bangketa | 11850kg | |
|
Makina | Modelo | WEICHAI WP10.300E22 |
| Lakas-kabayo | 300 HP/220Kw | |
| Uri ng makina | Diesel | |
| Pamantayan sa emisyon | Euro 2 | |
| Paghawa | Manwal | Kahon ng gear na HW19710, 10 bilis ng pasulong + 2 bilis ng paatras |
| Tire | 12.00R20 | 6+1 ekstrang tire |
| Parameter ng Itaas na Istruktura | ||
| Dami ng tangke ng tubig | 4000L | |
| Dami ng Basurahan | 8000L | |
| Materyal | tangke ng tubig: bakal na karbon | |
| tangke ng basura: panloob na hindi kinakalawang na asero, panlabas na carbon steel | ||
| Balbula ng haydroliko | Sikat na tatak sa Taiwan | |
| Motor na haydroliko | Sikat na tatak sa loob ng bansa | |
| Lumipat | Switch ng kontrol ng Schneider | |
|
Makinang pantulong | Tatak | Dongfeng Cummins B140 33 |
| Uri | Inline 4 na silindro, supercharged at intercooleddiesel | |
| Lakas-kabayo | 140HP | |
| Rated Power/Max Net Power | 103/101Kw | |
| Pinapayagang limitasyon sa altitude | 3000m | |
| Na-rate na bilis | 2500rpm | |
| Bilis ng Ldle | 750r/min | |
| Pinakamataas na metalikang kuwintas | 502N.m | |
| Paglipat | 3.9L | |
| Rate ng gasolina sa rated HP | 88mm³/strcke | |
| Pamantayan sa emisyon | Euro 3 | |
|
Teknikal na paghuhugas gamit ang mataas na presyon | lapad ng paghuhugas (mm) | 2500 milimetro |
| Bilis ng paghuhugas | 3-20km/h | |
| Presyon ng tubig sa paghuhugas | 10Mpa | |
| Bilis ng daloy ng bomba ng tubig | 154L/min | |
|
Teknikal na Pagwawalis | Pinakamataas na lapad ng pagwawalis (mm) | 3.5m |
| Pinakamataas na kapasidad ng pagwawalis | 60000m3/h | |
| Bilis ng pagwawalis | 3-20km/h | |
| Kahusayan sa paglilinis | ≥98% | |
| Pinakamataas na paglanghap ng partikulo | 110mm | |
| Laki ng extension ng brush ng disc plate | ≥400mm | |
| Pinakamataas na anggulo ng paglabas ng pinto ng tangke ng basura | ≥50° | |
|
Sistema ng pagwawalis |
Uri | Kabuuan 4 mga piraso mga brush at 1 sucking disc na naka-mount sa medium, ito ay pinapagana ng hydraulic motor, ang bilis ay naaayos, maaaring makontrol nang nakapag-iisa, may awtomatikong pag-iwas sa function |
| Diametro ng brush na pang-sweep | Φ850mm | |
| Bilis ng pagwawalis ng disk | 110r/min mataas na bilis, 80r/min katamtamang bilis, 50r/min mababang bilis | |
| Pagsasaayos ng anggulo ng paglubog ng sweeping disk | pasulong 4° ~ 6° extroversion 4° ~ 7° | |
|
Disc na sumisipsip | Uri | Dobleng butas ng pagsipsip, kontrol ng haydroliko, suspensyon ng spring |
| Diametro ng butas ng pagsipsip | 180mm | |
| Lapad ng disc ng pagsipsip | 2400mm | |
|
Sistemang haydroliko | Uri | Bukas na uri, kontrol na elektrikal |
| Mga pangunahing bahagi | Gear pump, haydroliko na motor, haydroliko na silindro, solenoid valve | |
| Presyon | 16Mpa | |
| Dami ng langis ng haydroliko | 60L | |
| Temperatura ng langis | 60°C | |
| Sistema ng pag-spray ng tubig | Mga Bahagi | Bomba, nozzle(pag-flush sa harap at pag-spray sa likod), pansala ng tubig, atbp. |
|
Sistema ng tubig na may mataas na presyon | Uri | Mataas na presyon ng plunger pump |
| Modelo | Alemanya PINFL PF36 | |
| Presyon ng Sistema | 10Mpa | |
| Bilis ng pag-ikot | 1150r/min | |
| Uri ng balbula ng tubig | balbula ng bola na may mataas na presyon ng haydroliko | |
| Presyon ng balbula ng tubig | 7MPa | |
| Uri ng nozzle | Uri ng paghuhugas na may mataas na presyon | |
| Pansala ng tubig | lambat ng salaan | |
| Winch | 20m | |
|
Sistema ng tubig na may mababang presyon | Modelo | Hangzhou Weilong 60/90 |
| Bilis ng daloy | 60m3/h | |
| Distansya ng paghahatid ng tubig | 90m | |
| Lapad ng paghuhugas | 24 na minuto | |
| Pamalo sa gilid | uri | V-type spray bar, na may awtomatikong pag-iwas sa tungkulin |
|
Sistemang elektrikal | Uri | DC24V, kontrol ng PLC |
| Mga Boltahe | 24V | |
| Baterya | 2x12V | |
| Mga Kagamitan | ||
| Hose para sa sunog | 2 piraso | |
| Wrench para sa apoy | 1 piraso | |
| Wrench para sa pansala ng tubig | 1 piraso | |
| Mataas na presyon ng spray gun | 1 piraso | |
| Manu-manong hydraulic pump rocker | 1 piraso | |
| Mga ekstrang bahagi | ||
| Magwalis ng brush | 88 piraso | |
| Selyo ng bentilador | 1 piraso | |
| Selyo ng pinto sa likuran | 1 piraso | |
| Selyo ng tubo ng pagsipsip | 2 piraso | |
| Listahan ng mga Bahagi ng Pag-import | ||
| Mataas na presyon ng bomba ng tubig | Alemanya PINFL PF36 | |
| Awtomatikong balbula ng pagdiskarga | Alemanya PINFL VB200/150 | |
| Balbula ng relief | Alemanya PINFL VS200-180 | |
| Kontroler ng kahon ng kontrol na elektrikal | Alemanya STW | |
| Paikot na switch | Hapon | |
| Sensor ng tangke ng dumi sa alkantarilya | Estados Unidos | |
| Mga balbulang haydroliko | Taiwan SWH-G02-C4-D2H | |

» Ⅲ.Produkto Detalyadong panimula

Konpigurasyon ng Tsasis

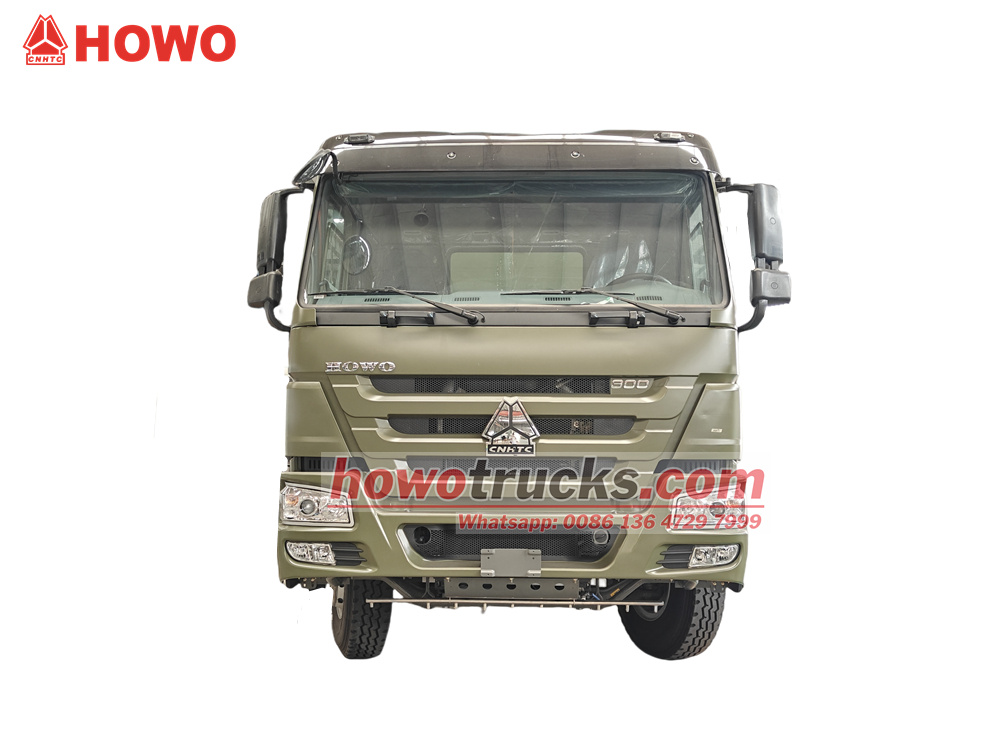

• Modelo ng Tsasis: Tsasis ng kabin ng Sinotruk HOWO HW76, 4600mm na wheelbase.
• Pangunahing Makina: Makinang diesel na Weichai WP10.300E22, 9.5L na displacement, 300HP/220kW maximum na lakas, na nagbibigay ng malakas na lakas at mahusay na pagtitipid ng gasolina.
• Paghawa: Manwal na transmisyon ng Sinotruk HW19710 (10 bilis), nagtatampok ng maayos na pag-shift, malakas na kapasidad ng metalikang kuwintas, at perpektong tugma sa pangunahing makina.

Istrukturang Superistruktura

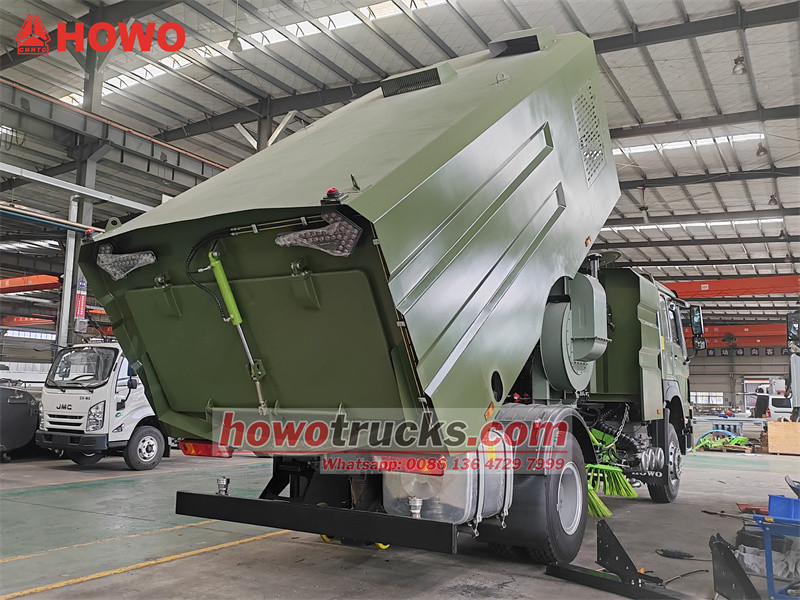

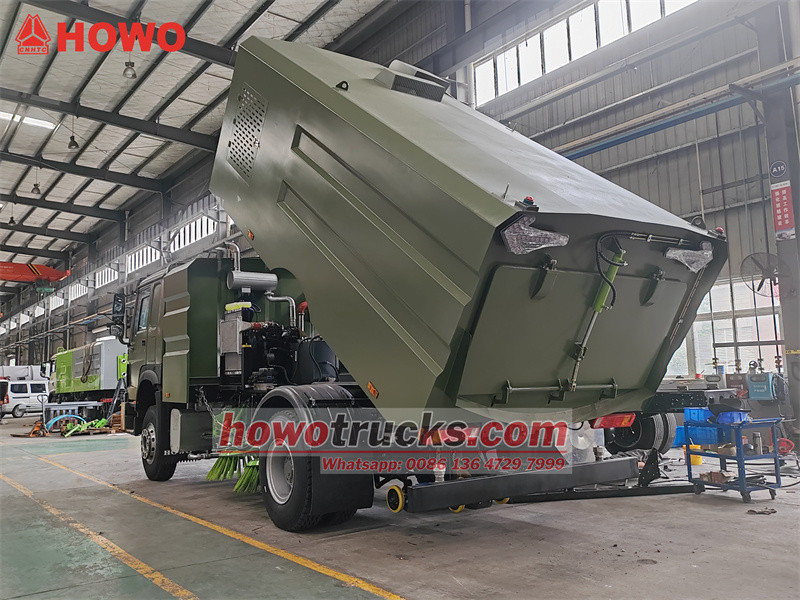

• Basurahan: Kapasidad na 8000L. Nagtatampok ng pinagsamang istruktura ng panloob na liner na hindi kinakalawang na asero at panlabas na liner na gawa sa carbon steel, pinagsasama nito ang resistensya sa kalawang ng hindi kinakalawang na asero at ang lakas ng istruktura ng carbon steel, na tinitiyak ang mahabang buhay ng serbisyo at madaling pagpapanatili.
• Tangke ng Tubig: Kapasidad na 4000L. Gawa sa carbon steel, nagbibigay ito ng sapat na tubig para sa mga high-pressure flushing at dust suppression system.

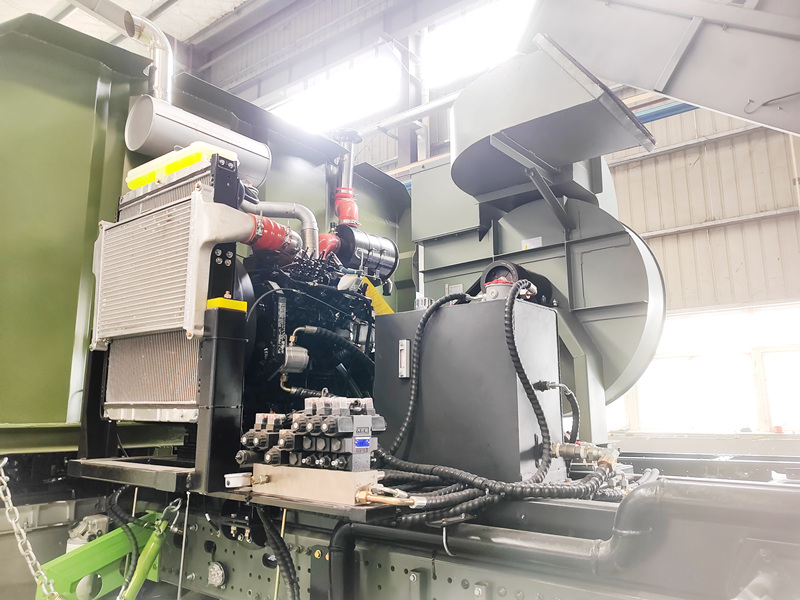

• Makinang Pantulong: Nilagyan ng Dongfeng Cummins B140 33 diesel engine, dinisenyo ito upang paganahin ang mga upper system ng road sweeper (blower, water pump, atbp.), na nag-aalok ng matatag na performance at mababang konsumo ng kuryente.

• Sistema ng Pagwawalis:

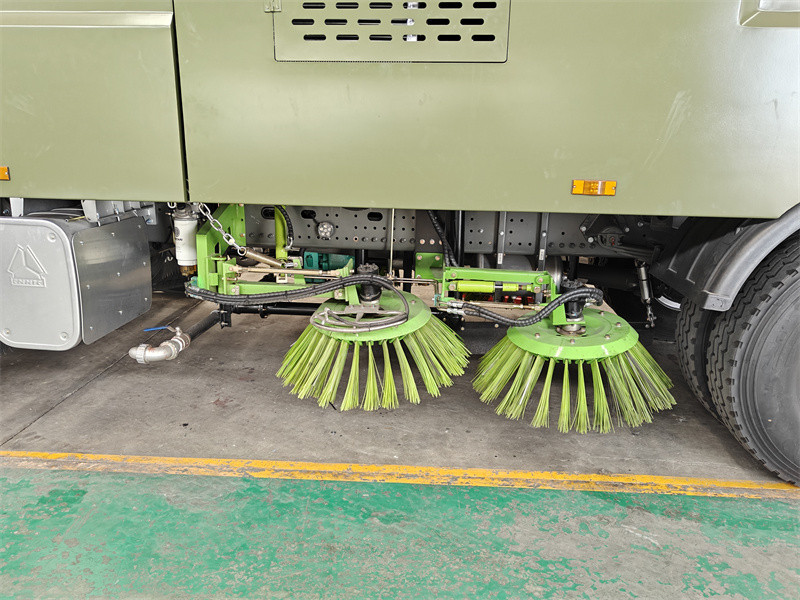

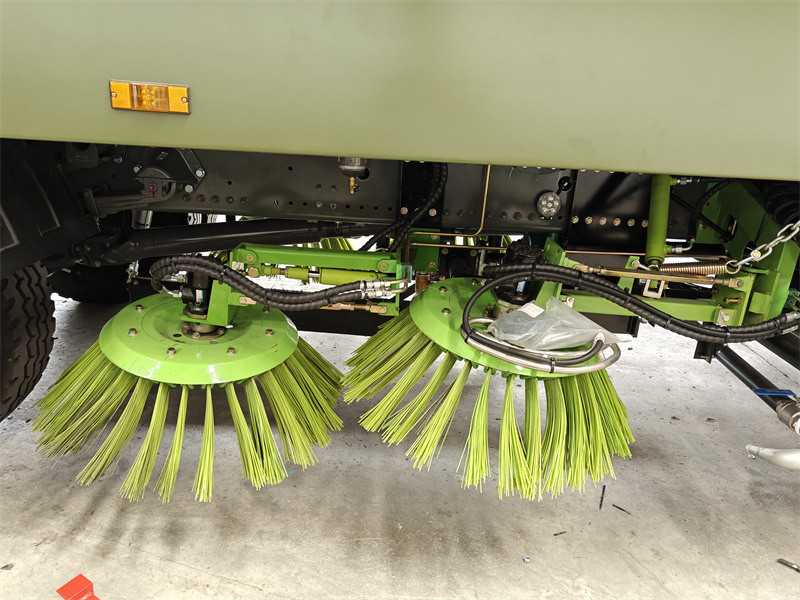

◊ Mga Brush: Nilagyan ng 4 na brush (2 sa bawat gilid), kayang gumana sa maraming pinagsamang sweeping mode.
◊ Lapad ng Pagwawalis: Ang pinakamataas na lapad ng pagwawalis ay umaabot sa 3.5 metro, na tinitiyak ang mataas na kahusayan sa pagpapatakbo.
◊ Pinakamataas na Kapasidad sa Pagwawalis: Hanggang 60,000 m³/h.
◊ Bilis ng Operasyon: 3-20 km/h, maaaring isaayos batay sa antas ng kontaminasyon sa kalsada.

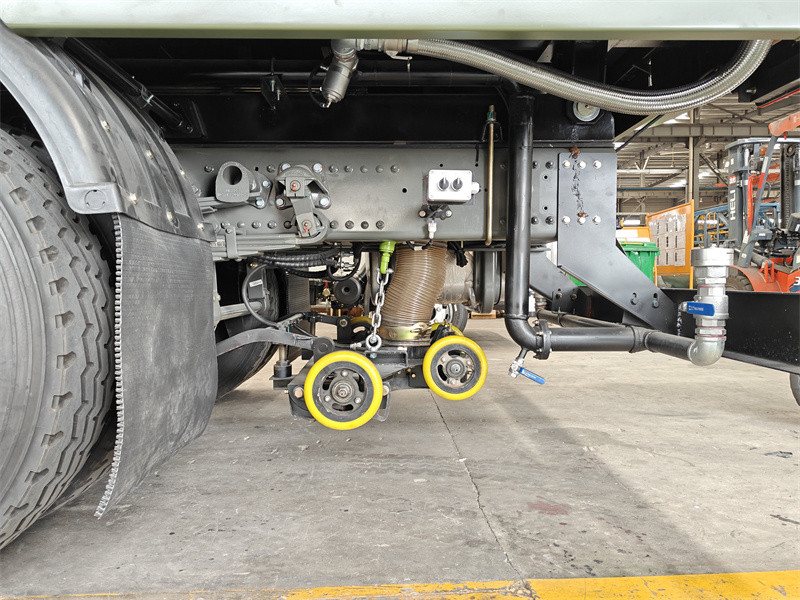

• Sistema ng Pagsipsip:
Nagtatampok ng malawak na butas na pumapasok para sa pagsipsip na gumagana kasabay ng bentilador upang mahusay na kolektahin at dalhin ang mga duming natipon ng mga brush papunta sa tangke ng basura.

• Sistema ng Paghuhugas na May Mataas na Presyon:
◊ Bomba na may Mataas na Presyon: Germany PINFL PF36 high-pressure plunger pump (bilis ng pagpapatakbo 1150 r/min, presyon 16 MPa, rate ng daloy 150 L/min), na naghahatid ng napakataas na presyon ng tubig para sa pag-alis ng mga matigas na mantsa.
◊ Lapad ng Paghuhugas: Ang lapad ng high-pressure washing ay 2.5 metro.

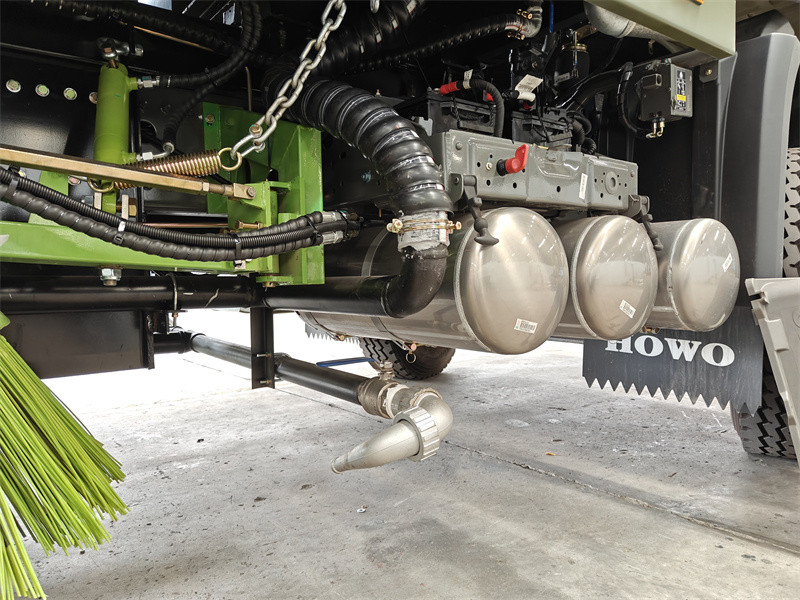

◊ Layout ng Nozzle: Maraming washing nozzle ang naka-install sa harap ng cabin para sa epektibong ground flushing.
• Sistema ng Pagpigil sa Alikabok na May Mababang Presyon:
◊ Mababang-Pressure na Bomba: Hangzhou Weilong 60/90 low-pressure water pump na may flow rate na 60 m³/h. May mga karagdagang hugis-bentilador na nozzle na nakaposisyon sa harap ng mga brush para sa pagsugpo ng alikabok, na pumipigil sa pangalawang polusyon ng alikabok habang ginagamit.

• Sistema ng Pamaypay:
◊ Gumagamit ng Weiye fan, na nagbibigay ng mataas na presyon ng hangin at malawak na daloy ng hangin upang lumikha ng malakas na pagsipsip para sa bibig ng pagsipsip, na tinitiyak ang masusing pagbawi ng dumi. Nilagyan ng self-cleaning function upang awtomatikong alisin ang naipon na alikabok at mga kalat sa loob ng fan, upang mapanatili ang mahusay na operasyon.
◊ May mga nozzle din na nakakabit sa harap ng mga brush, na nagbibigay-daan sa perpektong koordinasyon sa pagitan ng paghuhugas at pagwawalis.
»Ⅳ.Operasyon at Kontrol
Ang sasakyan ay nilagyan ng dalawang sistema ng kontrol sa pagpapatakbo para sa kakayahang umangkop at mahusay na operasyon:

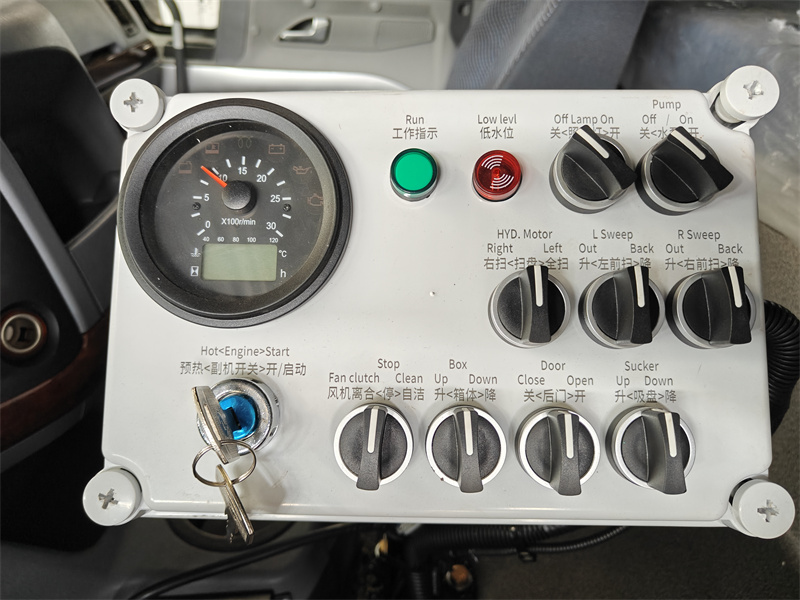

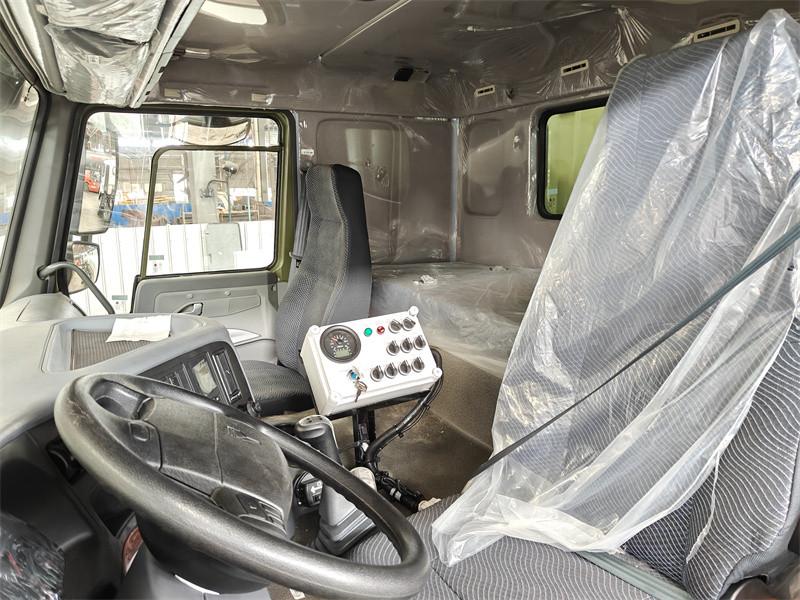

1. Control Panel sa Cab: Pinagsasama ang kontrol at pagpapakita ng lahat ng pangunahing tungkulin, na nagbibigay-daan sa operator na gawin ang karamihan sa mga gawain nang hindi umaalis sa cabin. Kasama ang:
★ Yunit ng Pagpapakita: Tachometer ng auxiliary engine, mga tagapagpahiwatig ng katayuan sa pagpapatakbo, ilaw babala ng mababang antas ng tubig.
★Mga Switch ng Function: Switch ng ilaw, switch ng bomba ng tubig.
★ Mga Kontrol na Knob:

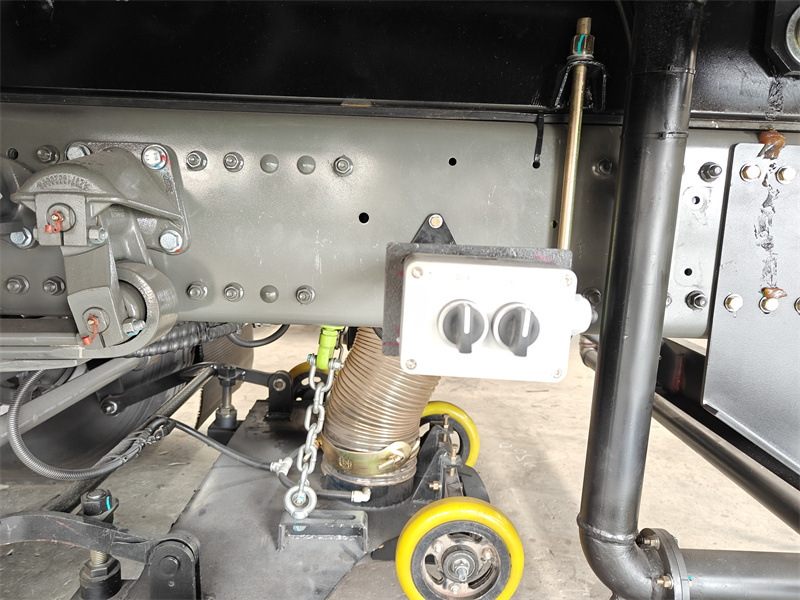

2. Kahon ng Kontrol na Pantulong Malapit sa Bibig ng Pagsipsip:
Dinisenyo para sa maginhawang operasyon, ang pangalawang control box na ito ay may kasamang:
Buton para sa pagbubukas/pagsasara ng pinto sa likuran
