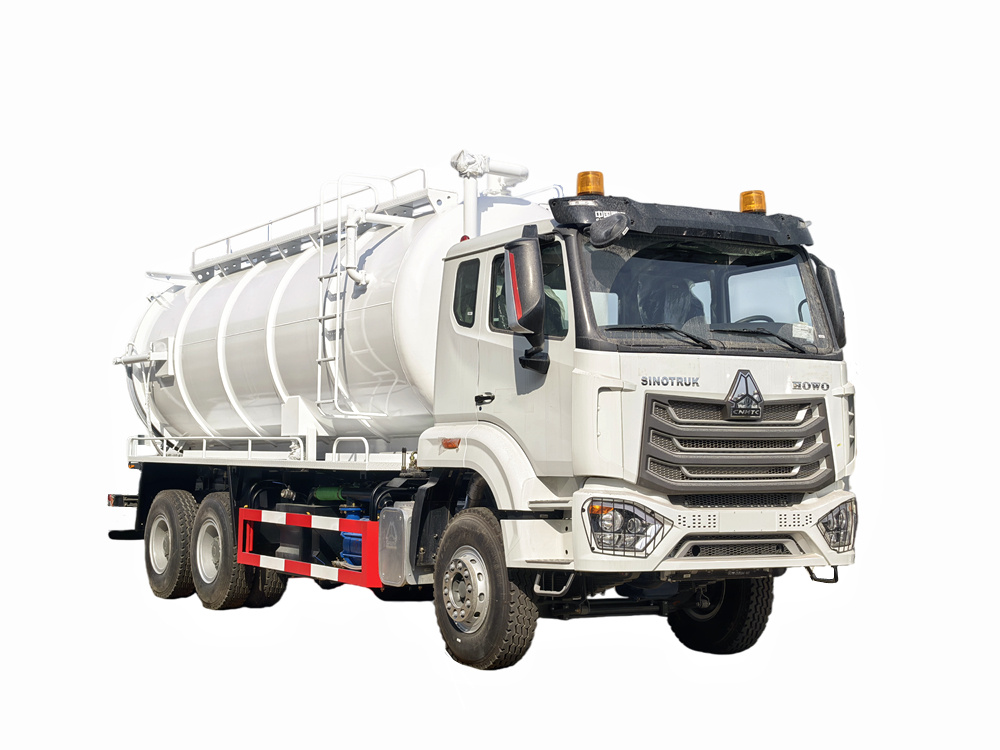

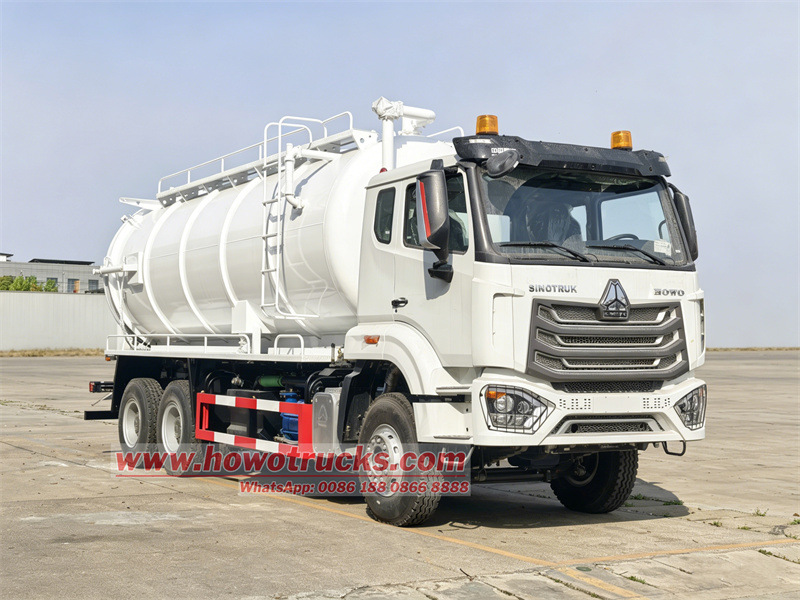

Trak ng paglilinis ng septic tanker ng HOWO NX sa Nigeria
Ang Howo NX 20 cubic meter vacuum truck ay may 4625+1350mm wheelbase, isang Weichai WP12.400E32 engine, isang HW19710 transmission, isang VGD95 front axle, at MCX16ZG dual rear axles. Ang 20 cubic meter vacuum tank ay gawa sa carbon steel at nilagyan ng 2BE-204 water circulation vacuum pump, isang overflow valve, isang hydraulic oil tank, isang hagdan, isang level pipe, at isang tailgate discharge valve. Ang tailgate ay maaaring buksan nang hydraulically, at ang tangke ay maaaring iangat nang hydraulically. Ang driver-side hydraulic control valve ang kumokontrol sa operasyon.
Kapasidad sa pagtatrabaho :
20000 litersUri ng kubin :
Howo NX one and half row cabinSistema ng pagmamaneho :
6x4,LHDWheelbase (mm) :
44625+1350 mmEspesipiko sa makina :
400 HP / WEICHAI WP12.400E32Kahon ng gear :
Sinotruk HW19710 10-speed, manualEhe sa harap (Kg) :
9500Ehe sa likuran (Kg) :

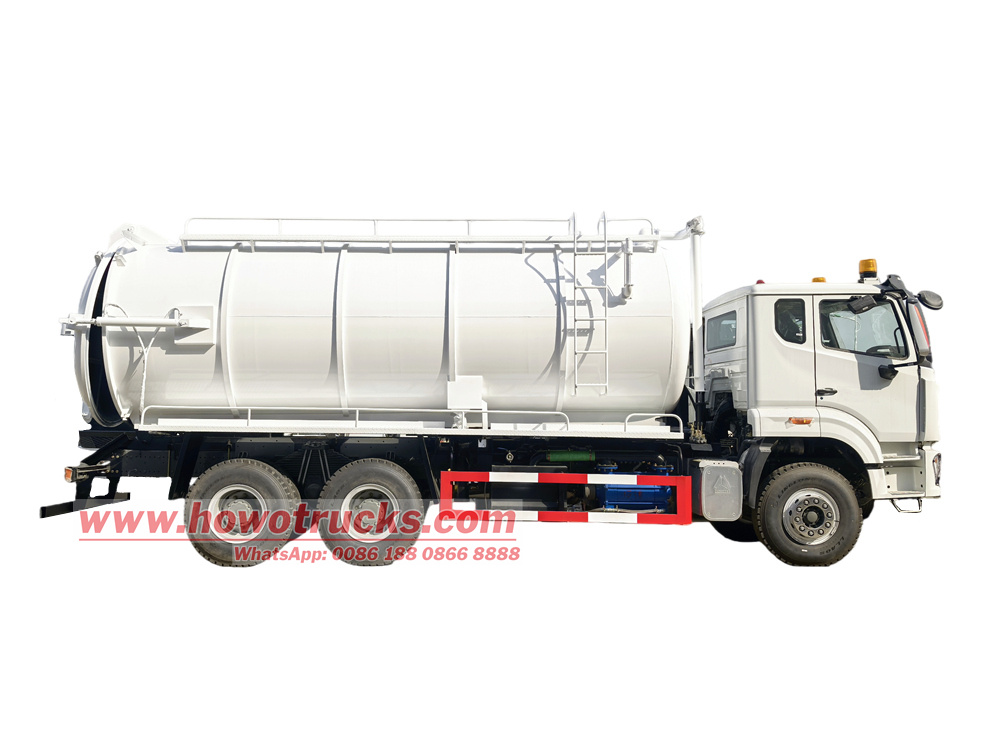

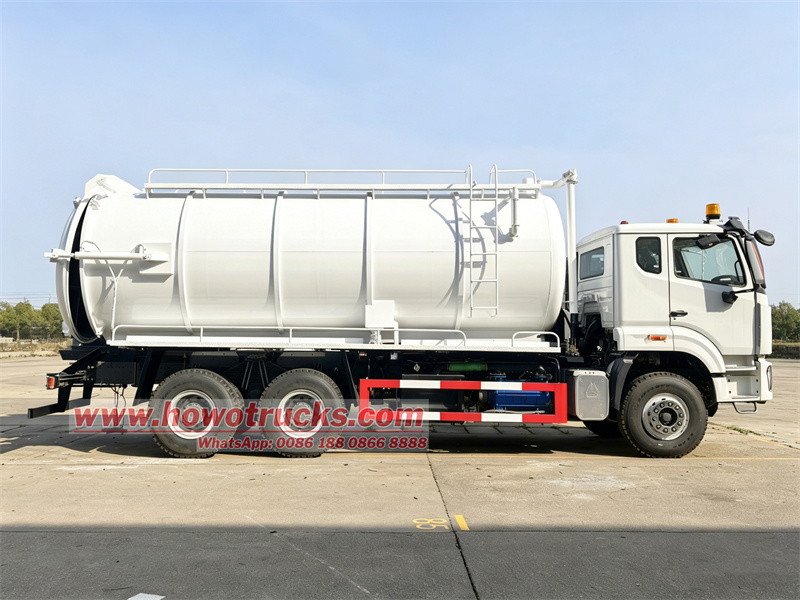

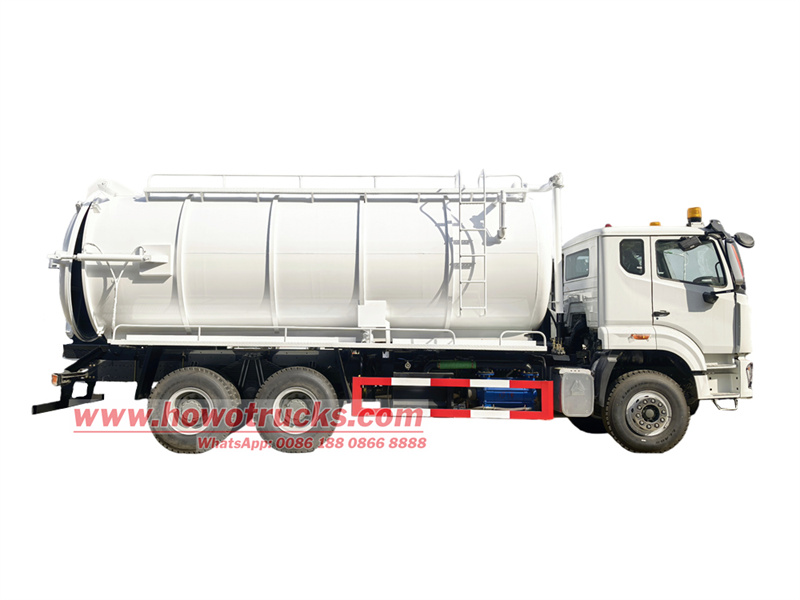

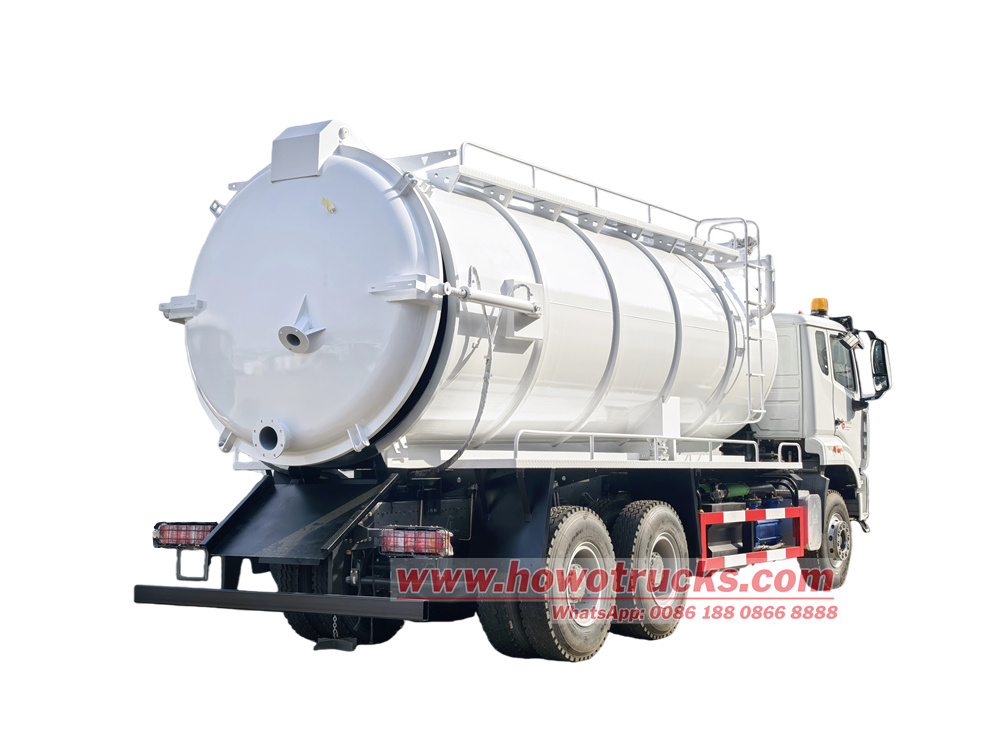

16000*2Ito Trak ng paglilinis ng septic tanker ng HOWO NX sa Nigeria ay isang espesyalisadong sasakyan na idinisenyo para sa mga operasyon ng heavy-duty na pagsipsip ng dumi sa alkantarilya sa Nigeria. Batay sa Sinotruk HOWO NX400 chassis, pinagsasama nito ang isang 20 cubic meter na tangke ng pagsipsip ng dumi sa alkantarilya at isang 2BE-204 na vacuum pump para sa sirkulasyon ng tubig, na nagbibigay-daan sa mahusay na pagsipsip ng dumi sa alkantarilya. Ang trak na ito ay nagtatampok ng mga kakayahan sa self-priming at self-discharging, malaking kapasidad, maginhawang transportasyon, at isang malakas na vacuum pump na may mahabang saklaw ng pagsipsip, na ginagawa itong angkop para sa mga heavy-duty na operasyon tulad ng dredging ng urban pipe network at paglilinis ng septic tank.

◆ Mga Parameter ng Teknolohiya ng Produkto:
| Trak ng pagsipsip ng vacuum ng HOWO NX 6X4 20CBM | |||
| Heneral | Tatak ng Tsasis | HOWO | |

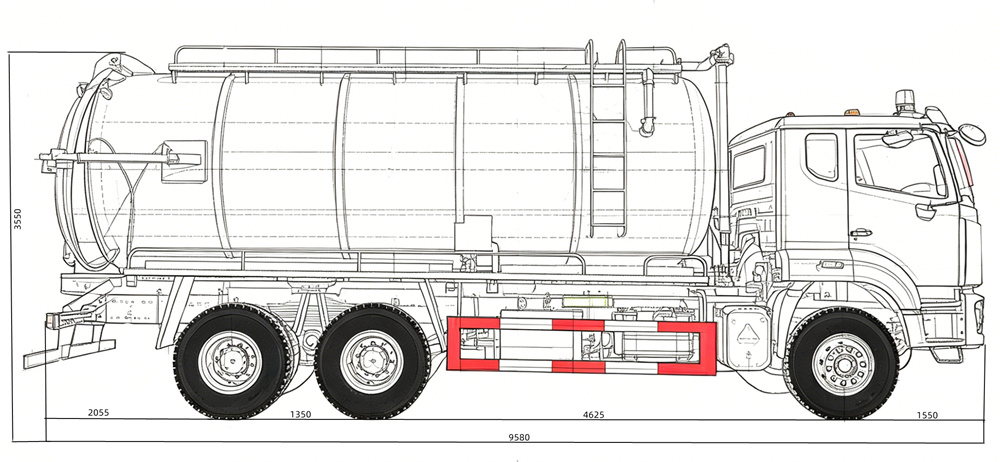

| Pangkalahatang Dimensyon | 9580 x 2550 x 3550 milimetro | ||
| GVW / Timbang sa gilid ng bangketa | 25000 kilo / 12850 kilo | ||
| Ehe sa harap | VGD95 ehe sa harap (tambol) | ||
| Ehe ng pagmamaneho | MCX16ZG dalawahang ehe sa likuran (drum), gear ratio 4.803 | ||
| Makina | Uri ng Panggatong | Diesel, 6 mga silindro na nasa linya, 4-stroke | |
| Modelo | WP12.400E32 | ||
| Kapangyarihan | 400 HP / 294kW | ||
| Na-rate na bilis | 2100rpm | ||
| Pinakamataas na bilis ng metalikang kuwintas | 1200-1500rpm | ||
| Paglipat | 11.596L | ||
| Pamantayan sa Emisyon | Euro 3 | ||
| Tsasis | Uri ng Drive | 4x2, kaliwa manu-manong pagmamaneho | |
| Paghawa | HW19710,10F&2R, manwal | ||
| Wheelbase | 4625+1350mm | ||
| Bilang ng ehe | 2 | ||
| Espesipikasyon ng Gulong | 315/80R22.5, 11 piraso (kasama ang isang ekstrang gulong) Pagpipilian: 12.00R20, 295/80R22.5, 12R22.5 | ||
| Istrukturang Superistruktura | Tangke | Kapasidad ng Tangke | 20000 litro |
| Materyal ng Tangke | 6mm carbon steel na may antiseptikong paggamot | ||
| Anggulo ng pag-angat ng tangke | ≥45° | ||
| Bomba ng Vacuum | Vacuum Bomba | 2BE-204 na bomba ng sirkulasyon ng tubig | |
| Pinakamahusay na vacuum | 3300Pa | ||
| Bilis ng pagbomba | 21m³/min | ||
| Bilis | 980r/min | ||
| Kapangyarihan | 37kW | ||
| Maaaring buksan nang haydroliko ang pinto sa likuran para sa kumpletong paglabas ng mga solidong bagay. | |||
| Lahat ng karaniwang aksesorya: manhole, tool kit, manwal na Ingles..... | |||

◆ Tsasis:
| Aytem | Konpigurasyon |
| Wheelbase | 4600+1350mm |
| Makina | Weichai WP12.400E32 • Pag-aalis: 11.596L • Lakas: 294kW (400hp) • Pamantayan sa Emisyon: Euro III |
| Paghawa | Sinotruk HW19710 • Uri: Manwal, 10 pasulong na gear + 2 pabalik na gear • Mga Katangian: Pangunahing gearbox na may dalawahang intermediate shaft, auxiliary gearbox na may mga planetary gear, at overdrive gear |
| Ehe sa Harap | VGD95 I-beam na uri ng kamao na ehe sa harap • Na-rate na karga: 9.5 tonelada |
| Mga Ehe sa Likod | MCX16ZG single-stage reduction dual rear axles • Rated load: 2 x 16 tonelada (kabuuang 32 tonelada) |
| Mga Gulong | 315/80R22.5 |
| Kubin | Howo NX isa't kalahating kabin, may air conditioning, power windows, at central locking |
◆ Sistema ng Pagsipsip ng Alkantarilya sa Itaas na Istruktura:
1. Dami ng Tangke: 20 metro kubiko, elliptical na istraktura ng tangke na may mababang sentro ng grabidad at matatag na operasyon.
2. Materyal ng Tangke: Mataas na kalidad na carbon steel, 6mm ang kapal, may mga panloob na baffle, lumalaban sa kalawang at pagkasira, at matibay ang pagkaka-weld sa kabuuan.

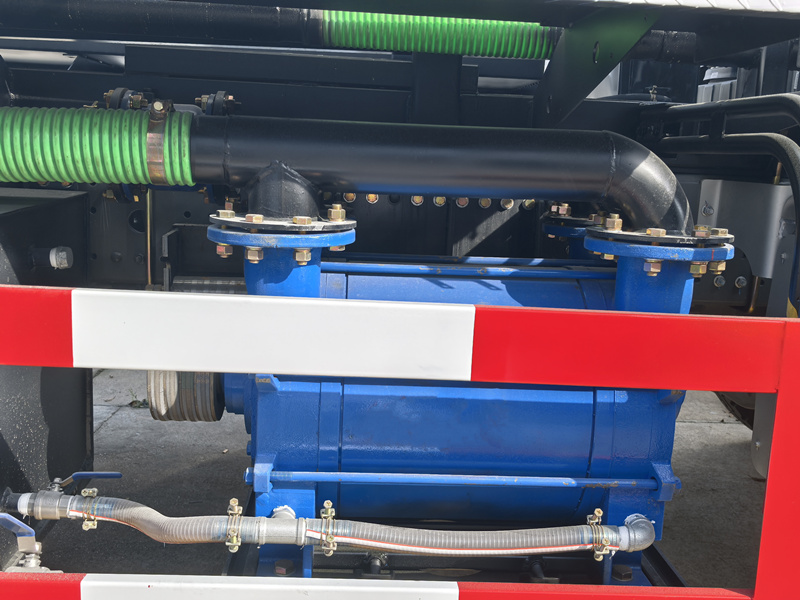

3. Bomba ng Vacuum: 2BE-204 na vacuum pump para sa sirkulasyon ng tubig, bilis ng pagsipsip 21m³/min, mataas na antas ng vacuum, at malakas na kakayahang mag-self-priming.

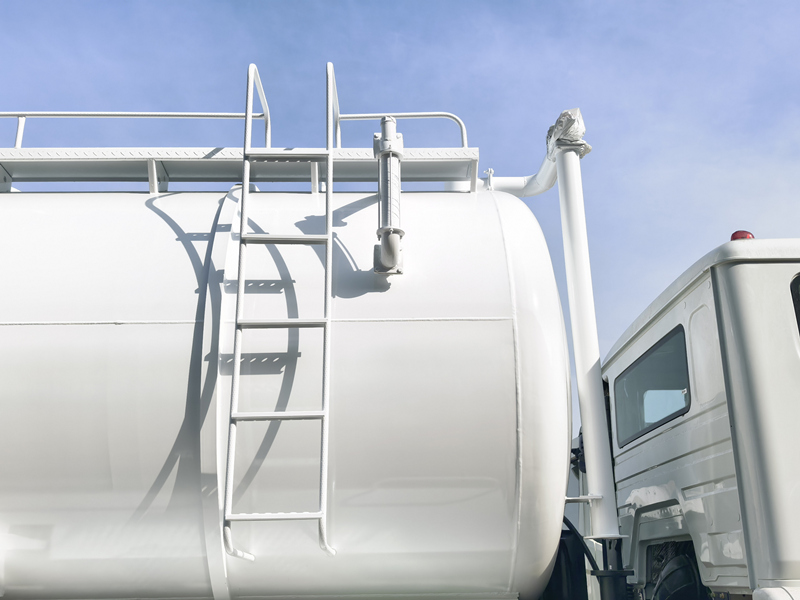

4. Proteksyon sa Kaligtasan: Nilagyan ng anti-overflow valve upang maiwasan ang backflow ng media at pinsala sa vacuum pump, na tinitiyak ang kaligtasan ng kagamitan.

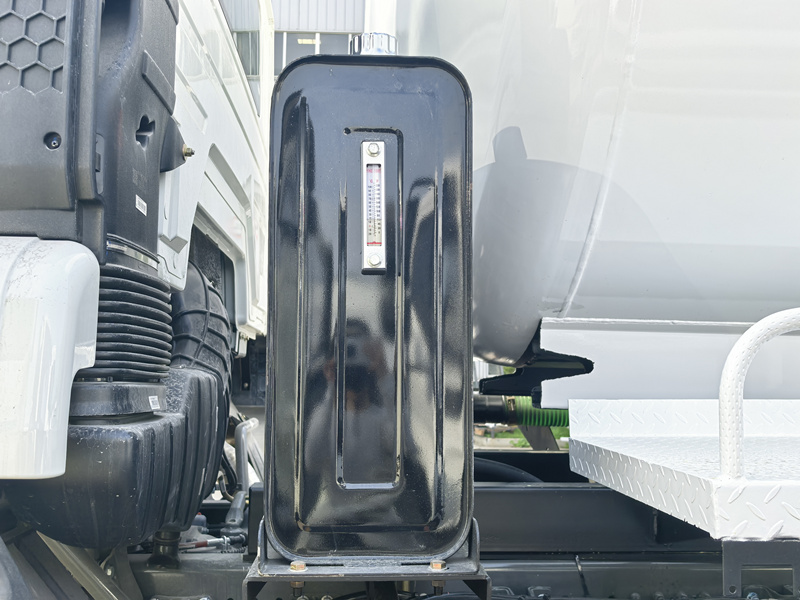

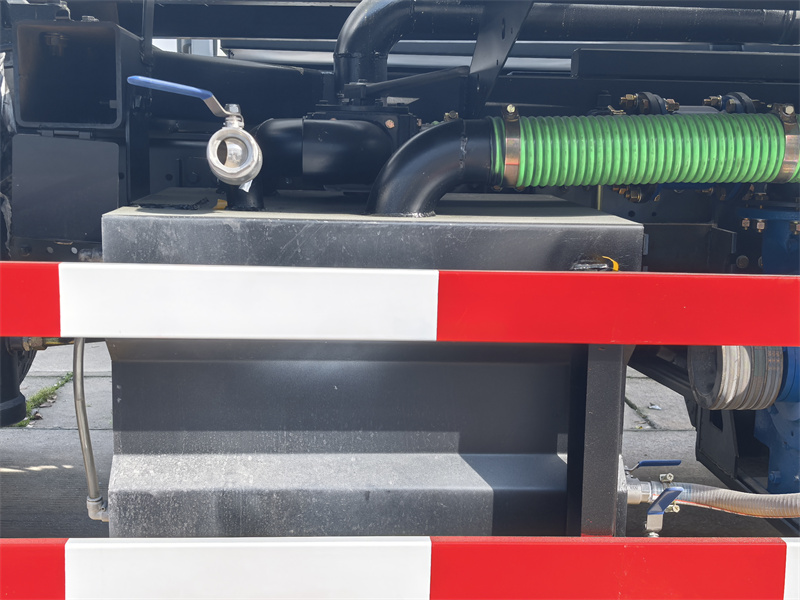

5. Mga Pantulong na Bahagi: Pinagsamang water-gas separator, oil-gas separator, hydraulic oil tank, hagdan sa kanang bahagi, tank top guardrail, transparent liquid level pipe (real-time na pagsubaybay sa antas ng likido ng tangke), tailgate discharge valve, at suction hose.

◆ Mga Tungkulin ng Operasyong Haydroliko:

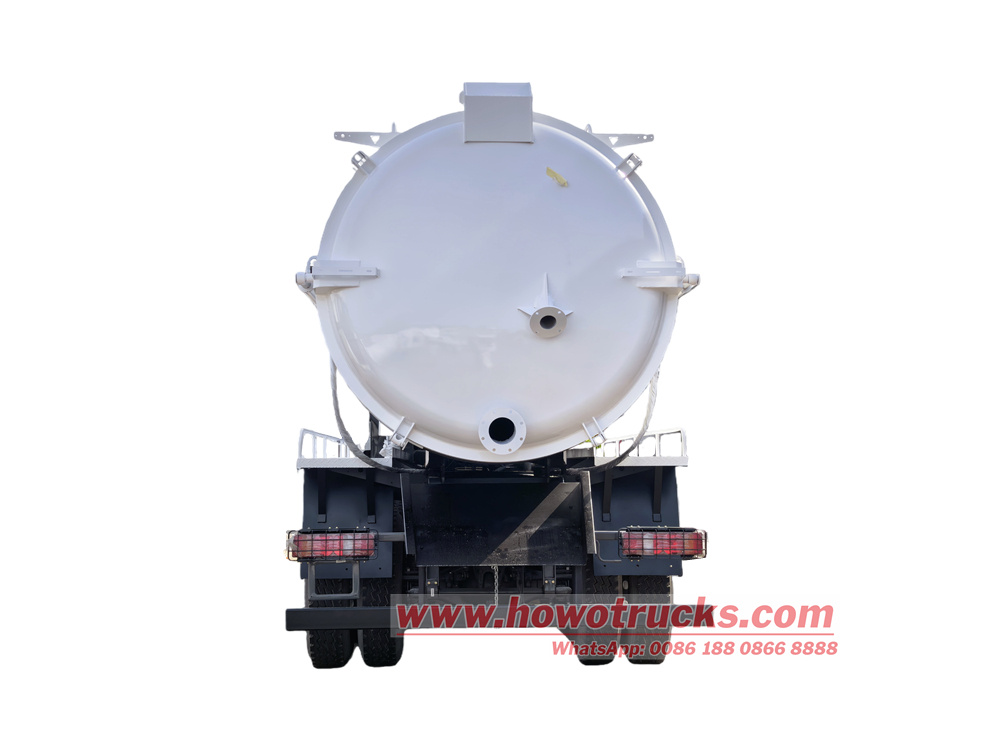

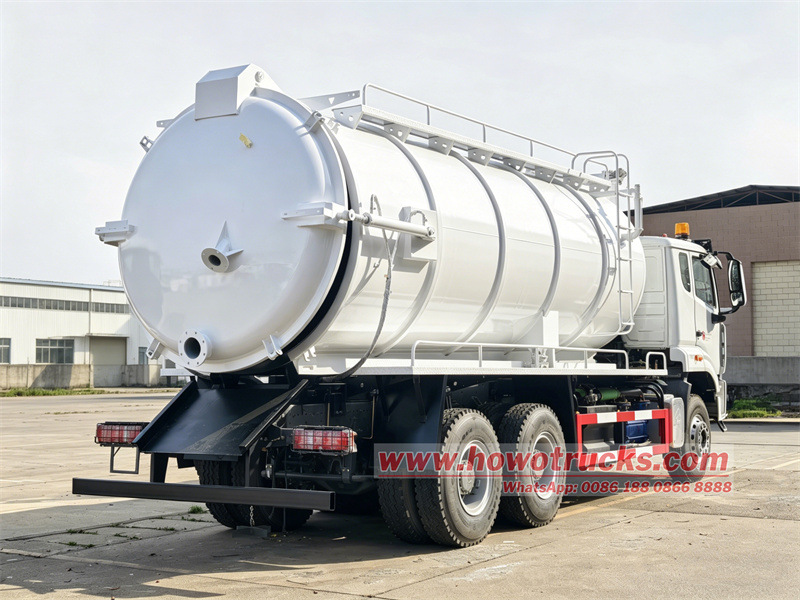

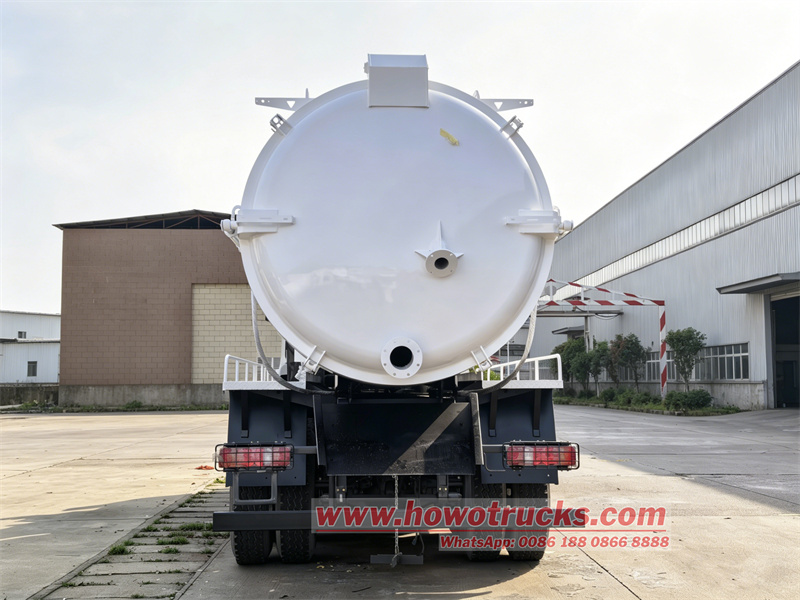

• Tailgate: Haydroliko na pagla-lock + haydroliko na pagbubukas, maaasahang pagbubuklod, maayos na pag-unload
• Tangke: Pag-angat at pagtagilid gamit ang haydroliko, sapat na anggulo ng pagtagilid, masinsinan at walang nalalabi na paagusan

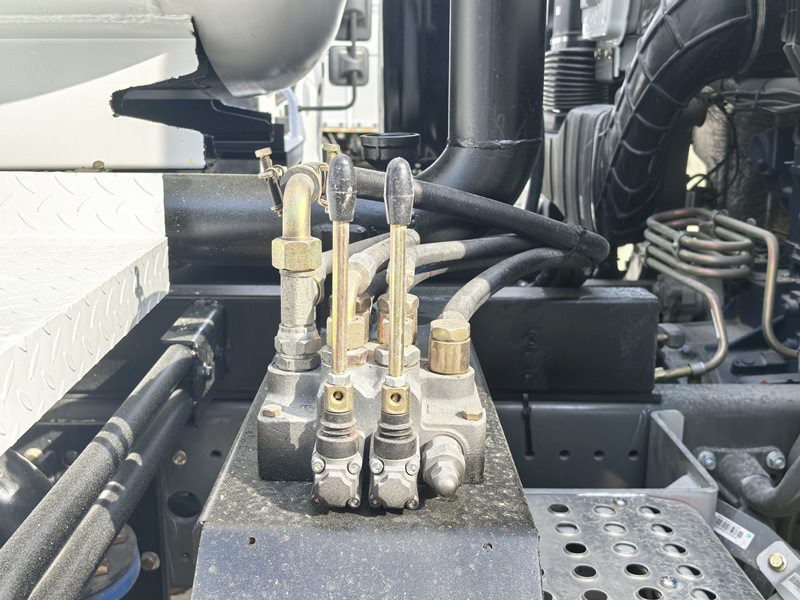

• Paraan ng Operasyon: Hydraulic control valve sa gilid ng driver, kontrol para sa isang tao, madaling maunawaan, ligtas at mahusay na operasyon

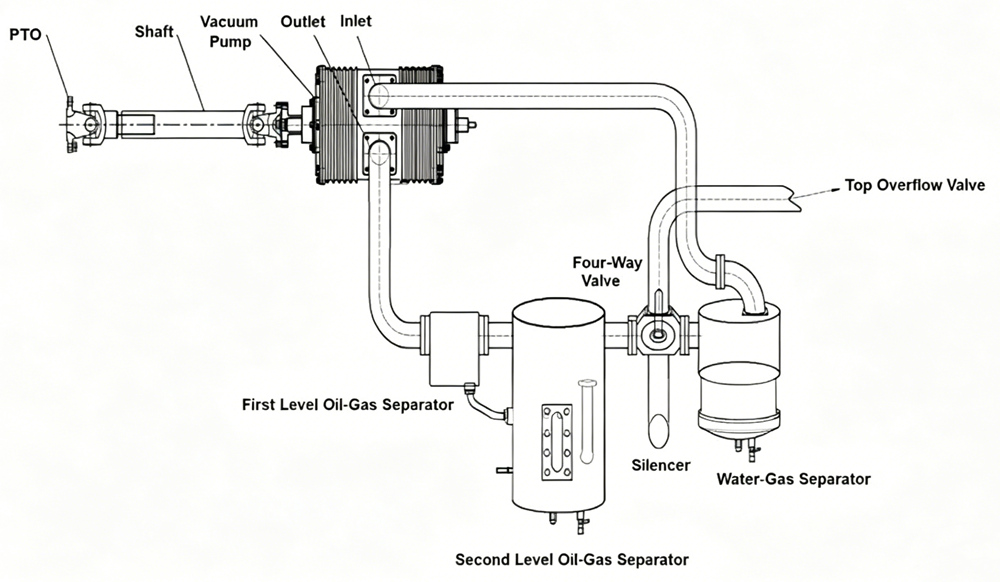

Ang pangunahing prinsipyo ng pagpapatakbo ng isang vacuum truck ay batay sa prinsipyo ng vacuum negative pressure, gamit ang pagkakaiba ng presyon upang makamit ang pagsipsip at paglabas ng basura. Sa buong proseso, ang pagsipsip at paglabas ay parehong nakasalalay sa pagbubuklod ng tangke.
1. Proseso ng Pagsipsip: Ang makina ng sasakyan ay nagpapaandar ng vacuum pump sa mataas na bilis sa pamamagitan ng power take-off (PTO), na pilit na kumukuha ng hangin mula sa selyadong tangke, na lumilikha ng negatibong presyon sa pamamagitan ng pagpapababa ng panloob na presyon ng hangin kumpara sa presyon ng atmospera. Sa ilalim ng presyon ng atmospera, ang dumi ay napipilitang pumasok sa tangke sa pamamagitan ng suction pipe.
2. Proseso ng Paglabas: Pagkatapos ng operasyon, binabago ang direksyon ng daloy ng hangin sa pamamagitan ng pagpapatakbo ng four-way reversing valve. Una, itinataas ang tangke at bumubukas ang tailgate, na nagpapahintulot sa hangin mula sa labas na pumasok at maglabas ng vacuum, na nagiging sanhi ng pagdaloy palabas ng dumi sa pamamagitan ng grabidad. Pangalawa, ang naka-compress na hangin ay ini-inject sa tangke upang lumikha ng presyon na mas mataas kaysa sa presyon ng atmospera, na nagpi-pressurize at naglalabas ng dumi.
◆ Mga Aplikasyon sa Nigeria:
1. Sanitasyon ng Munisipyo: Ginagamit para sa paglilinis ng mga lumang tubo, septic tank, at imburnal sa Lagos, at pagpapabuti ng sanitasyon sa lungsod.
2. Paggamot ng Basura sa Industriya: Angkop para sa wastewater at putik na nalilikha ng mga lokal na pabrika, na nakakatugon sa mga pangangailangan sa transportasyon na hindi nakakapinsala sa kapaligiran.
3. Paghahatid ng Slurry sa Lugar ng Konstruksyon: Ginagamit sa mga lugar ng pagmimina at malalaking lugar ng konstruksyon para sa pagbomba ng naipon na tubig mula sa mga hukay ng pundasyon at paglilinis ng putik sa pagbabarena at basurang industriyal.
