The bago 4 ehe 6000CBM tipper trailer ng katawan ay gawa sa materyal na Q370R, na may disenyong presyon na 1.61 MPa at kapal ng plato na 12-16 mm. Nilagyan ng HYVA hydraulic system at pressure gauge, tinitiyak nito ang kaligtasan habang ginagamit.Ang mga katangiang tulad ng tulay ng BPW, mga JOST kingpin, at mga JOST outrigger ay nakakatugon sa mga pangangailangan sa transportasyon sa magkakaibang kapaligiran at kondisyon ng kalsada.

Sa pamamagitan ng mahusay na disenyo at paggamit ng mga de-kalidad na materyales, nakamit ng CS Trucks Group ang buhay ng pagkahapo na higit pa sa karaniwan sa industriya. Ang frame ay nag-aalok ng matibay na resistensya sa torsional deformation sa ilalim ng malupit na kondisyon ng kalsada, habang ang katawan ay nag-aalok ng mahusay na impact at wear resistance, na pangunahing tumutugon sa mga hamon sa industriya tulad ng pagbibitak ng beam at floor wear. Ang mabibigat na dumper trailer na ito ay may kakayahang humawak ng mataas na intensidad at patuloy na mga operasyon, tulad ng mga nasa malalaking minahan at mga pangunahing proyekto sa imprastraktura. Tinitiyak ng eksaktong tugmang sistema ng pagbubuhat nito ang malakas, matatag, at mabilis na pagbubuhat, habang tinitiyak din ang malinis at masusing pagdiskarga, na inaalis ang pangangailangan para sa paulit-ulit na operasyon ng mga operator.

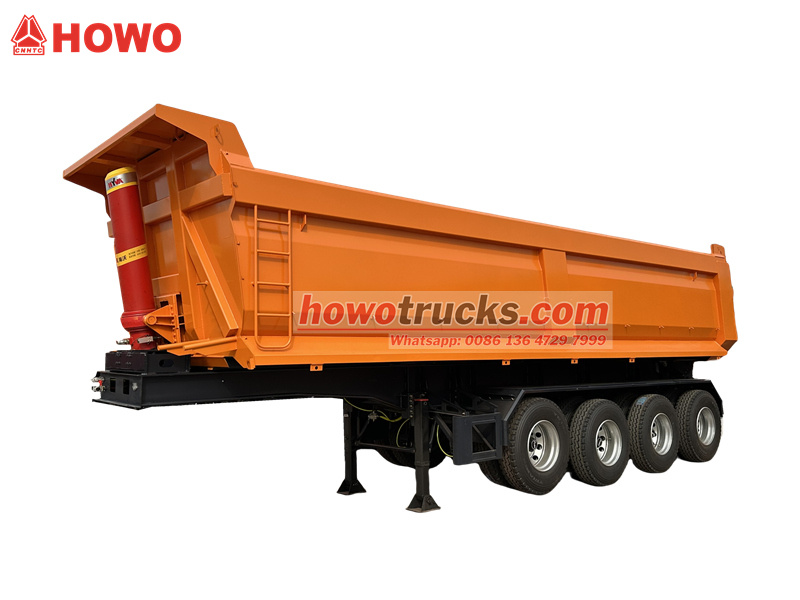

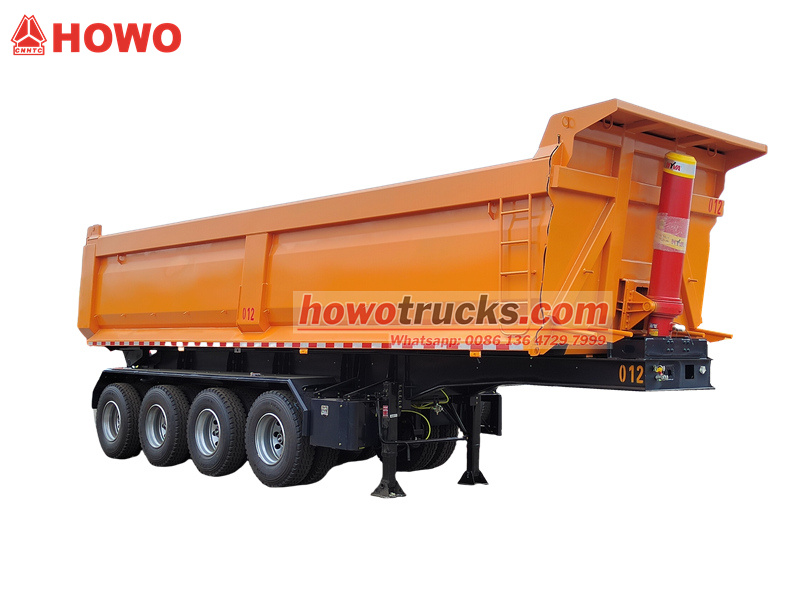

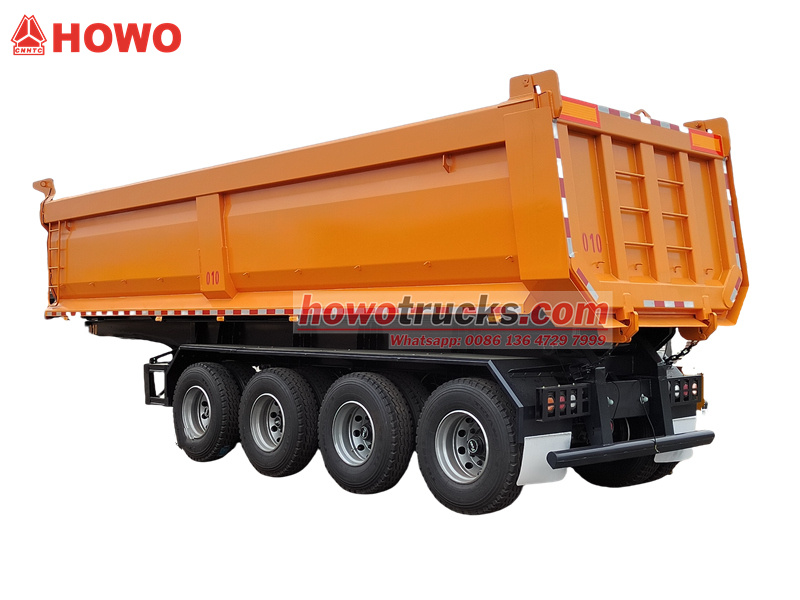

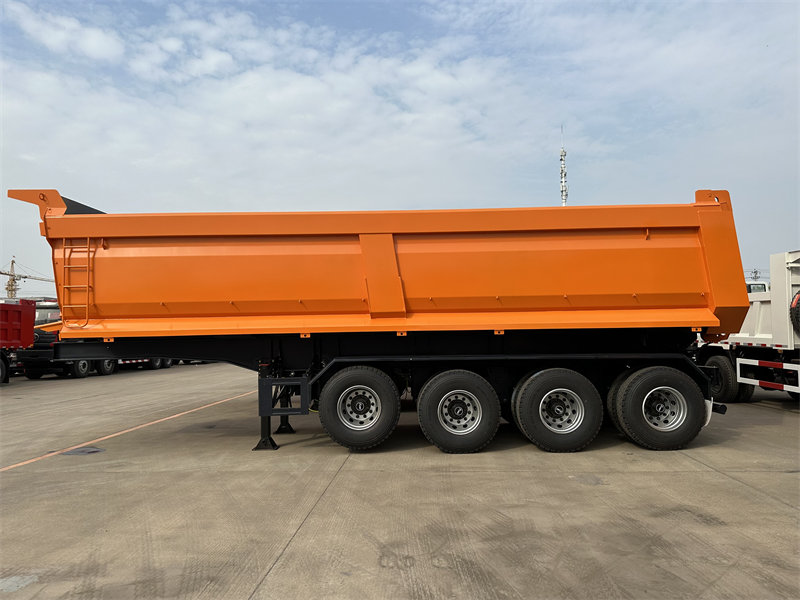

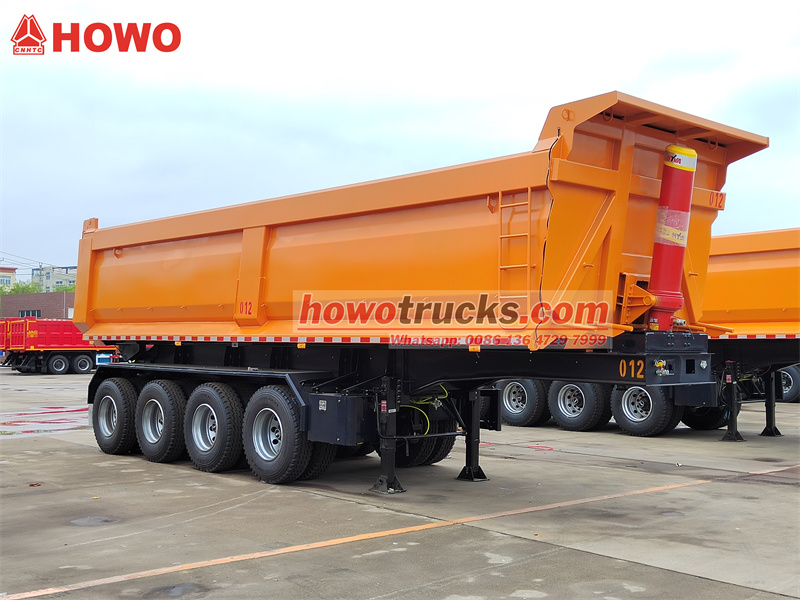

*Bagong 4-axle na 60 toneladang tipper body trailer*

Ang aming pabrika ay propesyonal na tagagawa sa lugar ng trak,
garantisado ang lahat ng produktong bago at de-kalidad.

Kahulugan at Panimula ng Produkto «««

Mga Tampok:

1.Presyon sa pagdidisenyo: 1.61MPa, bakal na lumalaban sa pagkasira at mataas ang lakas na NM400/500

2.Ang iba't ibang uri ng katawan ng tipperay sinaliksik at ginawa gamit ang disenyo ng stress analysis at may malinaw na bentahe ng malaking kapasidad. Magaan at mataas na kahusayan.

3.Mahigpit naming sinusuri ang kalidad ng produkto, tinitiyak na ang uri ng welding seam na A at B ay pumasa sa pagsusuri ng antas ng dalawang radyo.pagsusulit sa grapiko, ang uri ng C at D ng welding seam ay pumasa sa pagsusulit ng antas ng isang radyopagsusulit na grapiko.

4.May mga lokal o imported na aksesorya sa kaligtasan na may mataas na kalidad, kumpleto ang pagtutugma nito.

5.Ang anti-corrosion coating ng LPG tanker ay gumagamit ng mga sumusunod na proseso, sandblast, spray painting, purging at iba pa.





Parameter ng Produkto Para sa Mabigat na 60 tonelada Katawan ng Dumper Trailer « « «

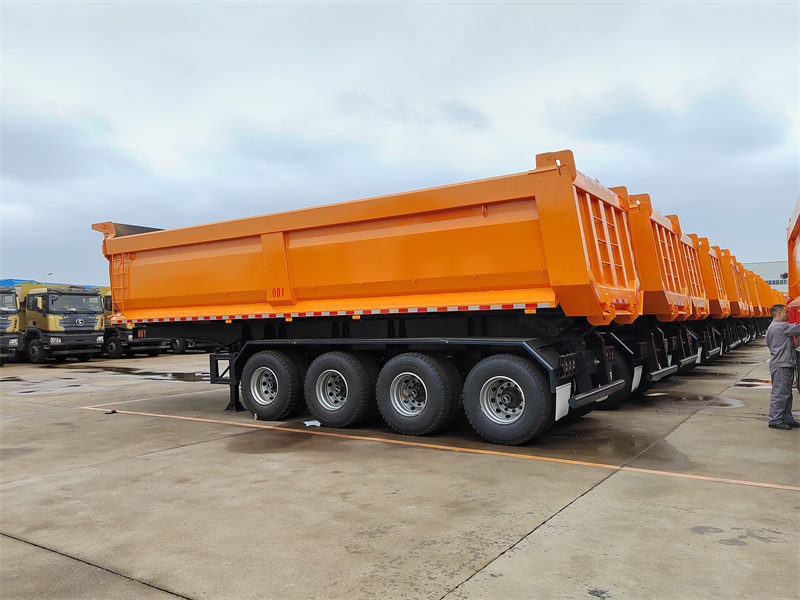

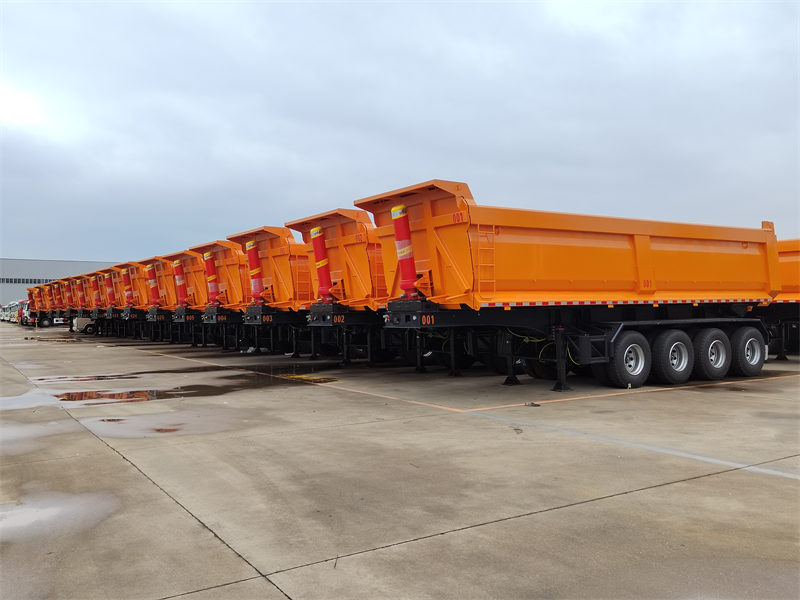

Malakas na Tungkulin 4Mga Axle Tipper Semi Trailer
Kapasidad	60000 CBM
Pangkalahatang Dimensyon (L * W * H) (mm)	10500*2550* 3650milimetro
Tinatayang Timbang ng Tare (kg)	10000 kg
Kargamento (kg)	60000 kg
Kabuuang Timbang (kg)	33000 kg
Wheelbase (mm)	6720+1320+1320
Katawan ng Dumper
Ari-arian ng Fluid	Madaling magliyab
Temperatura ng Disenyo (ºC)	50ºC
Presyon ng Disenyo (MPa)	1.61
Allowance sa Kaagnasan (mm)	1
Salik ng Pagsanib ng Hinang	1
Mga Pangunahing Materyales ng Presyon ng Bearing	Katawan ng tipper: Q345,12mm,
	Plato ng dulo: Q345R, 12mm
	Palapag:Nm450, bakal na hindi tinatablan ng pagkasira
Pagtuklas ng Kapintasan	100% Pagtukoy ng depekto
Presyon ng Pagsubok (MPa)	1.61
Inspeksyon ng Magnaflux	Ituon ang lugar ng hinang na hindi kayang masakop ng pagtuklas ng depekto

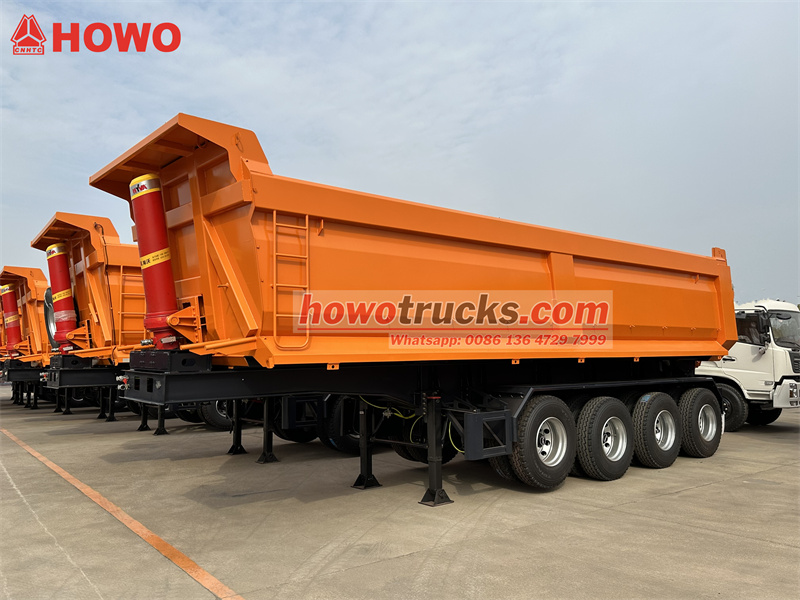

Haydroliko na Jack	Kumpletong set ng sistemang haydroliko ng HYVA

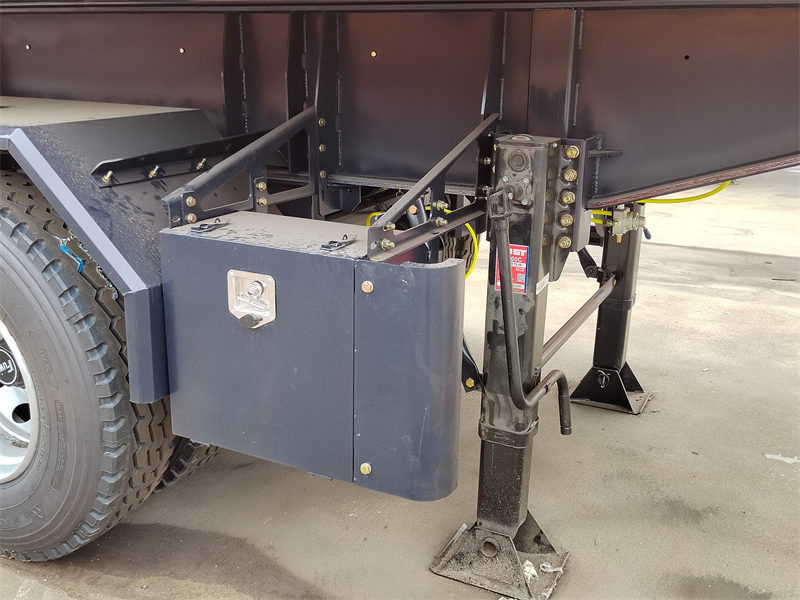

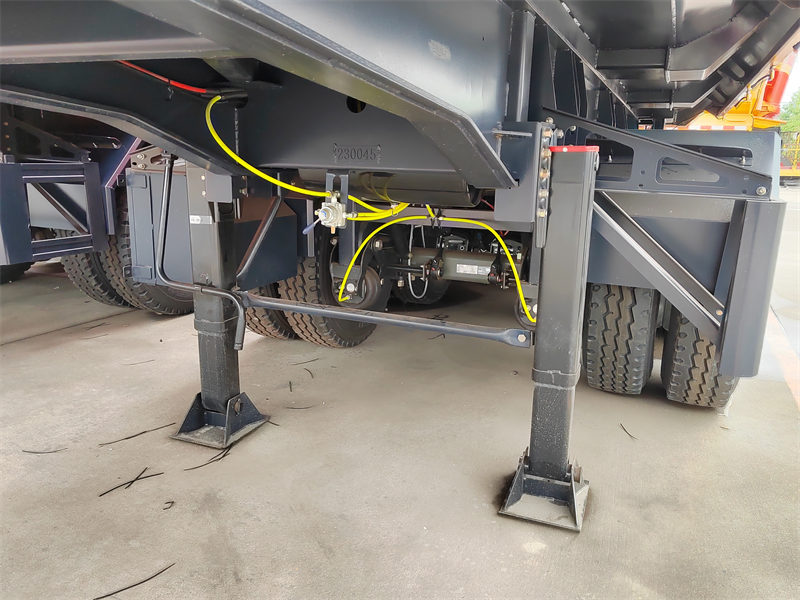

Paa ng paglapag	JOST 28T

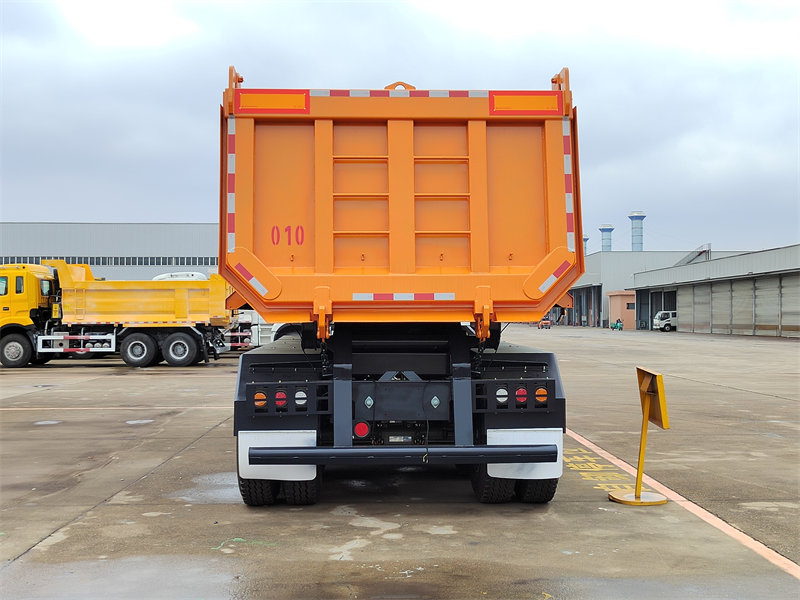

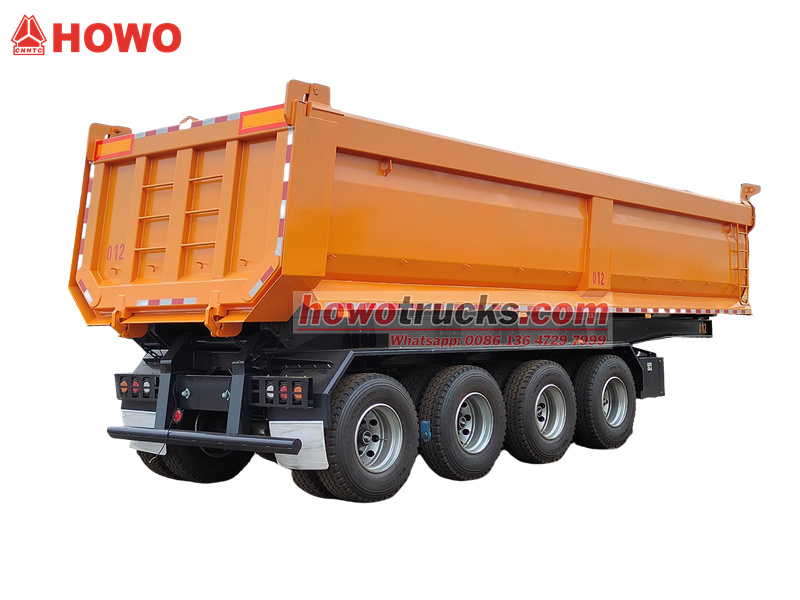

Tailgate	Isang pirasong tailgate na may pang-itaas na artikulasyon, sistema ng safety lock
Mga preno	Sistema ng preno na may dalawang linya na niyumatikong disenyo, WABCO Emergency Relay Valve; T30/30 air chamber; preno para sa paradahan
Mga Ilaw at Reflector	Ilaw sa likuran, reflector sa likuran, ilaw na nagpapahiwatig ng pagliko, reflector sa gilid, fog lamp, ilaw sa plaka ng numero
Mga kable	24V, 6 na linya
Konektor ng Hangin/Elektrisidad	Konektor ng hangin na pamantayan ng ISO, 24V 7 pin plug saksakan

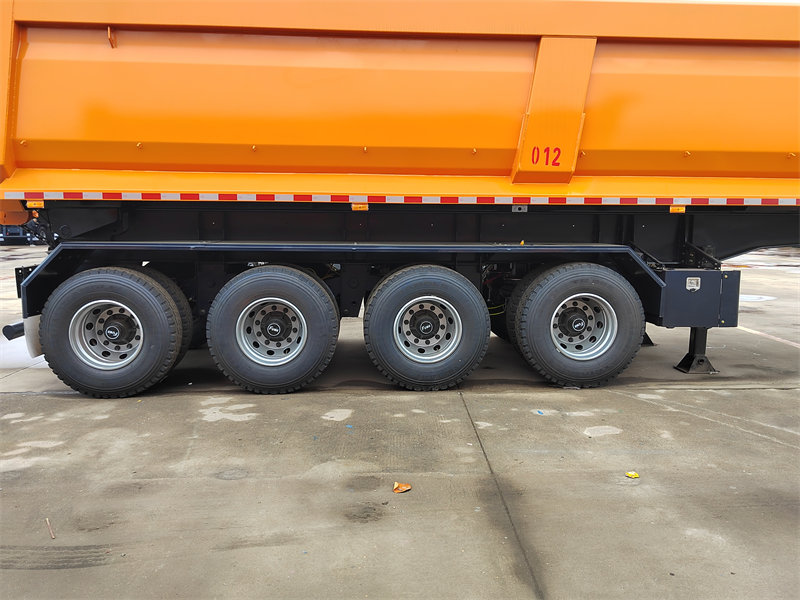

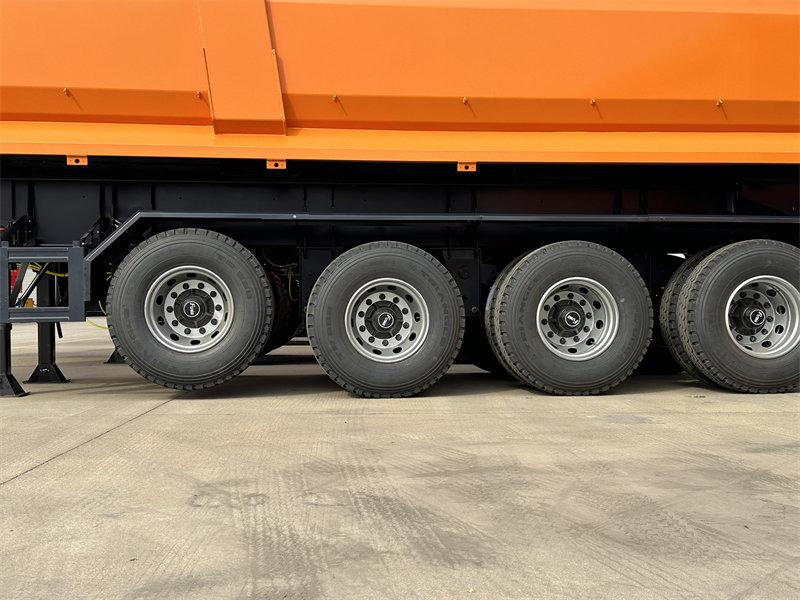

Mga Ehe	4*14T BPW
Gulong	12R22.5 Tubeless na gulong, 8 na may isang ekstrang gulong
Suspensyon	Amerikanong mekanikal na suspensyon na may pag-angat ng ehe sa harap
Pagpipinta	1 patong ng anticorrosive prime, dalawang patong ng huling pintura





----- Materyal ng Katawan:Carbon steel, hindi kinakalawang na asero, haluang metal na aluminyo

-----Ehe:  Mga tulay ng BPW, mga pin ng traksyon ng JOST, mga binti ng JOST at iba pang mga konpigurasyon

-----Opsyonal:Telescopic boom, grab boom, tarpaulin cargo box, customized na kapal at taas ng kahon ayon sa pangangailangan, at remote operation control box.



Pangunahing Bentahe ngMalakas na 4 na Axle 60000CBM Dumper Trailer « « «



1. Tumpak na Pagkalkula at Simulasyon Pagbibigay-priyoridad



♦ Pagsusuri ng Dinamika ng Pagkarga:

∴ Gumagamit ang Chusheng Group ng Finite Element Analysis (FEA) software upang magsagawa ng static, dynamic, at fatigue analysis ng istruktura ng sasakyan.

∴ Ang pagsusuring ito ay nakatuon sa mga front impact load (ang epekto ng materyal sa front plate habang nagdidiskarga), pagbubuhat ng mga torsional load (torsional deformation ng frame kapag nakataas ang silindro), at mga punto ng konsentrasyon ng stress sa mekanismo ng pagla-lock ng pinto sa likuran.







♦Disenyo ng Pagtutugma ng Sistema ng Pag-angat:

∴Ang konpigurasyon ng front lift ay perpektong tumutugma sa lakas ng frame ng sasakyan at mga kalkulasyon ng center of gravity.

∴Ang mga tumpak na kalkulasyon ng anggulo ng pag-angat, stroke ng silindro, at puwersa ng pag-angat ay nagsisiguro ng malinis, maayos na pagdiskarga, at isang maayos at walang panginginig na proseso.



∴ Ang layout ng mga tubo ng hydraulic system ay in-optimize upang maiwasan ang interference at pagkasira.



♦ Pagbabalanse ng Magaan at Lakas:

∴ Isinasagawa ang topological optimization upang mabawasan ang bigat sa mga hindi kritikal na lugar (gamit ang mga variable-section beam at mga hollowed-out subframe).

∴ Ang mga pangunahing lugar na may stress (mga beam web, mga lifting lug, at mga koneksyon ng suspensyon) ay lokal na pinatibay.

∴ Sa pamamagitan ng siyentipikong disenyo ng istruktura, ang de-kalidad na bakal ay makatwirang ipinamamahagi upang mapabuti ang lakas at kahusayan.



2.Pagpili ng mga Materyales at Bahaging Mataas ang Kalidad



♦ Bakal na Balangkas:

∴ Ang pangunahing katawan ay gagawing gawa sa mataas-ang-lakas at hindi tinatablan ng pagkasira na bakal na HG700 o mas mataas pa.

Ang mataas na yield strength nito ay nagbibigay-daan para sa epektibong pagbawas sa kapal ng plate para sa parehong karga, na nakakamit ng magaan na pagganap.

Dapat din itong magtaglay ng mahusay na resistensya sa pagkapagod at tibay sa mababang temperatura.

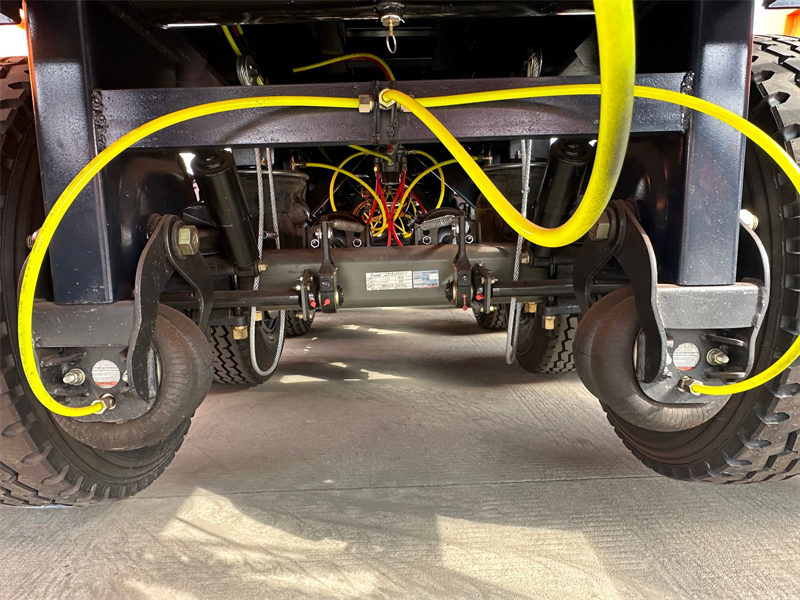

♦ Sistema ng Suspensyon:

∴ 4 ehe dumper Ang mga trailer ay nangangailangan ng napakataas na kakayahang mapasa at kalidad ng pagsakay.

∴ Gumagamit ang Chusheng Group ng mga kagalang-galang na tatak ng mga heavy-duty parabolic leaf spring o air suspension system.

∴ Napakahalaga ng materyal at proseso ng paggamot sa init ng balance shaft assembly; dapat itong makatiis sa pagtama at pagkasira na dulot ng pangmatagalang turbulence.



♦ Sistemang Haydroliko ng Pag-angat:

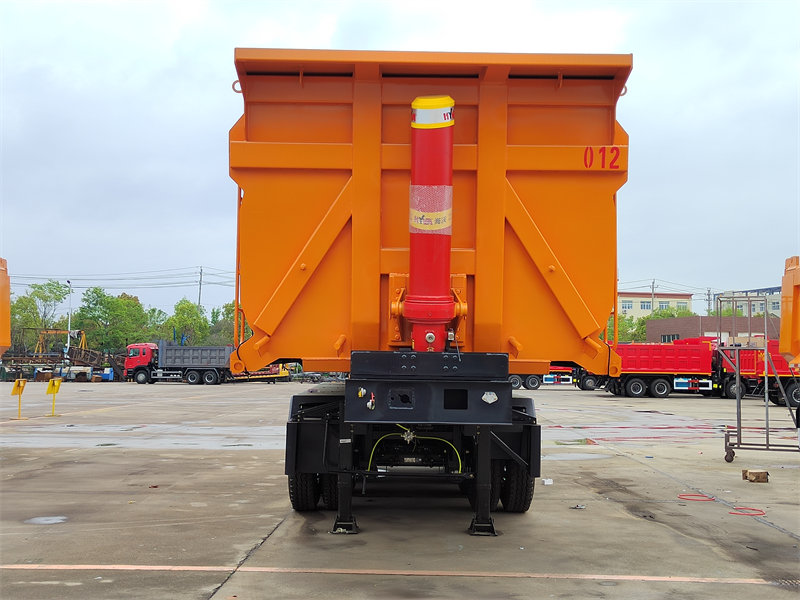

∴ Ang front lift cylinder ay dapat gumamit ng mga high-strength alloy steel cylinder at piston rod, kasama ang maaasahang teknolohiya sa pagbubuklod.

∴ Ang hydraulic pump ay manggagaling sa isang nangungunang lokal na tatak, na may lubos na pinagsamang valve block upang mabawasan ang panganib ng pagtagas ng langis.



♦ Materyal ng Katawan:

∴ Ang materyal na napili ay depende sa uri ng materyal na dinadala (uling, buhangin, graba, o mineral).

∴ Kung ang high-strength wear-resistant steel na NM400/500 ang gagamitin para sa mga plato sa ilalim at harap, maaaring gamitin ang mas mababang uri ngunit mas ductile na bakal para sa mga plato sa gilid.

∴ Ang mga piraso ng pagkasira sa plato ay dapat na estratehikong nakaayos upang epektibong gabayan ang daloy ng materyal at mabawasan ang resistensya.
