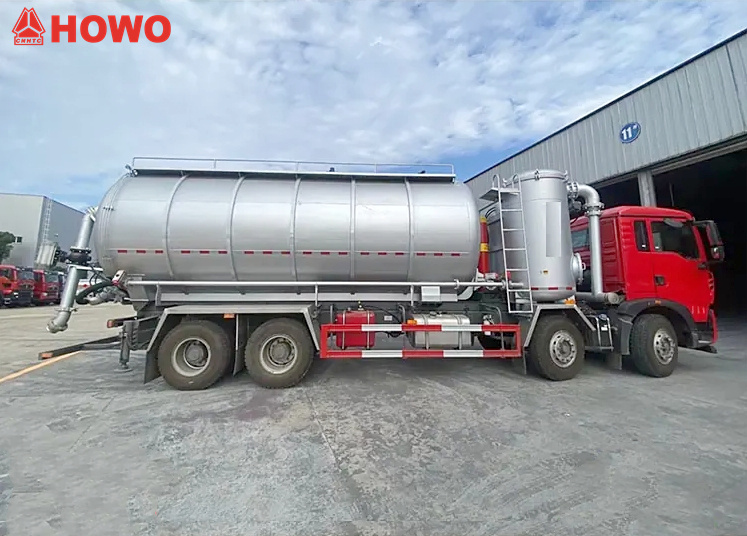

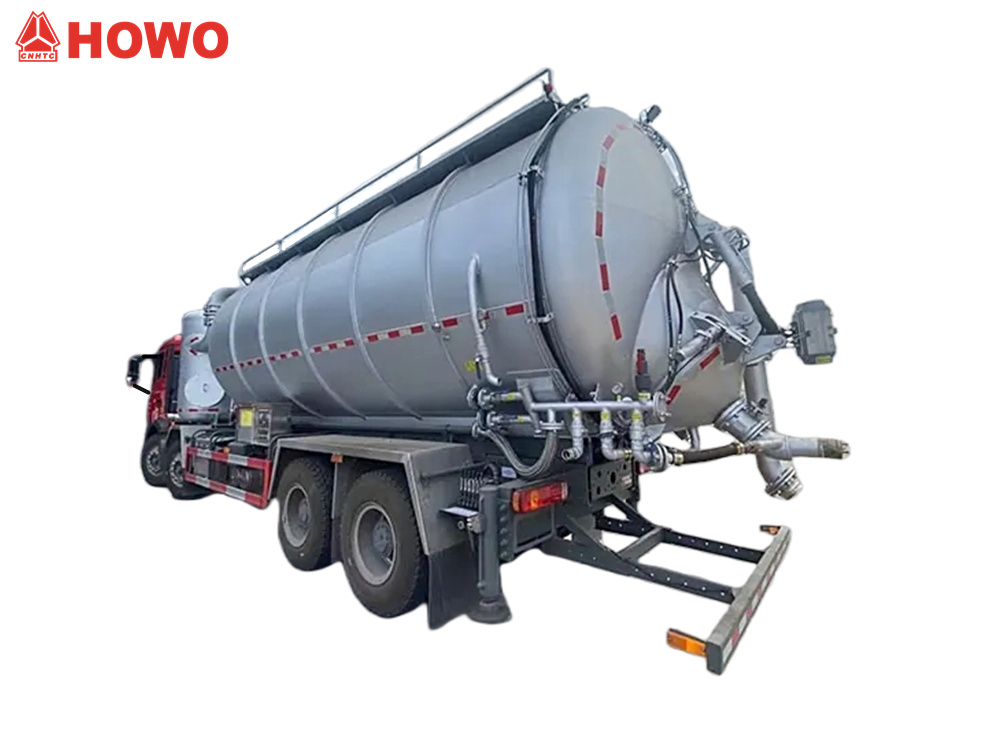

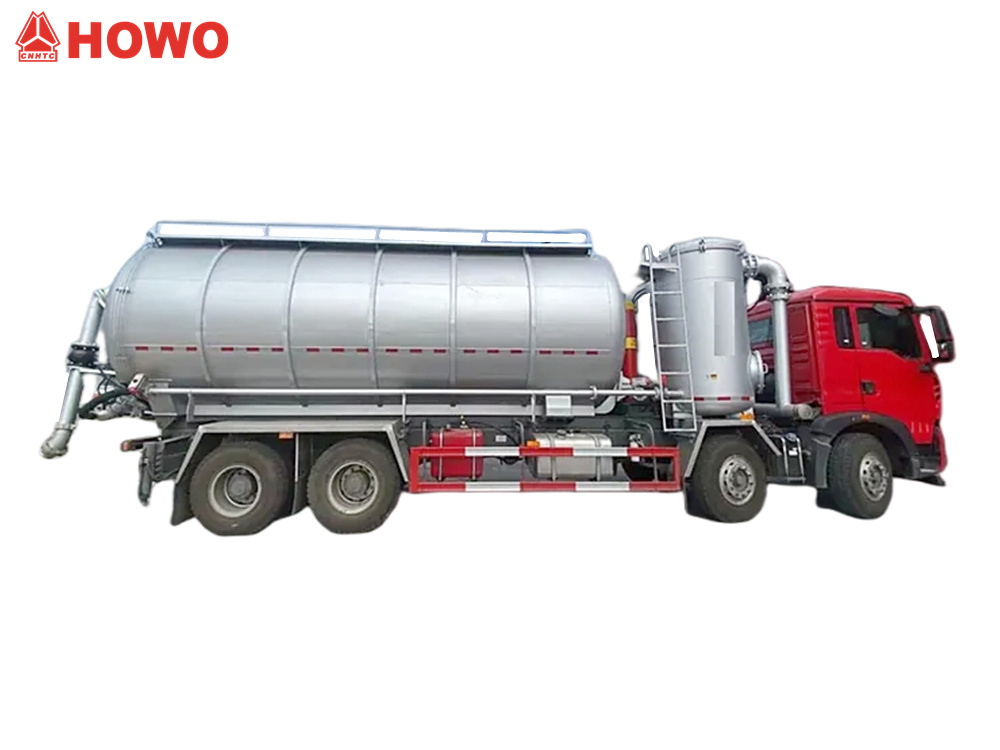

Ang Trak ng tangke ng vacuum ng HOWO TX ay isang maraming gamit na sasakyan na idinisenyo para sa pagdadala ng mga pulbos at butil-butil na materyales. Nilagyan ng 350-horsepower na Sinotruk MC07H engine at isang HW15710L transmission, ang trak ay may kabuuang kapasidad ng tangke na 25 cubic meters at nagdadala ng fly ash na may density na 0.48 tonelada bawat cubic meter. Ang trak ay nilagyan ng tangke, vacuum pump, air compressor, lifting cylinder, filtration system, hydraulic outriggers, suction at discharge piping, at iba pang espesyalisadong kagamitan.

Gumagamit ito ng dual-mode vacuum suction at pressure discharge system, gamit ang negative pressure suction mula sa vacuum pump at positive pressure discharge mula sa screw compressor para sa mahusay na transportasyon ng materyal. Ang itaas na bahagi ng trak ay nagtatampok ng dual filtration system na binubuo ng multi-layer bag filter at cyclone separator, na nakakamit ng 99.9% na kahusayan sa pag-alis ng alikabok. Isang electronic control box sa likuran ang kumokontrol sa mga operasyon at sinusubaybayan ang pressure gauge at tachometer. Ito ay angkop para sa pagdadala ng mga pulbos na materyales tulad ng semento at fly ash, pati na rin para sa pagkolekta ng mga basurang industriyal.

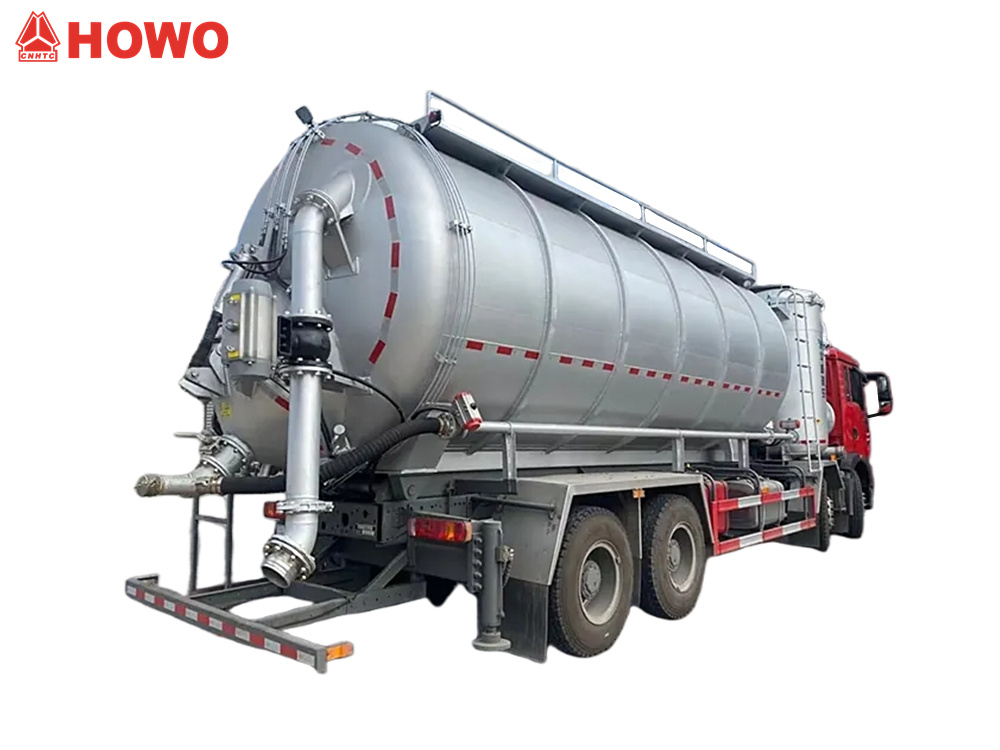

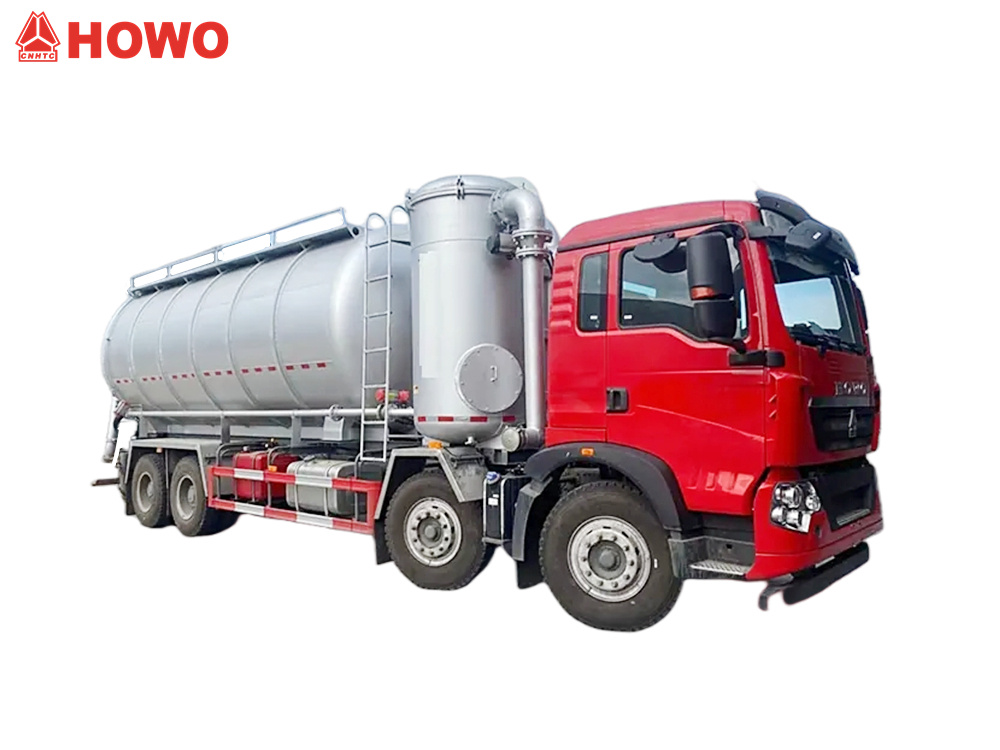

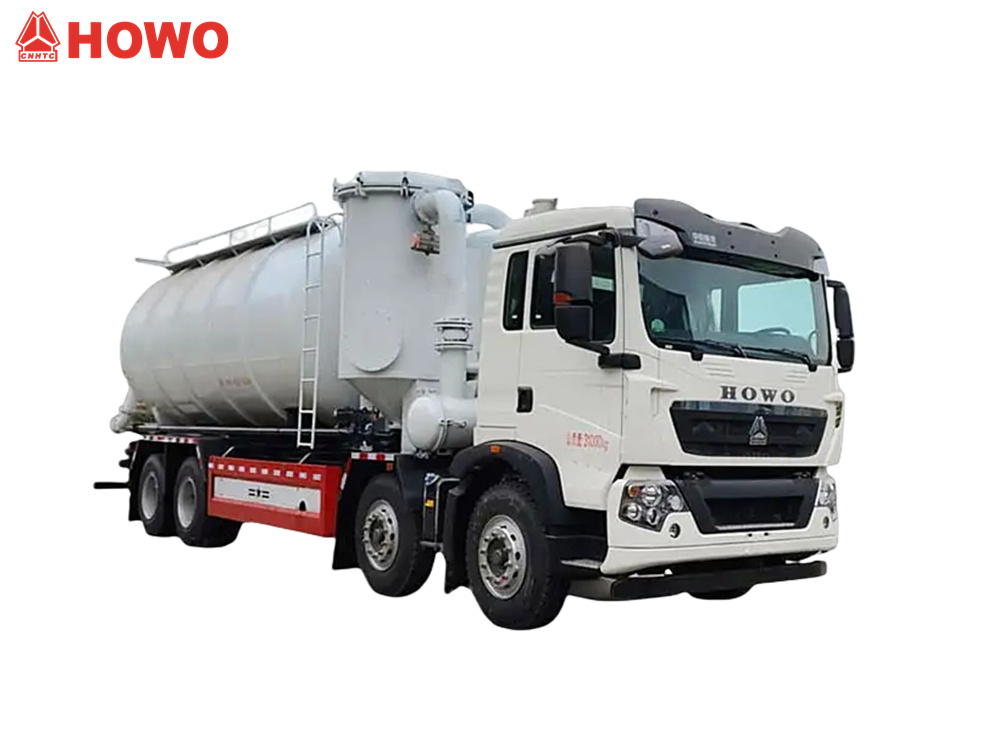

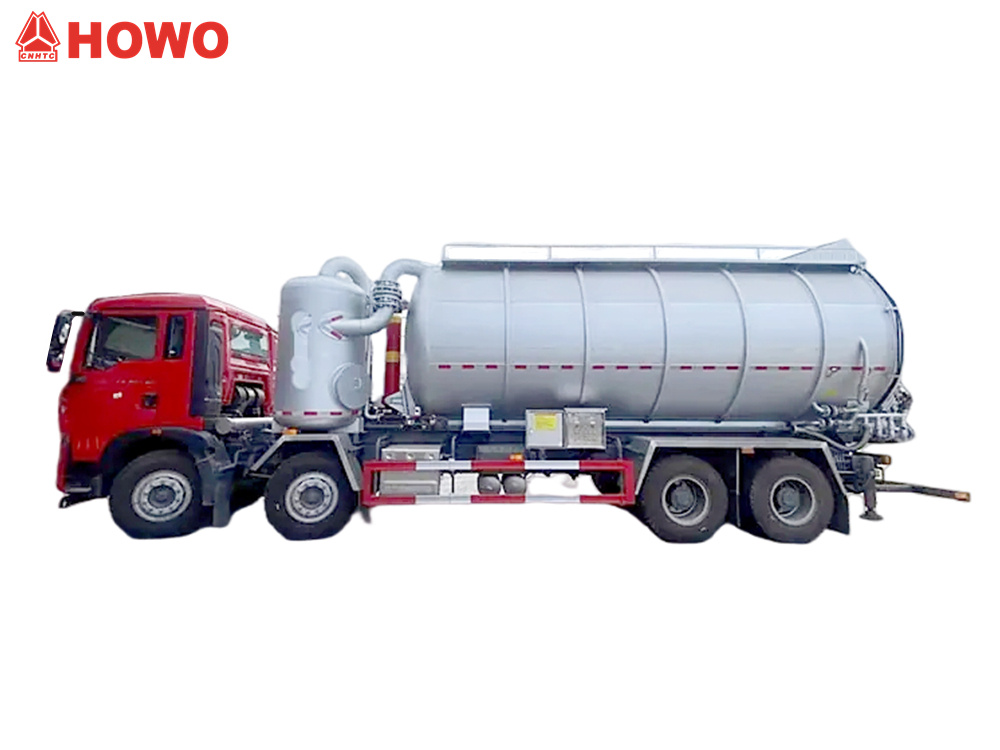

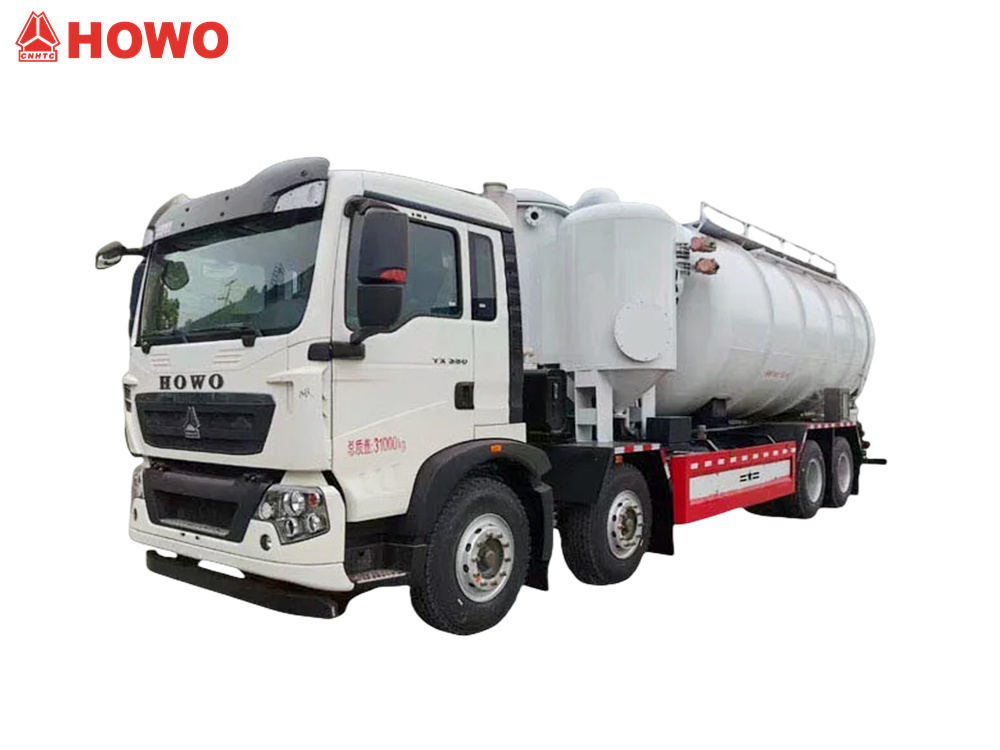

*HOWO 8x4 25000L na Tuyong Trak ng Pagsipsip ng Vacuum

Vacuum ng Dumi sa AlkantarilyaPaghahatid ng Presyon Trak*

Ang aming pabrika ay propesyonal na tagagawa sa lugar ng trak,
garantisado ang lahat ng produktong bago at de-kalidad.

»Ika-1.Kahulugan at Panimula ng Produkto:

Tagagawa:CS TRUCKS GROUP LIMITED

Mga trak ng conveyor na pangsuyop at pang-presyurAng mga trak na pang-suction at pang-discharge, na kilala rin bilang mga suction at discharge, ay angkop gamitin sa mga industriya tulad ng metalurhiya, inhinyerong kemikal, enerhiya, mga materyales sa pagtatayo, karbon, pagmimina, at transportasyon sa daungan. Ginagamit ang mga ito upang mangolekta, maglipat, at maghatid ng halos isang daang uri ng alikabok at mga pulbos na materyales sa ilalim ng iba't ibang kondisyon ng pagtatrabaho. Maaari silang maghatid ng mga maalikabok na materyales tulad ng paggawa ng bakal, paggawa ng bakal, sintering, coking, mga hilaw na materyales, desiliconization ng smelting, pulbos ng aluminyo, semento, pulbos ng mineral, alikabok ng apog, at halo-halong alikabok.

» Ikalawa.Parameter ng Produkto para sa HOWO 25CBM dry vacuum suctiontrak:

» Ⅲ.ProduktoMga Detalye

Konpigurasyon ng Tsasis

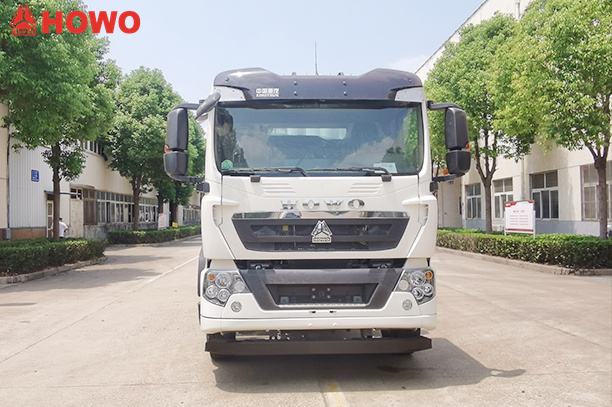

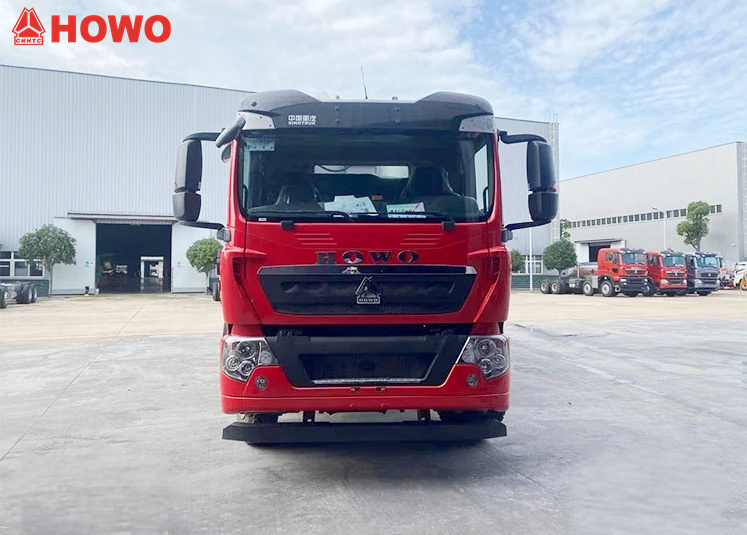

1. Batayang Tsasis: Binago mula sa HOWO TX350 8×4 na chassis ng mabibigat na trak



2. Wheelbase: 1800mm, 4600mm, at 1350mm na tatlong-ehe, ultra-mahabang disenyo ng wheelbase



3. Powertrain:

• Makina: Sinotruk MC07H.35-60 na makinang diesel

• Na-rate na Lakas: 350 hp/257 kW

• Mga Emisyon: 7.36 L, pamantayan ng emisyon ng Euro VI



4. Paghahatid: HW15710L 10-bilis na manu-manong transmisyon

Sistemang Naka-mount sa Itaas

1. Sistema ng Tangke

• Epektibong Dami: 25 metro kubiko (hiwalay na disenyo na may silid para sa pagsipsip ng vacuum sa harap at silid para sa paglabas ng presyon sa likuran)



• Mga Paraan ng Operasyon:

 Pagsipsip gamit ang Vacuum: Pagsipsip gamit ang negatibong presyon na nakakamit ng isang SK-15 vacuum pump (pinakamataas na vacuum -0.093 MPa)

 Paglabas ng Presyon: Positibong paglabas ng presyon na nakakamit ng isang BDW-10/2 screw air compressor (rated pressure na 0.2 MPa)

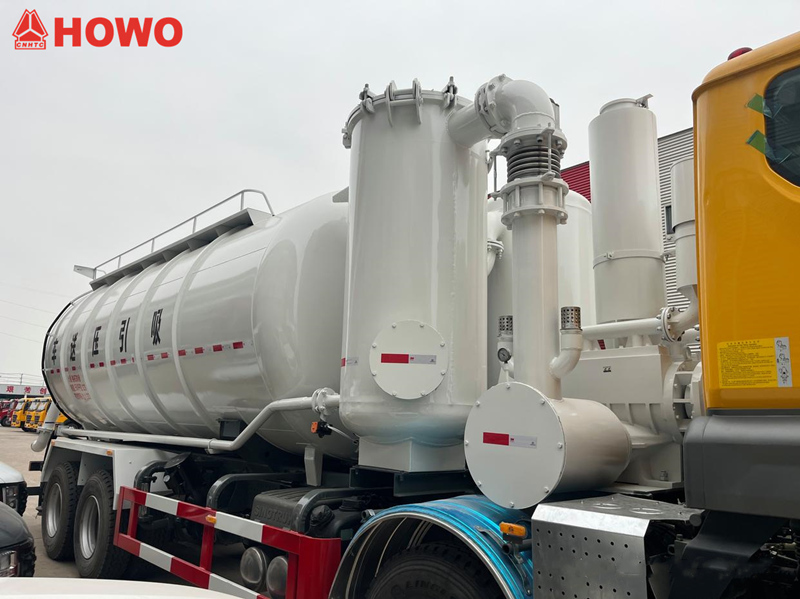

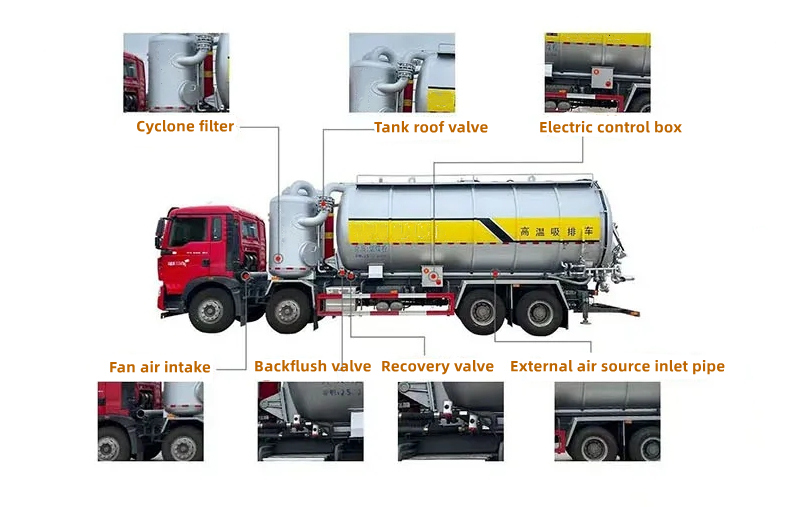

2. Sistema ng Pagsasala

• Bag Filter: Ganap na naka-mount sa itaas, natatakpang bag filter na may katumpakan ng pagsasala na ≥5 μm

• Backflush: Nilagyan ng pulse backflush valve, na sumusuporta sa awtomatiko at manu-manong mga mode ng paglilinis



3. Mga Sistemang Haydroliko at Pantulong

• Mga Hydraulic Outrigger: Mga four-point hydraulically stabilized outrigger

• Sistema ng Hangin: Nilagyan ng panlabas na tubo ng pasukan ng suplay ng hangin

• Mekanismo ng Pag-angat: Ang pag-angat ng tangke na pinapagana ng isang hydraulic cylinder (pinakamataas na anggulo ng pag-angat 55°)

• Sistema ng Pagpapalamig: Malayang sistema ng sirkulasyon ng pagpapalamig ng tubig para sa vacuum pump at air compressor

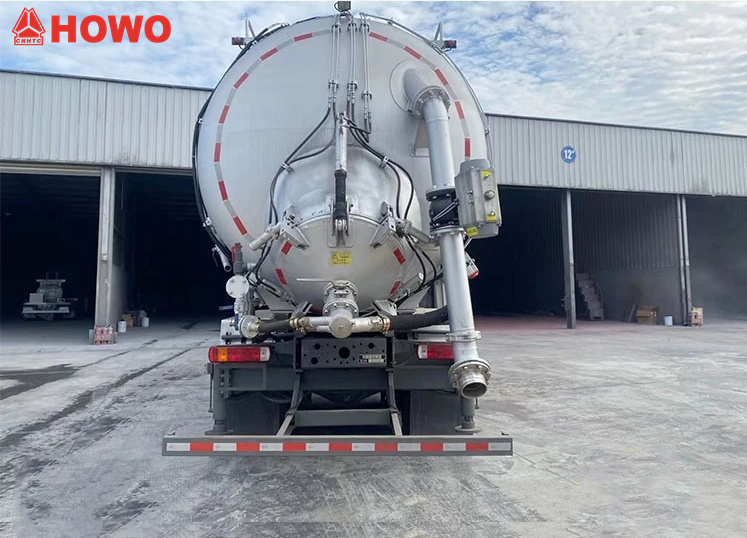

4. Sistema ng Pipa

Mga Pipa para sa Pagsipsip at Paglabas: DN150 wear-resistant rubber hose suction pipe (6m ang haba, may quick connector); N100 carbon steel rigid pipe (may butterfly valve control) discharge pipe



Mga Kagamitang Pangkaligtasan: Balbula ng lunas sa sobrang presyon, vacuum circuit breaker

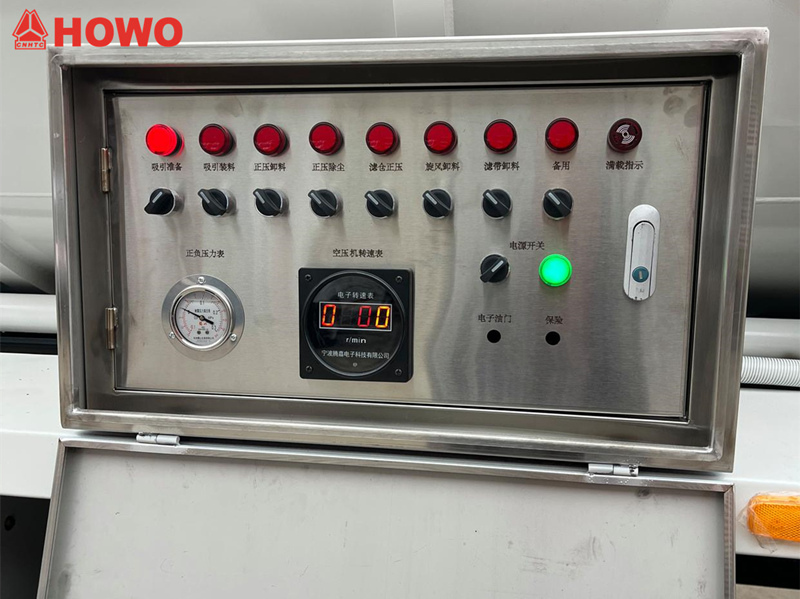

5. Sistema ng Elektronikong Kontrol

Ang HOWO 8×Ang 4 na 25-cubic-meter suction at pressure conveyor ay nilagyan ng intelligent electronic control panel, na nagsasama ng maraming function button at display instrument para sa tumpak na operational control.



1. Lugar ng Butones ng Pag-andar: Paghahanda ng Pagsipsip, Paglo-load ng Pagsipsip, Paglabas ng Positibong Presyon, Pag-alis ng Alikabok sa Positibong Presyon, Positibong Presyon ng Filter Chamber, Paglabas ng Cyclone, Paglabas ng Filter Belt, Standby Button, Electronic Throttle



2. Lugar ng Tagapagpahiwatig ng Katayuan: Tagapagpahiwatig ng Buong Pagkarga





3. Lugar ng Pagpapakita ng Instrumento: Positibo at Negatibong mga Gauge ng Presyon, Tachometer ng Compressor

»Ⅳ. Prinsipyo ng Paggawa

Ginagamit ng sasakyan ang vacuum pump upang makabuo ng negatibong presyon upang mahigpit na mailabas ang mga pulbos at butil-butil na materyales sa tangke gamit ang vacuum. Isang sistema ng pag-alis at pagsasala ng alikabok ang naghihiwalay at nag-aalis ng magkahalong daloy ng hangin ng mga pangalawang pollutant. Pagkatapos itaas ang tangke, ang air compressor ay bumubuo ng positibong presyon habang naglalabas, na naglalabas ng mga pangalawang pollutant sa isang nakalaang lalagyan ng imbakan sa pamamagitan ng isang sarado at mataas na presyon na pamamaraan ng paglabas. Ang buong operasyon ay isinasagawa sa isang saradong estado upang maiwasan ang kontaminasyon ng atmospera. Ang tuktok ng tangke ay selyado at hindi maaaring lagyan ng butas, at ang likurang bahagi ay hindi maaaring buksan.







»Ⅴ.Mga Teknikal na Highlight



1. Pinagsamang Operasyon ng Negatibong-Positibong Presyon: Pinagsasama ang mabilis na pagkarga ng vacuum pump + mataas na presyon ng pag-unload ng air compressor, na nagpapabuti sa kahusayan ng 40%



2. Disenyong Modular: Ang sistema ng pagsasala, tangke, at yunit ng kuryente ay maaaring i-disassemble nang nakapag-iisa para sa pagpapanatili



3. Matalinong Kontrol: Nilagyan ng PLC control box, sinusuportahan nito ang one-touch na operasyon ng mga proseso ng pagsipsip at paglabas
