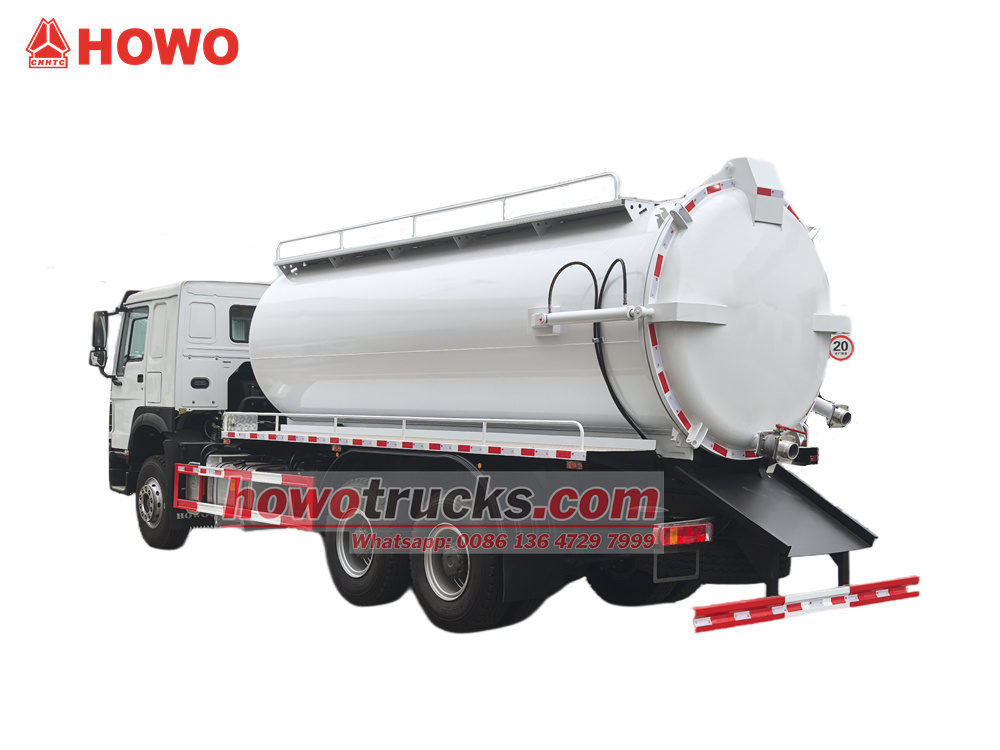

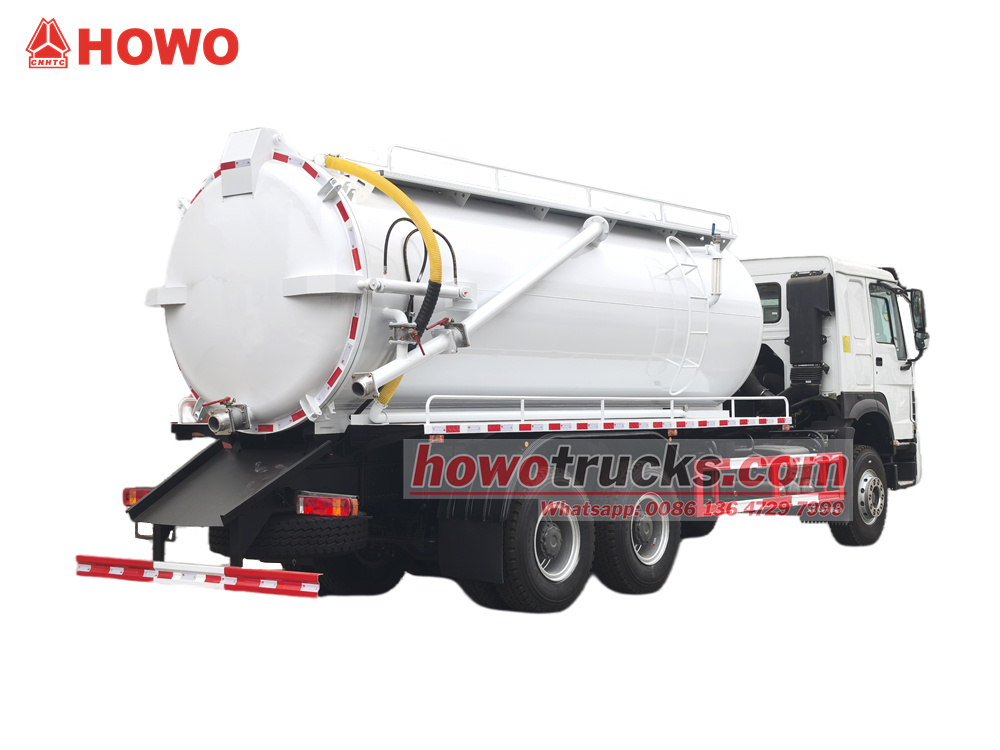

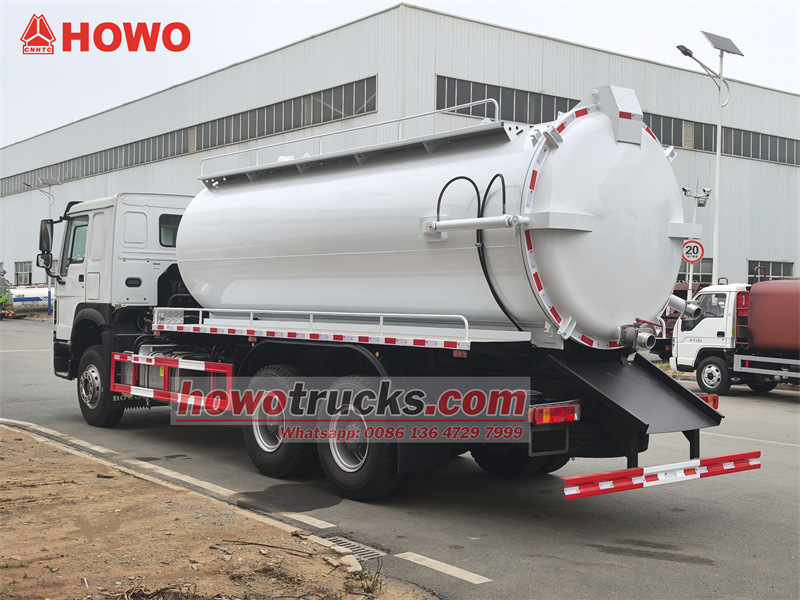

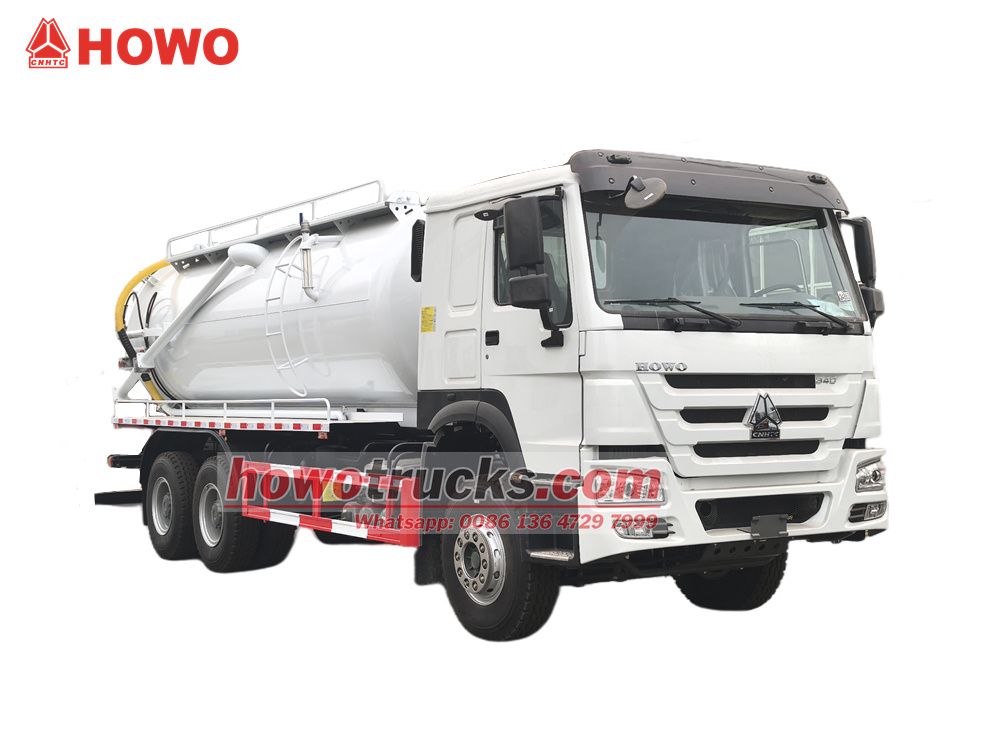

Mga trak ng tangke ng paglilinis ng alkantarilya na HOWO

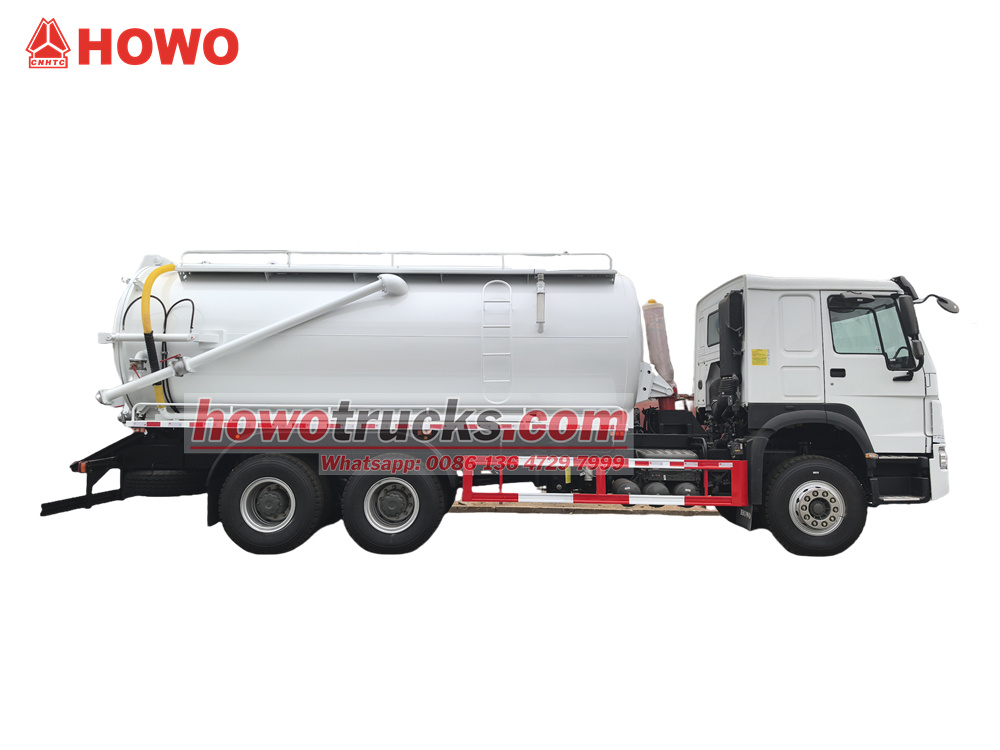

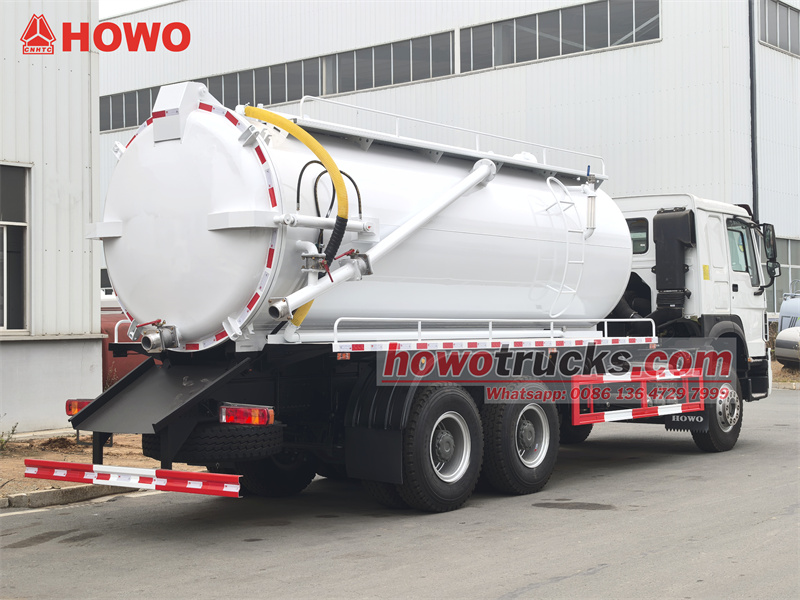

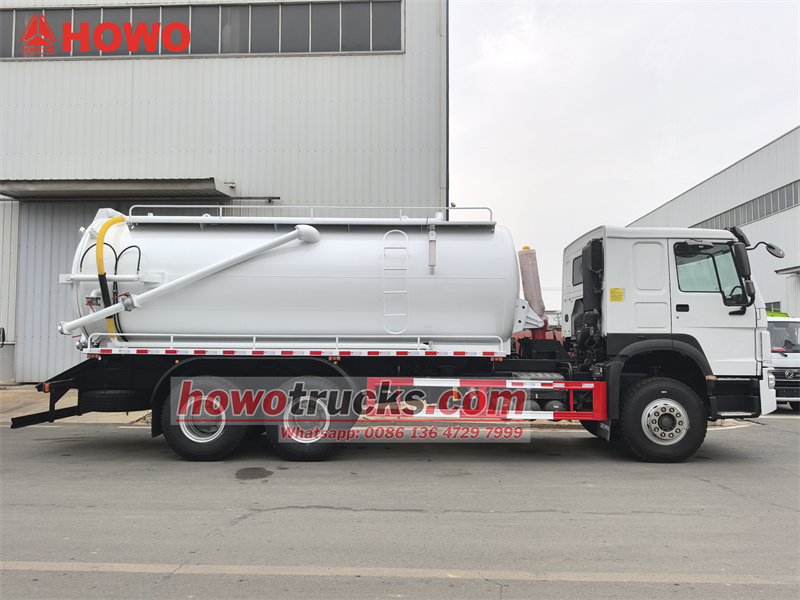

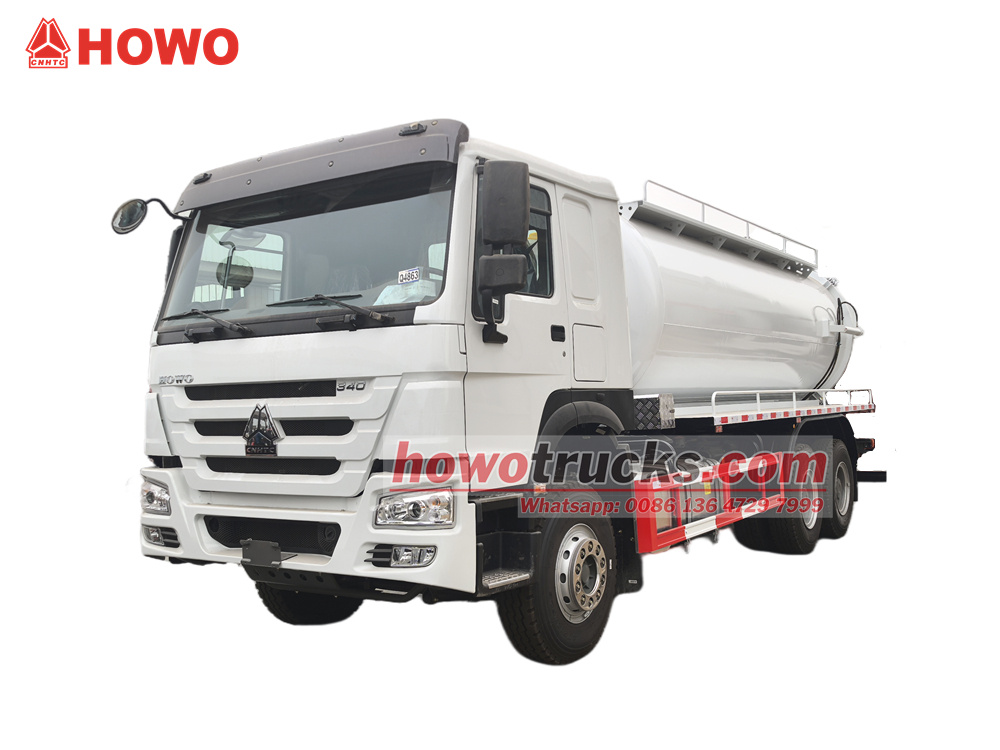

Ang HOWO 6x4 15 cbm sewage suction truck ay binago gamit ang HOWO HW76 cab chassis. May 4600+1350mm wheelbase ito, nilagyan ng Weichai WP10.340E22 engine, at Sinotruk HW19710 10-speed gearbox. Ang itaas na bahagi ng sasakyan ay gawa sa 15 cbm sewage tank, carbon steel material, at 5mm ang kapal. Maaaring iangat ang tangke at buksan ang tailgate, gamit ang Jurop PN106D vacuum pump na may flow rate na 11,000 L/min. Ang sasakyan ay mayroon ding view pipe, hagdan, tailgate discharge valve, at manual hydraulic operating lever sa gilid ng driver (upang kontrolin ang pagbukas/pagsasara ng tailgate at ang pag-angat/pagbaba ng tangke).
Kapasidad sa pagtatrabaho :
15cbmUri ng kubin :
Howo HW76 cabinSistema ng pagmamaneho :
6x4,RHDWheelbase (mm) :
4600+1350Espesipiko sa makina :
340HP / WEICHAI WP10.340E22Kahon ng gear :
HW19710 transmission, 10 forward and 2 reverseEhe sa harap (Kg) :
7000Ehe sa likuran (Kg) :
18000(2 AXLES)AngMga trak ng tangke ng paglilinis ng alkantarilya na HOWO ay isang espesyalisadong sasakyan na idinisenyo para sa mahusay na paghawak ng likido at semi-solid na basura. Nilagyan ng Weichai 340-horsepower engine at 10-speed transmission, nag-aalok ito ng malakas na lakas at kakayahang umangkop sa masalimuot na mga kondisyon sa kalsada. Ang pangunahing istraktura ng trak ay isang 15-cubic-meter na tangke ng carbon steel, na nilagyan ng Italian Jurop high-flow vacuum pump, na mabilis na bumubuo ng malakas na negatibong presyon upang mahusay na makuha ang dumi sa alkantarilya, residue ng septic tank, industrial wastewater, at iba pang wastewater. Sinusuportahan ng tangke ang hydraulic lifting, at ang tailgate ay maaaring buksan nang hydraulically para sa mabilis na pag-alis ng laman. Ang tailgate discharge valve ay maaari ding buksan para sa dumi sa alkantarilya, na ginagawang lubos na maginhawa ang operasyon. Ang malakas na higop, matibay na istraktura, at madaling operasyon nito ay ginagawa itong malawakang ginagamit sa paglilinis ng septic tank, paglilinis ng alkantarilya, higop ng putik, at iba pang mga operasyon.

Ang aming pabrika ay propesyonal na tagagawa sa lugar ng trak,
garantisado ang lahat ng produktong bago at de-kalidad.
»Ika-1.Kahulugan at Panimula ng Produkto:
Tagagawa:CS TRUCKS GROUP LIMITED
Mga Tampok ng Produkto
1. Napatunayang Powertrain: Makinang Weichai + transmisyon ng Sinotruk + tsasis ng HOWO – isang ginintuang kombinasyon na may matatag na pagganap at malawak na pambansang network ng serbisyo.
2. Malakas na Pagsipsip: Ang JUROP high-flow vacuum pump ay naghahatid ng mataas na kahusayan at kayang humawak ng iba't ibang kumplikadong kondisyon sa pagtatrabaho.
3. Maginhawang Pagbaba ng Karga: Ang dual-mode unloading (lift dump + tailgate direct discharge) ay kayang tumanggap ng mga basurang may iba't ibang lagkit.
4. Tangke na may Malaking Kapasidad: Ang 15 cubic meter na malaking kapasidad na tangke ng pagsipsip ay nag-aalok ng malaking kapasidad sa pagkarga at mataas na kahusayan sa pagpapatakbo.
5. Madaling Operasyon: Nilagyan ng ground-level manual hydraulic control lever para sa simple at madaling gamiting paghawak.
» Ikalawa.Parameter ng Produkto para sa HOWO 15CBM vacuum suctiontrak:
| HOWO 15CBM vacuum higop trak | |||
| Heneral | Tatak ng Sasakyan | Mga Trak ng CS | |
| Modelo ng Sasakyan | CS5250GXH | ||
| Tatak ng Tsasis | HOWO | ||
| Pangkalahatang Dimensyon | 9760 x 2550 x 3540 milimetro | ||
| GVW / Timbang sa gilid ng bangketa | 25000 kilo / 11500 kilo | ||
| Mga karga ng ehe | 7000/18000 kg | ||
| Taksi | Kapasidad ng Taksi | HOWO HW76 cabin, isa't kalahating hilera, may A/C, USB, tulong sa direksyon | |
| Makina | Uri ng Panggatong | Diesel, 6 mga silindro na nasa linya, 4-stroke, supercharged, intercooled, pinalamig ng tubig | |
| Tatak | WEICHAI | ||
| Modelo | WP10.340E22 | ||
| Kapangyarihan | 340 HP/ 250kW | ||
| Na-rate na bilis | 2200rpm | ||
| Pinakamataas na metalikang kuwintas | 1250N·m | ||
| Pinakamataas na bilis ng metalikang kuwintas | 1400-1600rpm | ||
| Paglipat | 9.726L | ||
| Pamantayan sa Emisyon | Euro 3 | ||
| Tsasis | Uri ng Drive | 6x4, kaliwa manu-manong pagmamaneho | |
| Paghawa | Transmisyon ng HW19710, 10 pasulong at 2 paatras | ||
| Wheelbase | 4600+1350mm | ||
| Bilang ng ehe | 3 | ||
| Espesipikasyon ng Gulong | 12.00R20 | ||
| Numero ng Gulong | 10 mga gulong at 1 ekstrang gulong | ||
| Pinakamataas na Bilis | 89kilometro/oras | ||
| Tangke ng gasolina | Tangke ng gasolina na gawa sa 400L na haluang metal na aluminyo | ||
| Pintura | Pinturang metaliko | ||
| Istrukturang Superistruktura | Tangke | Kapasidad ng Tangke | 15000 litro |
| Materyal ng Tangke | 5mm carbon steel na may antiseptikong paggamot | ||
| Anggulo ng pag-angat ng tangke | ≥45° | ||
| Bomba ng Vacuum | Vacuum Bomba | Jurop PN106D | |
| Daloy | 660 metro³/oras,11000 L/min,388cfm | ||
| Bilis ng pag-ikot | 1300 rpm | ||
| Pinakamataas na bilis sa pinakamataas na vacuum | 2900rpm | ||
| Vacuum | 27.5 Hg,92% | ||
| Patuloy na pag-vacuum | 18 Hg,60% | ||
| Pinakamataas na presyon | 1.5bar, 21.8 psi | ||
| Pinakamataas na lakas na walang karga. | 18.4HP/13.6kW | ||
| Timbang | 143kg | ||
| Ulo ng Pagsipsip | 7m ang haba na may DN 100 mm | ||
| Oras ng pagsipsip | 250 segundo | ||
| Mga nozzle | Kasama ang isang kumpol ng mga nozzle | ||
| Bomba ng Vacuum | Lubhang mahusay, bilis ng pag-vacuum 93%, mabilis na pagsipsip at paglabas, pag-angat ng pagsipsip 6m. | ||
| Maaaring buksan nang haydroliko ang pinto sa likuran para sa kumpletong paglabas ng mga solidong bagay. | |||
| Lahat ng karaniwang aksesorya: manhole, tool kit, manwal na Ingles..... | |||
| Opsyonal | **Ang materyal ng tangke ay maaaring hindi kinakalawang na asero.** | ||
» Ⅲ.Produkto Detalyadong panimula

Konpigurasyon ng Tsasis

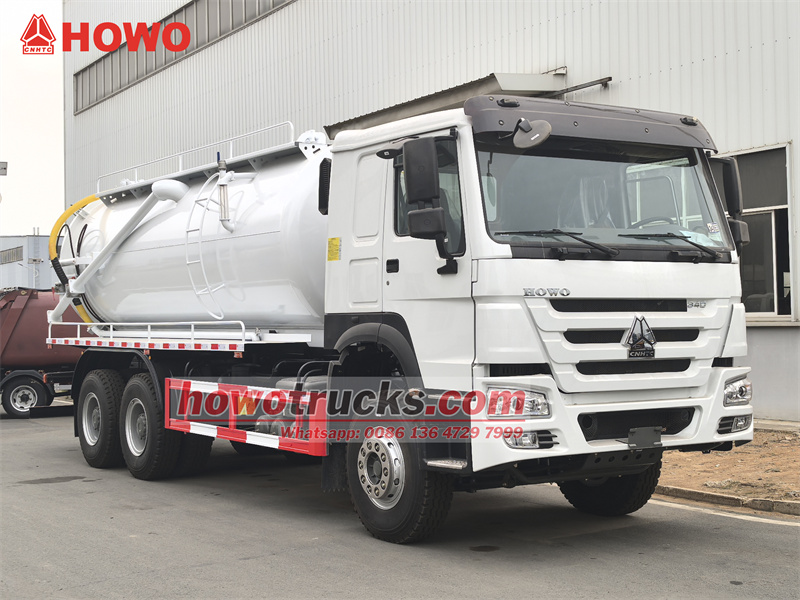

• Tsasis: HOWO HW76 series cab chassis, 4600+1350mm wheelbase, 6x4 drive, malakas na kapasidad ng pagkarga
• Makina: Nilagyan ng makinang Weichai WP10.340E22. Displacement: 10 litro, maximum na lakas: 340 horsepower. Kilala ang makinang ito sa mataas na torque, mababang konsumo ng gasolina, at mataas na pagiging maaasahan, na nagbibigay ng sapat na lakas para sa mga operasyon sa pagbomba at transportasyon.
• Paghawa: Gumagamit ng Sinotruk HW19710 series 10-speed manual transmission. Ang malaking first gear ratio ay nagbibigay ng mahusay na gradeability, mahusay na pagtukoy sa gear step, at mahusay na kinis ng paglipat.

Konpigurasyon ng Pangunahing Katawan:

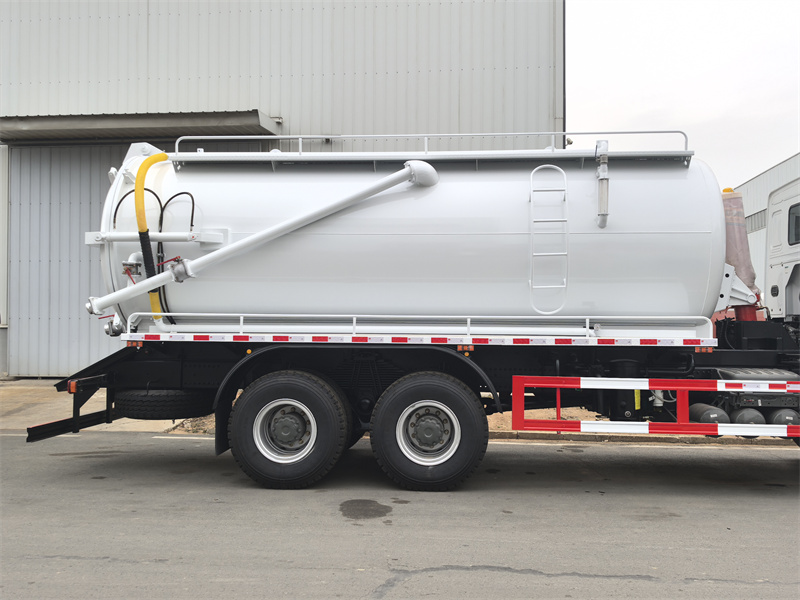

1. Tangke ng Pagsipsip ng Dumi sa Alkantarilya:
• Kapasidad: 15 metro kubiko ng carbon steel, gawa sa mataas na kalidad na Q235B steel na may kapal na 5mm. Ang loob ng tangke ay nilagyan ng proteksyon laban sa kalawang upang pahabain ang buhay ng serbisyo nito.
• Mga Katangian ng Istruktura:
Sistema ng Haydroliko na Pag-angat: Nilagyan ng mekanismo ng hydraulic lift, na kinokontrol ng isang manu-manong hydraulic lever sa gilid ng driver, ikiling at itinataas nito ang tangke sa 45° anggulo, na nagpapadali sa mabilis na pag-aalis ng basura.
Tailgate: Ang tailgate ay may hydraulic na mekanismo ng pagbubukas/pagsasara na may safety lock upang maiwasan ang aksidenteng pagbukas habang ginagamit. Nagbibigay din ito ng matibay na selyo upang maalis ang panganib ng tagas.

2. Sistema ng Bomba ng Vacuum:

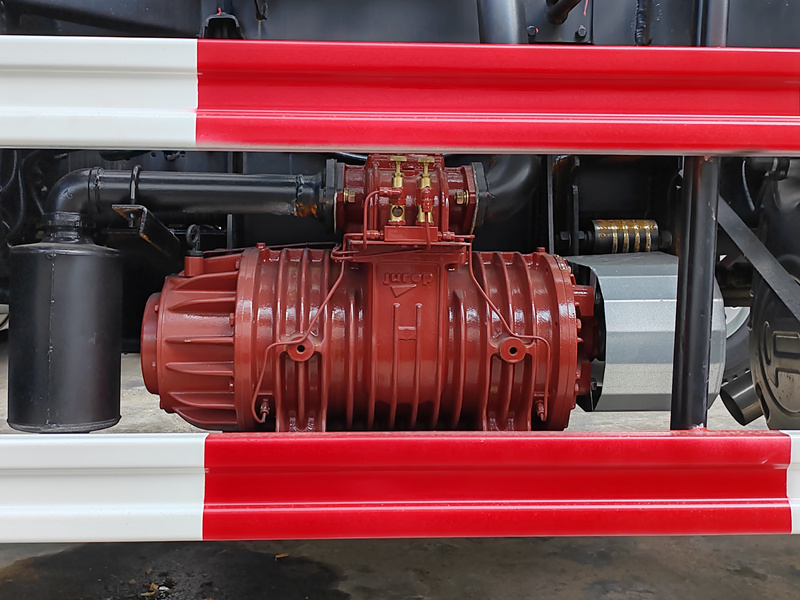

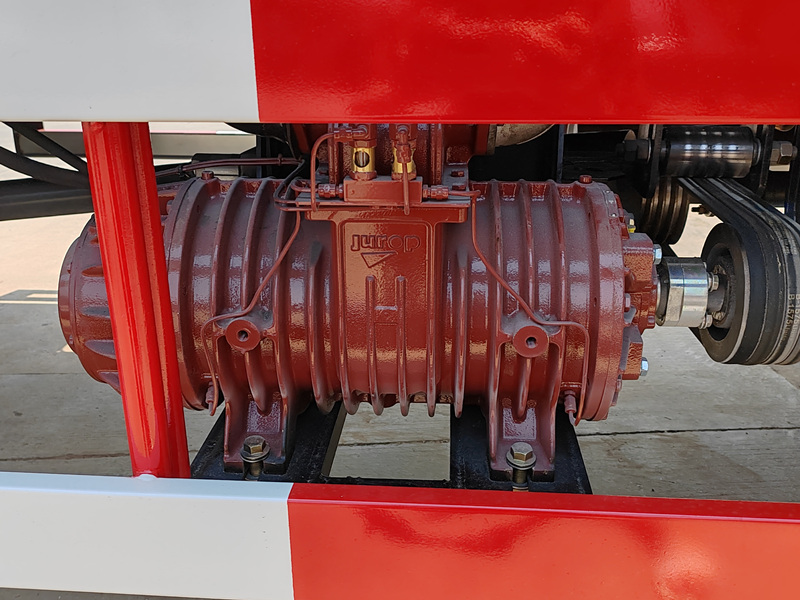

• Bomba ng Vacuum: Nilagyan ng kilalang Jurop PN106D rotary vane vacuum pump.
• Bilis ng Pagbomba: 11,000 litro/minuto. Ang bombang ito ay nag-aalok ng mabilis na bilis ng pagbomba, mataas na vacuum (27.5 Hg, 92%), mahabang saklaw ng pagsipsip, at malakas na pagsipsip, na nagbibigay-daan sa mabilis na pagkuha ng napakalapot na putik at dumi sa alkantarilya.
3. Operasyon at Kontrol:

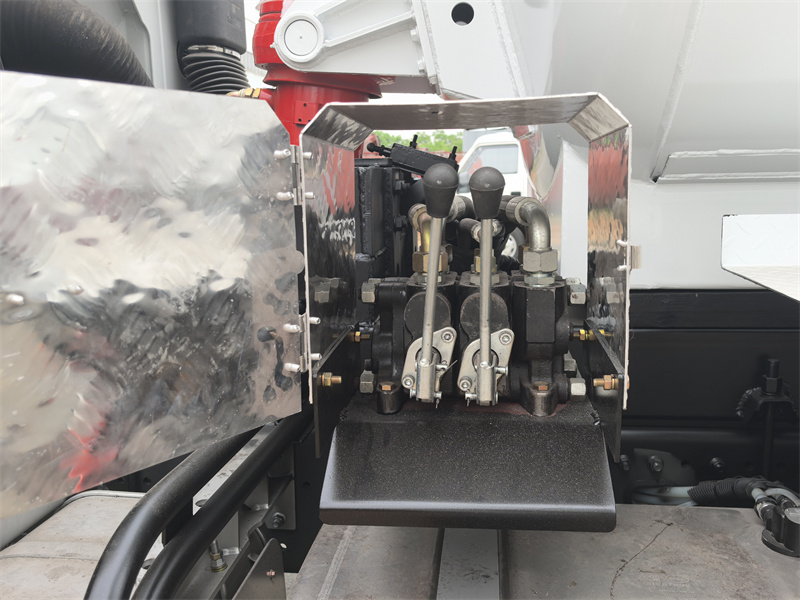

• Operasyon: May manual hydraulic joystick na matatagpuan sa gilid ng kabin para sa sentralisadong kontrol. Madaling maitataas/mababa ng operator ang tangke at mabubuksan/masasara ang tailgate mula sa lupa, na tinitiyak ang kaligtasan, kaginhawahan, at pagtitipid ng oras sa operasyon.

4. Mga Karaniwang Kagamitan:
• Hose ng Alkantarilya: Ginagamit upang subaybayan ang antas ng likido sa tangke upang maiwasan ang labis na pagpuno at ang pagsipsip ng vacuum pump.
• Hagdan: Nagbibigay-daan sa mga operator na ma-access ang bubong ng tangke para sa inspeksyon o pagmamasid. Ang bubong ng tangke ay hindi madulas at may mga barandilya sa gilid.
• Balbula ng Drain ng Tailgate: Nagsisilbing pantulong na daungan para sa pag-agos ng tubig, na nagbibigay-daan sa paglabas ng mas manipis na likido nang hindi inaangat ang tangke.
• Balbula na Panlaban sa Pag-apaw: Isang balbula ang inilalagay sa ibabaw ng tangke upang maiwasan ang pag-agos pabalik ng basura kapag puno na ang tangke.

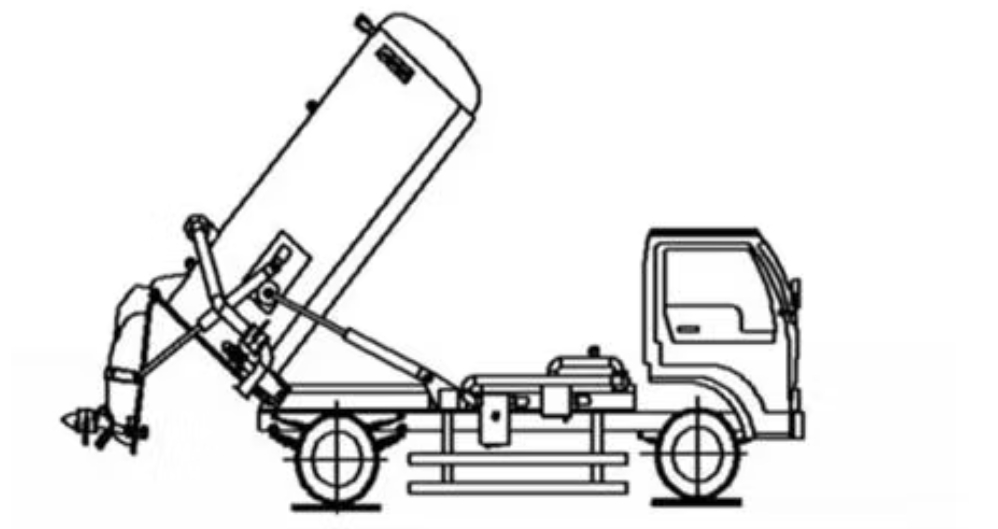

Pagguhit ng Trak ng Pagsipsip ng Dumi sa Alkantarilya:

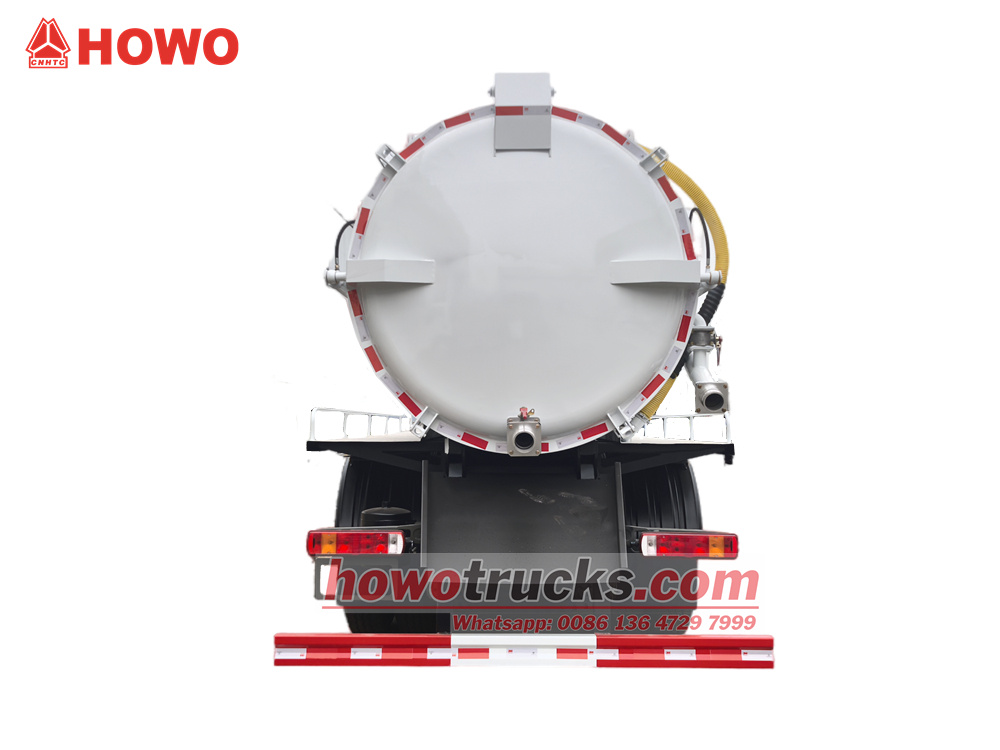

Buksan ang pinto sa likuran:
Upagkarga ng dumi sa alkantarilya:


»Ⅳ. Prinsipyo ng Paggawa
Ang pangunahing prinsipyo ng paggana ng isang trak ng pagsipsip ng dumi sa alkantarilya ay nakasalalay sa malakas na pagsipsip ng isang vacuum pump. Pinapagana ng makina ang vacuum pump upang patuloy na humigop ng hangin palabas ng selyadong tangke, na lumilikha ng napakataas na vacuum (negatibong estado ng presyon) sa loob. Sa ilalim ng epekto ng presyon ng atmospera, ang panlabas na dumi sa alkantarilya at mga debris ay pilit na idinidiin papasok sa tangke sa pamamagitan ng tubo ng pagsipsip, na nakakamit ang proseso ng pagsipsip. Habang ginagamit, maaaring subaybayan ang antas ng likido sa pamamagitan ng sight glass. Para sa paglabas, maaaring buksan ang tailgate ng tangke para sa direktang pagtatapon, o maaaring ilabas ang likido sa ilalim ng positibong presyon sa pamamagitan ng isang discharge valve. Ang buong proseso ay kinokontrol ng hydraulic system ng sasakyan, na namamahala sa pag-angat ng tangke at pagbubukas/pagsasara ng balbula.
